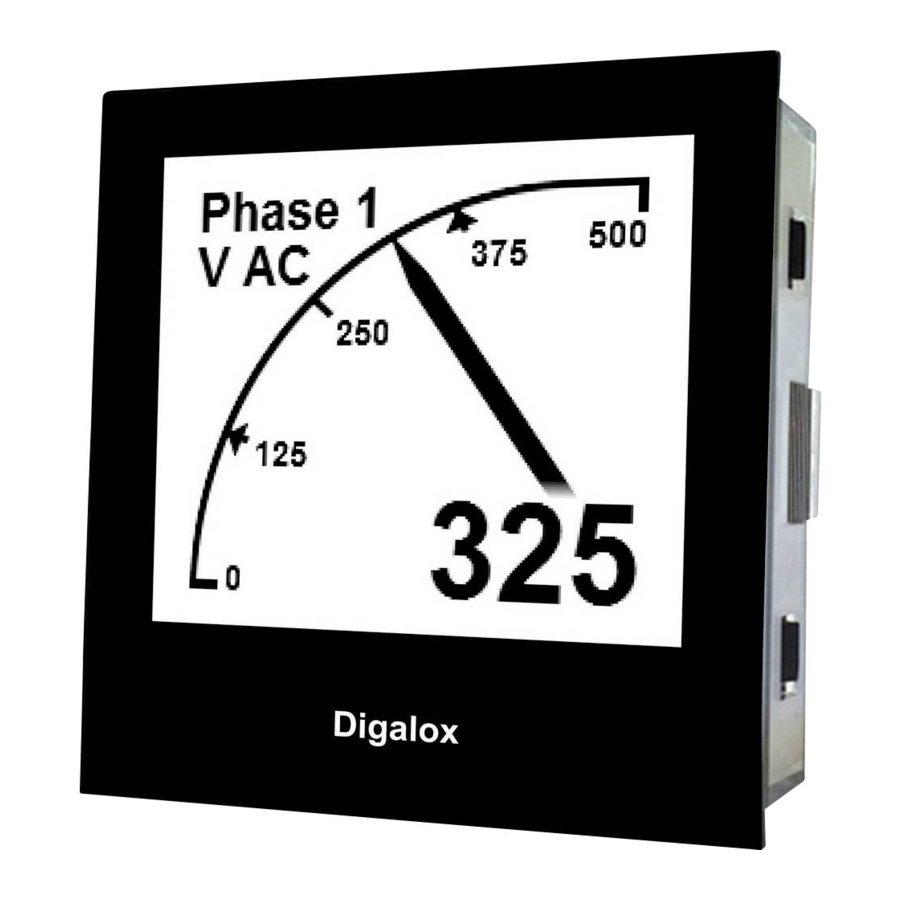

Grafisches Messgerät für 500V/10A AC/DC mit RGB-Mehrfachanzeige
Lieferumfang: Einbaumessgerät Digalox
1. Sicherheitshinweise
• Vor Inbetriebnahme des Geräts die Bedienungsanleitung vollständig durchlesen!
Für späteres Nachschlagen aufbewahren.
• Montage und Anschluss dürfen nur von entsprechend geschulten Personen
durchgeführt werden.
• WARNUNG: An den Messeingängen des Geräts können lebensbedrohliche
Spannungen anliegen!
• Bei Arbeiten am Gerät dürfen keine gefährlichen Spannungen am Gerät
anliegen! Die Anschlüsse J1-J12 sind nicht vom Messkreis isoliert.
• Das Gerät darf nicht als einzige Schutzvorrichtung oder Schutzabschaltung
verwendet werden.
• Das Gerät ist nicht als Sicherung geeignet um Personen oder Anlagen vor
Schäden zu schützen! Um die entsprechende Sicherheit zu gewährleisten sind
zusätzliche Sicherungen vorzusehen (z.B. Schutzrelais, Abschalter, etc.).
• Bei Anschluss von Schaltern oder Tastern an die Anschlüsse J1-J8 dürfen
ausschließlich solche verwendet werden, deren Isolierspannung mindestens die
doppelte maximal auftretende Messspannung beträgt. Z. B. bei Messung von
250 V AC müssen solche mit mindestens 500 V Isolierspannung verwendet
werden.
• Das Gehäuse nicht öffnen!
• Das Gerät nicht in der Nähe von explosiven oder brennbaren Stoffen verwenden!
• Alle stromführenden Leitungen, an denen gefährliche Spannungen anliegen,
müssen mit externen Trennvorrichtungen gesichert werden.
2. Bedeutung der Symbole
Allgemeines Warnzeichen
(Achtung, Dokumentation beachten!)
Warnung vor elektrischer Spannung
Digalox
Bedienungsanleitung (Rev-2022-07)
5 Steckbrücken, 2 Bedienungsanleitungen (DE + EN)
DPM72-MP +
®
DPM72-MP + , Montageklammer,
®
