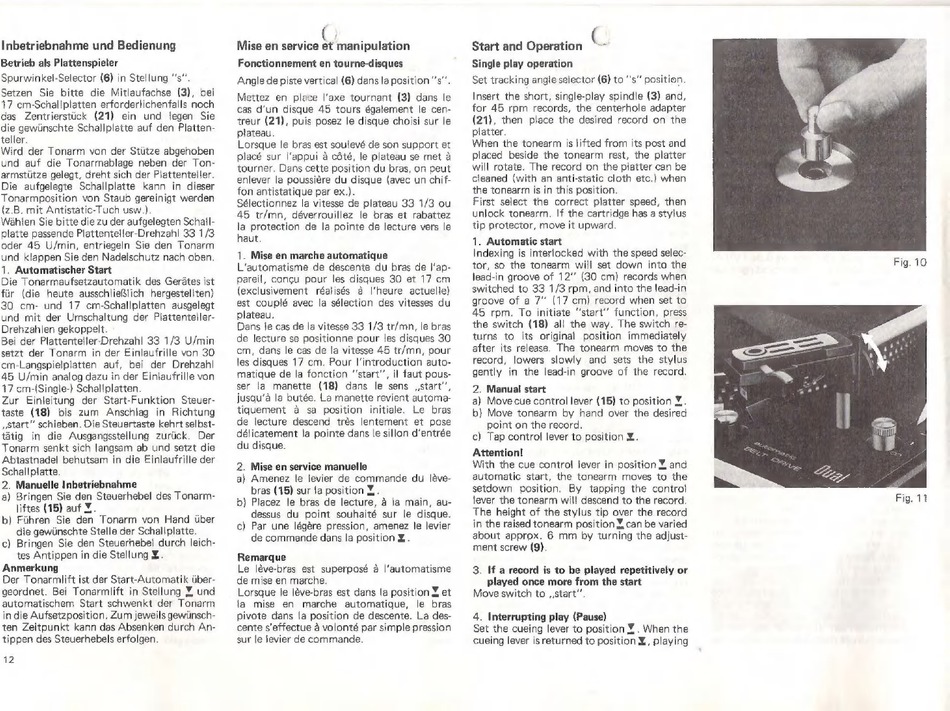

Dual 1246 Bedienungsanleitung Seite 8

Inbetriebnahme und Bedienung
Betrieb als Plattenspieler
Spurwinkel-Selector (6) in Stellung "s".
Setzen Sie bitte die Mitlaufachse (3), bei
17 cm-Schallplatten erforderlichenfalls noch
das Zentrierstück (21) ein und legen Sie
die gewünschte Schallplatte auf den Platten-
teller.
Wird der Tonarm von der Stütze abgehoben
und auf die Tonarmablage neben der Ton-
armstütze gelegt, dreht sich der Plattenteller.
Die aufgelegte Schallplatte kann in dieser
Tonarmposition von Staub gereinigt werden
(z.B. mit Antistatic-Tuch usw.).
Wahlen Sie bitte die zu der aufgelegten Schall-
platte passende Plattenteller-Drehzahl 33 1/3
oder 45 U/min, entriegeln Sie den Tonarm
und klappen Sie den Nadelschutz nach oben.
1. Automatischer Start
Die Tonarmaufsetzautomatik des Gerätes ist
für (die heute ausschließlich hergestellten)
30 cm- und 17 cm-Schallplatten ausgelegt
und mit der Umschaltung der Plattenteller-
Drehzahlen gekoppelt.
Bei der Plattenteller-Drehzahl 33 1/3 U/min
setzt der Tonarm in der Einlaufrille von 30
cm-Langspielplatten auf, bei der Drehzahl
45 U/min analog dazu in der Einlaufrille von
17 cm-(Single-) Schallplatten.
Zur Einleitung der Start-Funktion Steuer-
taste (18) bis zum Anschlag in Richtung
start" schieben. Die Steuertaste kehrt selbst-
tátig in die Ausgangsstellung zurück. Der
Tonarm senkt sich langsam ab und setzt die
Abtastnadel behutsam in die Einlaufrille der
Schallplatte.
2. Manuelle Inbetriebnahme
a) Bringen Sie den Steuerhebel des Tonarm-
liftes (15) auf X.
b) Führen Sie den Tonarm von Hand über
die gewünschte Stelle der Schallplatte.
c) Bringen Sie den Steuerhebel durch leich-
tes Antippen in die Stellung £.
Anmerkung
Der Tonarmlift ist der Start-Automatik über-
geordnet. Bei Tonarmlift in Stellung Y, und
automatischem Start schwenkt der Tonarm
in die Aufsetzposition. Zum jeweils gewünsch-
ten Zeitpunkt kann das Absenken durch An-
tippen des Steuerhebels erfolgen.
12
Mise en service et manipulation
Fonctionnement en tourne-disques
Angle de piste vertical (6) dans la position "s".
Mettez en place l'axe tournant (3) dans le
cas d'un disque 45 tours également le cen-
treur (21), puis posez le disque choisi sur le
plateau.
Lorsque le bras est soulevé de son support et
placé sur l'appui à cóté, le plateau se met à
tourner. Dans cette position du bras, on peut
enlever la poussiére du disque (avec un chif-
fon antistatique par ex.).
Sélectionnez la vitesse de plateau 33 1/3 ou
45 tr/mn, déverrouillez le bras et rabattez
la protection de la pointe de lecture vers le
haut.
1. Mise en marche automatique
L'automatisme de descente du bras de l'ap-
pareil, concu pour les disques 30 et 17 cm
(exclusivement réalisés à l'heure actuelle)
est couplé avec la sélection des vitesses du
plateau.
Dans le cas de la vitesse 33 1/3 tr/mn, le bras
de lecture se positionne pour les disques 30
cm, dans le cas de la vitesse 45 tr/mn, pour
les disques 17 cm. Pour l'introduction auto-
matique de la fonction "start", il faut pous-
ser la manette (18) dans le sens start",
jusqu'à la butée. La manette revient automa-
tiquement à sa position initiale. Le bras
de lecture descend trés lentement et pose
délicatement la pointe dans le sillon d'entrée
du disque.
2. Mise en service manuelle
a) Amenez le levier de commande du léve-
bras (15) sur la position Y, .
b) Placez le bras de lecture, á la main, au-
dessus du point souhaité sur le disque.
c) Par une légére pression, amenez le levier
de commande dans la position X .
Remarque
Le léve-bras est superposé à l'automatisme
de mise en marche.
Lorsque le leve-bras est dans la position Y et
la mise en marche automatique, le bras
pivote dans la position de descente. La des-
cente s'effectue à volonté par simple pression
sur le levier de commande.
Start and Operation ~
Single play operation
Set tracking angle selector (6) to ''s" position.
Insert the short, single-play spindle (3) and,
for 45 rpm records, the centerhole adapter
(21), then place the desired record on the
platter.
When the tonearm is lifted from its post and
placed beside the tonearm rest, the platter
will rotate. The record on the platter can be
cleaned (with an anti-static cloth etc.) when
the tonearm is in this position.
First select the correct platter speed, then
unlock tonearm. If the cartridge has a stylus
tip protector, move it upward.
1. Automatic start
Indexing is interlocked with the speed selec-
tor, so the tonearm will set down into the
lead-in groove of 12' (30 cm) records when
switched to 33 1/3 rpm, and into the lead-in
groove of a 7" (17 cm) record when set to
45 rpm. To initiate "start" function, press
the switch (18) all the way. The switch re-
turns to its original position immediately
after its release. The tonearm moves to the
record, lowers slowly and sets the stylus
gently in the lead-in groove of the record.
2. Manual start
a) Move cue control lever (15) to position X.
b) Move tonearm by hand over the desired
point on the record.
c) Tap control lever to position Y.
Attention!
With the cue control lever in position Y. and
automatic start, the tonearm moves to the
setdown position. By tapping the control
lever the tonearm will descend to the record.
The height of the stylus tip over the record
in the raised tonearm position Y, can be varied
about approx. 6 mm by turning the adjust-
ment screw (9).
3. If a record is to be played repetitively or
played once more from the start
Move switch to „start".
4. Interrupting play (Pause)
Set the cueing lever to position Y . When the
cueing lever is returned to position X , playing
Fig. 10
Fig. 11
