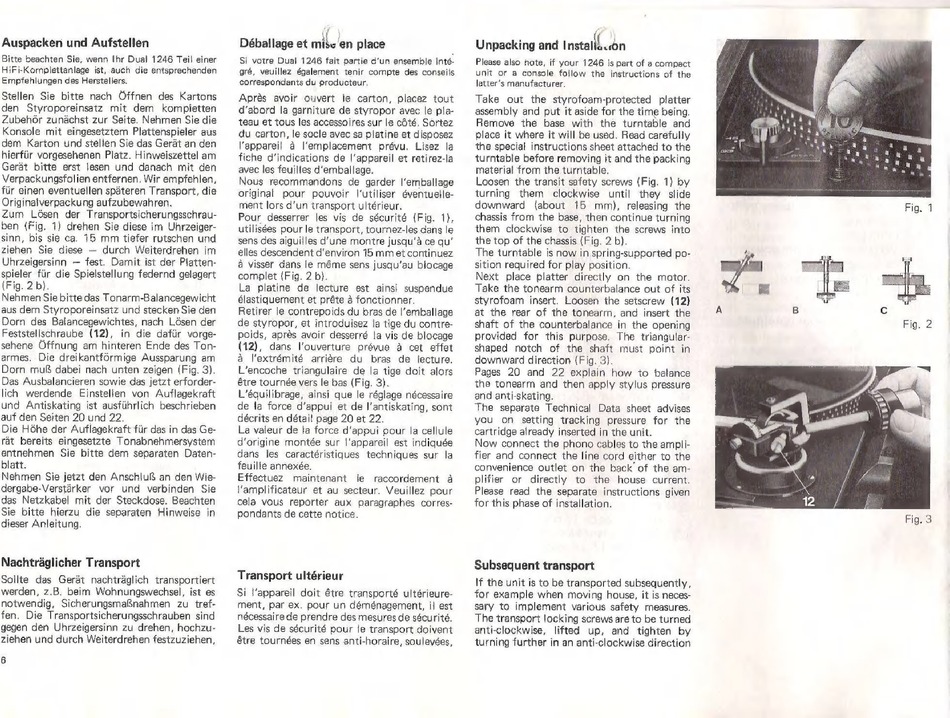

Dual 1246 Bedienungsanleitung Seite 5

Auspacken und Aufstellen
Bitte beachten Sie, wenn Ihr Dual 1246 Teil einer
HiFi-Komplettanlage ist, auch die entsprechenden
Empfehlungen des Herstellers.
Stellen Sie bitte nach Öffnen des Kartons
den Styroporeinsatz mit dem kompletten
Zubehör zunächst zur Seite. Nehmen Sie die
Konsole mit eingesetztem Plattenspieler aus
dem Karton und stellen Sie das Gerät an den
hierfür vorgesehenen Platz. Hinweiszettel am
Gerät bitte erst lesen und danach mit den
Verpackungsfolien entfernen. Wir empfehlen,
für einen eventuellen späteren Transport, die
Originalverpackung aufzubewahren.
Zum Lösen der Transportsicherungsschrau-
ben (Fig. 1) drehen Sie diese im Uhrzeiger-
sinn, bis sie ca. 15 mm tiefer rutschen und
ziehen Sie diese — durch Weiterdrehen im
Uhrzeigersinn — fest. Damit ist der Platten-
spieler für die Spielstellung federnd gelagert
(Fig. 2b).
Nehmen Sie bitte das Tonarm-Balancegewicht
aus dem Styroporeinsatz und stecken Sie den
Dorn des Balancegewichtes, nach Lösen der
Feststellschraube (12), in die dafür vorge-
sehene Öffnung am hinteren Ende des Ton-
armes. Die dreikantförmige Aussparung am
Dorn muß dabei nach unten zeigen (Fig. 3).
Das Ausbalancieren sowie das jetzt erforder-
lich werdende Einstellen von Auflagekraft
und Antiskating ist ausführlich beschrieben
auf den Seiten 20 und 22.
Die Hóhe der Auflagekraft für das in das Ge-
rát bereits eingesetzte Tonabnehmersystem
entnehmen Sie bitte dem separaten Daten-
blatt.
Nehmen Sie jetzt den Anschluß an den Wie-
dergabe-Verstárker vor und verbinden Sie
das Netzkabel mit der Steckdose. Beachten
Sie bitte hierzu die separaten Hinweise in
dieser Anleitung.
Nachtráglicher Transport
Sollte das Gerät nachträglich transportiert
werden, z.B. beim Wohnungswechsel, ist es
notwendig, Sicherungsmaßnahmen zu tref-
fen. Die Transportsicherungsschrauben sind
gegen den Uhrzeigersinn zu drehen, hochzu-
ziehen und durch Weiterdrehen festzuziehen,
6
p i)
Déballage et miss en place
Si votre Dual 1246 fait partie d'un ensemble inté-
gré, veuillez également tenir compte des conseils
correspondants du producteur.
Aprés avoir ouvert le carton, placez tout
d'abord la garniture de styropor avec le pla-
teau et tous les accessoires sur le cóté. Sortez
du carton, le socle avec sa platine et disposez
l'appareil à l'emplacement prévu. Lisez la
fiche d'indications de l'appareil et retirez-la
avec les feuilles d'emballage.
Nous recommandons de garder l'emballage
original pour pouvoir l'utiliser éventuelle-
ment lors d'un transport ultérieur.
Pour desserrer les vis de sécurité (Fig. 1),
utilisées pour le transport, tournez-les dans le
sens des aiguilles d'une montre jusqu'à ce qu'
elles descendent d'environ 15 mm et continuez
à visser dans le méme sens jusqu'au blocage
complet (Fig. 2 b).
La platine de lecture est ainsi suspendue
élastiquement et prête à fonctionner.
Retirer le contrepoids du bras de l'emballage
de styropor, et introduisez la tige du contre-
poids, aprés avoir desserré la vis de blocage
(12), dans l'ouverture prévue à cet effet
à l'extrémité arrière du bras de lecture.
L'encoche triangulaire de la tige doit alors
étre tournée vers le bas (Fig. 3).
L'équilibrage, ainsi que le réglage nécessaire
de la force d'appui et de l'antiskating, sont
décrits en détail page 20 et 22.
La valeur de la force d'appui pour la cellule
d'origine montée sur l'appareil est indiquée
dans les caractéristiques techniques sur la
feuille annexée.
Effectuez maintenant le raccordement à
l'amplificateur et au secteur. Veuillez pour
cela vous reporter aux paragraphes corres-
pondants de cette notice.
Transport ultérieur
Si l'appareil doit étre transporté ultérieure-
ment, par ex. pour un déménagement, il est
nécessaire de prendre des mesures de sécurité.
Les vis de sécurité pour le transport doivent
étre tournées en sens anti-horaire, soulevées,
Unpacking and Install. Än
Please also note, if your 1246 is part of a compact
unit or a console follow the instructions of the
latter's manufacturer.
Take out the styrofoam-protected platter
assembly and put it aside for the time being.
Remove the base with the turntable and
place it where it will be used. Read carefully
the special instructions sheet attached to the
turntable before removing it and the packing
material from the turntable.
Loosen the transit safety screws (Fig. 1) by
turning them clockwise until they slide
downward (about 15 mm), releasing the
chassis from the base, then continue turning
them clockwise to tighten the screws into
the top of the chassis (Fig. 2 b).
The turntable is now in spring-supported po-
sition required for play position.
Next place platter directly on the motor.
Take the tonearm counterbalance out of its
styrofoam insert. Loosen the setscrew (12)
at the rear of the tonearm, and insert the
shaft of the counterbalance in the opening
provided for this purpose. The triangular-
shaped notch of the shaft must point in
downward direction (Fig. 3).
Pages 20 and 22 explain how to balance
the tonearm and then apply stylus pressure
and anti-skating.
The separate Technical Data sheet advises
you on setting tracking pressure for the
cartridge already inserted in the unit.
Now connect the phono cables to the ampli-
fier and connect the line cord either to the
convenience outlet on the back of the am-
plifier or directly to the house current.
Please read the separate instructions given
for this phase of installation.
Subsequent transport
If the unit is to be transported subsequently,
for example when moving house, it is neces-
sary to implement various safety measures.
The transport locking screws are to be turned
anti-clockwise, lifted up, and tighten by
turning further in an anti-clockwise direction
Fig. 3
