mipromex Typ MIQ

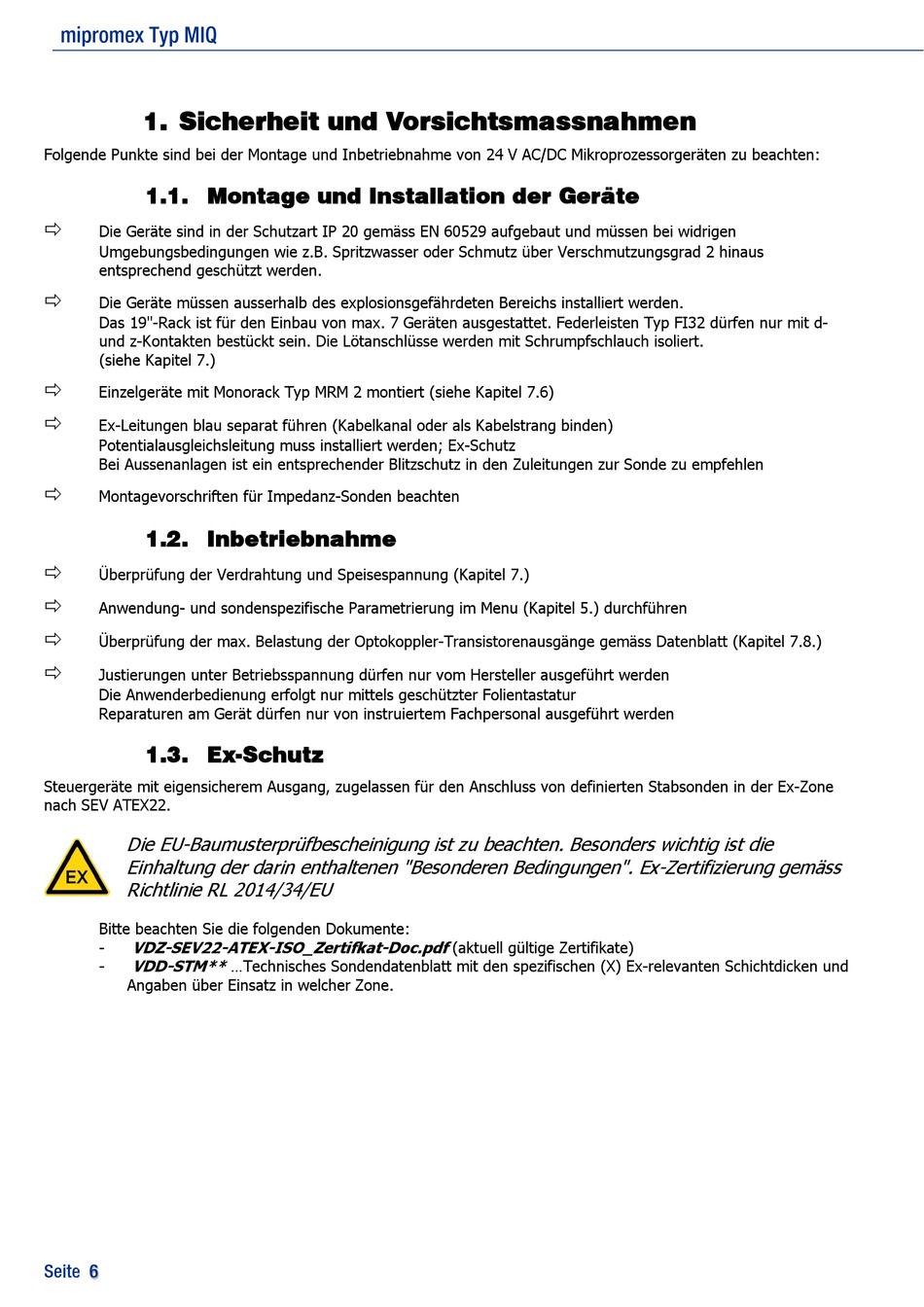

1. Sicherheit und Vorsichtsmassnahmen
Folgende Punkte sind bei der Montage und Inbetriebnahme von 24 V AC/DC Mikroprozessorgeräten zu beachten:
1.1. Montage und Installation der Geräte
Die Geräte sind in der Schutzart IP 20 gemäss EN 60529 aufgebaut und müssen bei widrigen
Umgebungsbedingungen wie z.B. Spritzwasser oder Schmutz über Verschmutzungsgrad 2 hinaus
entsprechend geschützt werden.
Die Geräte müssen ausserhalb des explosionsgefährdeten Bereichs installiert werden.
Das 19"-Rack ist für den Einbau von max. 7 Geräten ausgestattet. Federleisten Typ FI32 dürfen nur mit d-
und z-Kontakten bestückt sein. Die Lötanschlüsse werden mit Schrumpfschlauch isoliert.
(siehe Kapitel 7.)
Einzelgeräte mit Monorack Typ MRM 2 montiert (siehe Kapitel 7.6)
Ex-Leitungen blau separat führen (Kabelkanal oder als Kabelstrang binden)
Potentialausgleichsleitung muss installiert werden; Ex-Schutz
Bei Aussenanlagen ist ein entsprechender Blitzschutz in den Zuleitungen zur Sonde zu empfehlen
Montagevorschriften für Impedanz-Sonden beachten
1.2. Inbetriebnahme
Überprüfung der Verdrahtung und Speisespannung (Kapitel 7.)
Anwendung- und sondenspezifische Parametrierung im Menu (Kapitel 5.) durchführen
Überprüfung der max. Belastung der Optokoppler-Transistorenausgänge gemäss Datenblatt (Kapitel 7.8.)
Justierungen unter Betriebsspannung dürfen nur vom Hersteller ausgeführt werden
Die Anwenderbedienung erfolgt nur mittels geschützter Folientastatur
Reparaturen am Gerät dürfen nur von instruiertem Fachpersonal ausgeführt werden
1.3. Ex-Schutz
Steuergeräte mit eigensicherem Ausgang, zugelassen für den Anschluss von definierten Stabsonden in der Ex-Zone
nach SEV ATEX22.
Die EU-Baumusterprüfbescheinigung ist zu beachten. Besonders wichtig ist die
Einhaltung der darin enthaltenen "Besonderen Bedingungen". Ex-Zertifizierung gemäss
Richtlinie RL 2014/34/EU
Bitte beachten Sie die folgenden Dokumente:
VDZ-SEV22-ATEX-ISO_Zertifkat-Doc.pdf
-
VDD-STM**
-
Angaben über Einsatz in welcher Zone.
Seite 6
...Technisches Sondendatenblatt mit den spezifischen (X) Ex-relevanten Schichtdicken und
(aktuell gültige Zertifikate)
