Verwandte Anleitungen für DOD RUBBERNECK ANALOG DELAY
Inhaltszusammenfassung für DOD RUBBERNECK ANALOG DELAY

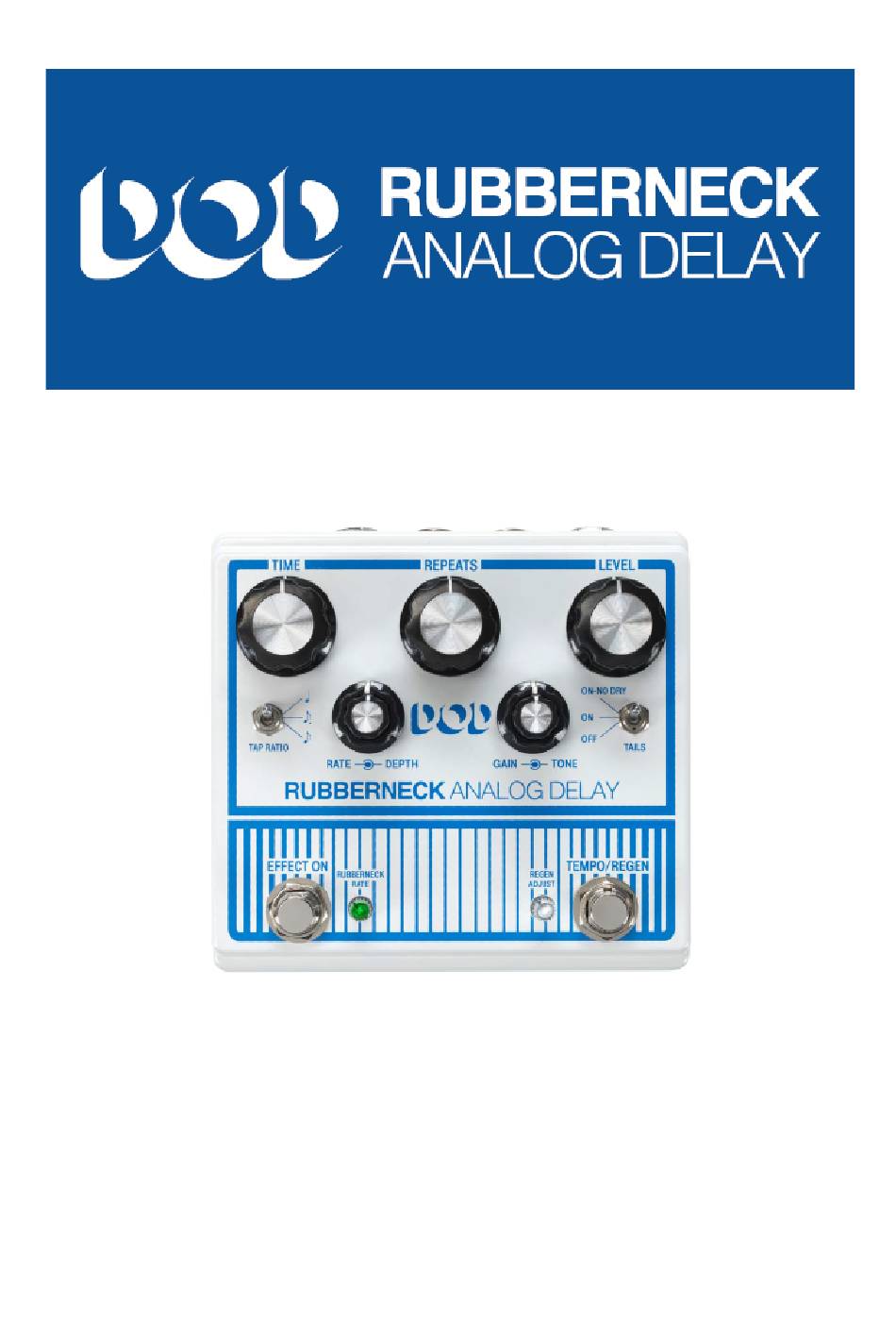

- Seite 1 DOD RUBBERNECK ANALOG DELAY [DEU]...
- Seite 2 EINFÜHRUNG Vielen Dank, dass Sie sich für das DOD® Rubberneck Analog Delay-Pedal entschieden haben. Das Rubberneck ist ein Delay- Pedal mit umfangreichen Funktionen, das BBDs für bis zu 1,5 Sekunden klassisches analoges Delay verwendet. Das Rubberneck funktioniert wie ein normales Delay-Pedal, bietet aber auch einige Leistungsmerkmale, die bei anderen analogen Delay-Pedalen nicht vorhanden sind.
- Seite 3 Schwingungslosigkeit und zurück wechseln, indem Sie den TEMPO/REGEN-Fußschalter gedrückt halten und loslassen. • Loop Send/Return: Über die Loop Send/Return-Buchse können Sie andere Effekte (z. B. Verzerrung, Ringmodulator, Phaser, Flanger) in den Rückkopplungspfad des Verzögerungssignals einfügen. Auf diese Weise können Sie wilde Verzögerungseffekte erstellen, deren Klang sich bei jeder Wiederholung dynamisch ändern kann.
- Seite 4 8. LEVEL-Regler: Steuert den Pegel des Verzögerungssignals, das dem Ausgang zugeführt wird. 9. TAILS-Schalter: Bestimmt, ob Verzögerungswiederholungen weiterhin zu hören sind, nachdem der Effekt umgangen wurde, oder ob das trockene Signal zu hören ist. Es stehen drei Einstellungen zur Verfügung: •...
- Seite 5 2. Stellen Sie alle Verbindungen zum Rubberneck her, wie in den „Anschlussdiagrammen“ auf Seite 8 gezeigt. 3. Schließen Sie das entsprechende Netzteil (separat erhältlich) an den POWER-Eingangsanschluss an und verbinden Sie das andere Ende mit einer verfügbaren Wechselstromsteckdose. 4. Schlagen Sie auf Ihrer Gitarre und erhöhen Sie den Hauptlautstärkeregler Ihres Verstärkers schrittweise, bis der gewünschte Pegel erreicht ist.
- Seite 6 VERWENDUNG EINES EXTERNEN FUSSSCHALTERS Die FUSSSCHALTER-Eingangsbuchse bietet Platz für einen optionalen DigiTech FS3X-Fußschalter zur Fernsteuerung der Funktionen „Rubbernecking“, „Modulation ein/aus“ und „Tap Tempo/Regen“. Auch andere Fußschalter von Drittanbietern können verwendet werden, bieten jedoch möglicherweise nicht die volle Funktionalität. HINWEIS: Für die volle Funktionalität schließen Sie den DigiTech FS3X-Fußschalter mit einem TRS-Kabel an. Ein TS-Kabel kann verwendet werden, um Tap Tempo und Regen zu steuern, wenn Sie einen Momentfußschalter eines Drittanbieters verwenden (rastende Fußschalter funktionieren nicht).
- Seite 7 BEISPIELEINSTELLUNGEN Probieren Sie zunächst diese Einstellungen aus.
- Seite 8 COMPLIANCE- UND SICHERHEITSHINWEISE Folgendes gilt für die Verwendung in niedrigen Höhenlagen: Verwenden Sie dieses Produkt nicht in Höhen über 2.000 m. Die oben gezeigten Symbole sind international anerkannte Symbole, die vor möglichen Gefahren durch elektrische Produkte warnen. Der Blitz mit Pfeilspitze in einem gleichseitigen Dreieck bedeutet, dass im Gerät gefährliche Spannungen vorhanden sind.
- Seite 9 BLOCKIEREN SIE KEINE DER LÜFTUNGSÖFFNUNGEN. INSTALLIEREN SIE DAS GERÄT GEMÄSS DEN ANWEISUNGEN DES HERSTELLERS. INSTALLIEREN SIE DAS GERÄT NICHT IN DER NÄHE VON WÄRMEQUELLEN WIE HEIZKÖRPERN, HEIZGERÄTEN, ÖFEN ODER ANDEREN GERÄTEN (EINSCHLIESSLICH VERSTÄRKER), DIE WÄRME ERZEUGEN. VERWENDEN SIE NUR VOM HERSTELLER ANGEGEBENE ZUBEHÖRTEILE/ZUBEHÖRTEILE. ZIEHEN SIE DAS GERÄT BEI GEWITTER ODER BEI LÄNGERER NICHTVERWENDUNG VOM STECKER.
- Seite 10 STROMQUELLE. WENN DER ANSCHLUSSSTECKER GEWECHSELT WERDEN MUSS, ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEM SERVICEPERSONAL, DAS SICH AUF DIE UNTENSTEHENDE TABELLE BEZIEHT. DAS GRÜN/GELBE KABEL MUSS DIREKT AN DAS GERÄTCHASSIS ANGESCHLOSSEN WERDEN. ACHTUNG: WENN DIE ERDUNG UNTERBROCHEN WIRD, KÖNNEN BESTIMMTE FEHLERZUSTANDE IM GERÄT ODER IM SYSTEM, AN DAS ES ANGESCHLOSSEN IST, ZU VOLLER LEITUNGSSPANNUNG ZWISCHEN CHASSIS UND ERDUNG FÜHREN.
