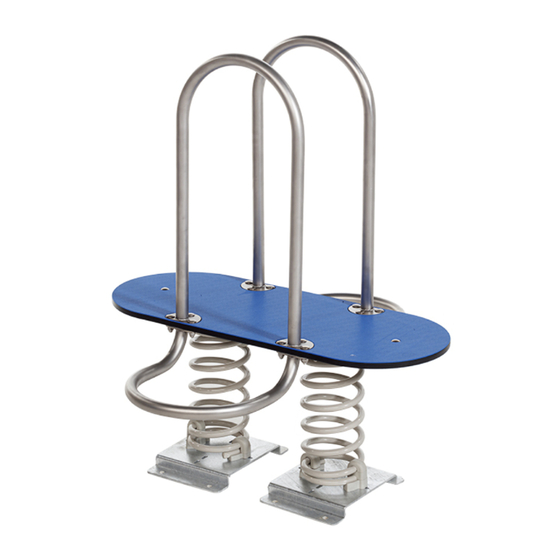

KBT l-line Gebrauchsanweisung
Spiele auf feder in hdpe
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Instructions for use
spring toy in HDPE 'l - line'
Gebruiksaanwijzing
veerspeeltuig in HDPE 'l - line'
Mode d'emploi
jeu á ressort en PEHD 'l - line'
Gebrauchsanweisung
Spiele auf Feder in HDPE 'l - line'
INTERSEROH
RECYCLING
Hersteller-Nr. 118705
Benelux

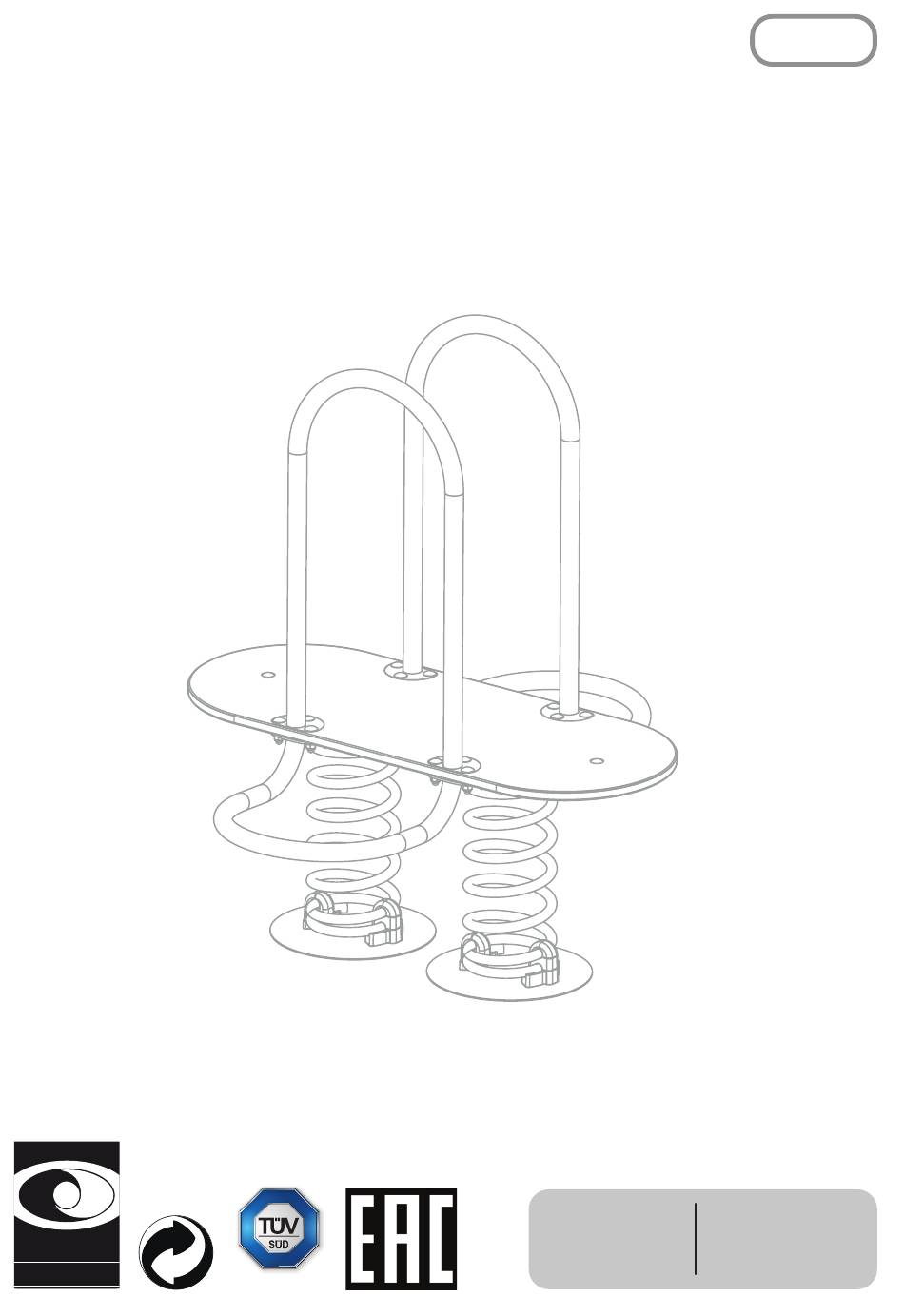

Instructions for use - M177.024.04 - spring toy in HDPE - 'l - line'
Modo de empleo
figuras a resorte muelle
HDPE 'l - line'
Istruzioni per l'uso
gioco a molla HDPE 'l - line'
Instrukcja użytkowania
bujaka sprężynowego
wykonanego z HDPE 'l - line'
KBT nv
Hemelrijken 8
2890 Sint-Amands
BELGIUM
177.024
KBT Polska sp. z o.o.
ul. M. Konopnickiej 6
00-491 Warszawa
POLAND
Inhaltsverzeichnis
Verwandte Anleitungen für KBT l-line
Inhaltszusammenfassung für KBT l-line
-
Seite 5: Sicherheitshinweise
GEBRAUCHSANWEISUNG SICHERHEITSHINWEISE 1. Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf. 2. Bitte keine Änderungen an dem Produkt vornehmen, dies könnte die Struktur beeinflussen und Aus- tauschstücke werden dann zu Kosten des Käufers sein. Unangepasstes Benutzen oder falsche Montage sind ausdrücklich verboten und entlasten den Hersteller von seiner Verantwortung. Dieser Artikel muss, vor Gebrauch, durch einen Erwachsenen montiert werden. 3. -
Seite 12: Iia Platzierung Für Die Bodenplatte
MONTAGESCHRITTE Für weitere Montageanleitungen, siehe hinten in der Anleitung. Montage Feder: p. 22 - 25 1. Platziere Sie Element H1 (7) zwischen ersten und zweiten Spirale der Feder (G). Achten Sie auf die korrekte Positionie- rung der Halterung (siehe Punkt 5). 2. Platziere Sie Element H1 (6) zwischen der zweiten und dritten Spirale der Feder. Kippen Sie das Element H1 (6) um einen Winkel und fügen Sie es in das Element H1 (7) ein. - Seite 16 ASSEMBLY - MONTAGE - MONTAJE MONTAGGIO - MONTAŻ TOOLS - GEREEDSCHAP - OUTILS - WERKZEUGE HERRAMIENTAS - STRUMENTI DA LAVORO - NARZĘDZIA (1) ratchet spanner with cap 13, 17 and 19 (1) llave de trinquete con boca del 13, 17 e 19 (2) drill (2) taladro (3) concrete drill bit diameter 12 mm (3) taladro para concreto de diámetro 12mm (4) shovel (4) pala (5) spirit level (5) nivel de aire (6) pencil (6) lápiz (1) ratelsleutel met dop 13, 17 en 19 (1) chiave a cricchetto con attacco da 13, 17 y 19 (2) boormachine (2) trapano (3) betonboor met diameter 12 mm (3) trapano per calcestruzzo 12 mm (4) spade (4) badile (5) waterpasser...
- Seite 18 ASSEMBLY - MONTAGE - MONTAJE MONTAGGIO - MONTAŻ PART LIST - ONDERDELEN - LISTE DES PIÈCES - UNTERTEILE LISTA DE PARTES - ELENCO DEGLI ELEMENTI - LISTA CZĘŚCI - Take all parts out of the packaging and check if anything is damaged, and if all parts are present. - Verwijder alle onderdelen uit de verpakking en kijk of er beschadigde of ontbrekende delen zijn.
- Seite 19 ASSEMBLY - MONTAGE - MONTAJE MONTAGGIO - MONTAŻ PART LIST - ONDERDELEN - LISTE DES PIÈCES - UNTERTEILE LISTA DE PARTES - ELENCO DEGLI ELEMENTI - LISTA CZĘŚCI BOX 1 handgrip foot support base board zitplaat handgreep voetsteun plaque de base poignée repose-pied Handgriff...
- Seite 20 ASSEMBLY - MONTAGE - MONTAJE MONTAGGIO - MONTAŻ HARDWARE - IJZERWAREN - QUINCAILLERIE - SCHRAUBENSATZ FERRETERIA - FERRAMENTA - ZESTAW MONTAŻOWY BOX 1 BOX 2 BOX 3 not included - niet inbegrepen non inclus - nicht inbegriffen no incluido - non incluso nie dołączone (13) (14) (15)
- Seite 21 ASSEMBLY - MONTAGE - MONTAJE MONTAGGIO - MONTAŻ (1) carriage bolt DIN603 M10X35 A2 (1) slotbout DIN603 M10X35 A2 (2) washer DIN125-A M10 (2) vlakke sluitring DIN125-A M10 (3) safety nut DIN980 M10 (3) borgmoer DIN980 M10 (4) carriage bolt DIN603 M10X40 A2 (4) slotbout DIN603 M10X40 A2 (5) hexagon domed cap nut DIN986 M10 (5) dopmoer DIN986 M10 (6) B1 element (6) B1 element (7) B2 element (7) B2 element (8) B3 element...
- Seite 22 SPRING - VEER - RESSORT - FEDER MUELLE - MOLLA - SPRĘŻYNA 1x H1(6) 1x H1(7) 1x H1(8) 1x H2(8) 1x H2(10) ASSEMBLY - MONTAGE - MONTAJE - MONTAGGIO - MONTAŻ...
- Seite 23 SPRING - VEER - RESSORT - FEDER MUELLE - MOLLA - SPRĘŻYNA 4x H3 1x I ASSEMBLY - MONTAGE - MONTAJE - MONTAGGIO - MONTAŻ...
- Seite 24 SPRING - VEER - RESSORT - FEDER MUELLE - MOLLA - SPRĘŻYNA 1x H1(7) 1x H1(6) 1x H1(8) 1x H2(10) 1x H2(9) ASSEMBLY - MONTAGE - MONTAJE - MONTAGGIO - MONTAŻ...
- Seite 26 SPRING TOY - VEERSPEELTUIG - JEU À RESSORT FEDER FIGUR- FIGURA RESORTE - FIGURA MOLLA - BUJAK 1x I ASSEMBLY - MONTAGE - MONTAJE - MONTAGGIO - MONTAŻ...
- Seite 28 SPRING TOY - VEERSPEELTUIG - JEU À RESSORT FEDER FIGUR- FIGURA RESORTE - FIGURA MOLLA - BUJAK 1x C 2x E1 1x F ASSEMBLY - MONTAGE - MONTAJE - MONTAGGIO - MONTAŻ...
- Seite 30 SPRING TOY - VEERSPEELTUIG - JEU À RESSORT FEDER FIGUR- FIGURA RESORTE - FIGURA MOLLA - BUJAK FIG I 1067 mm FIG II min. 1500 mm min Ø 4070 mm ‘l - line’...
