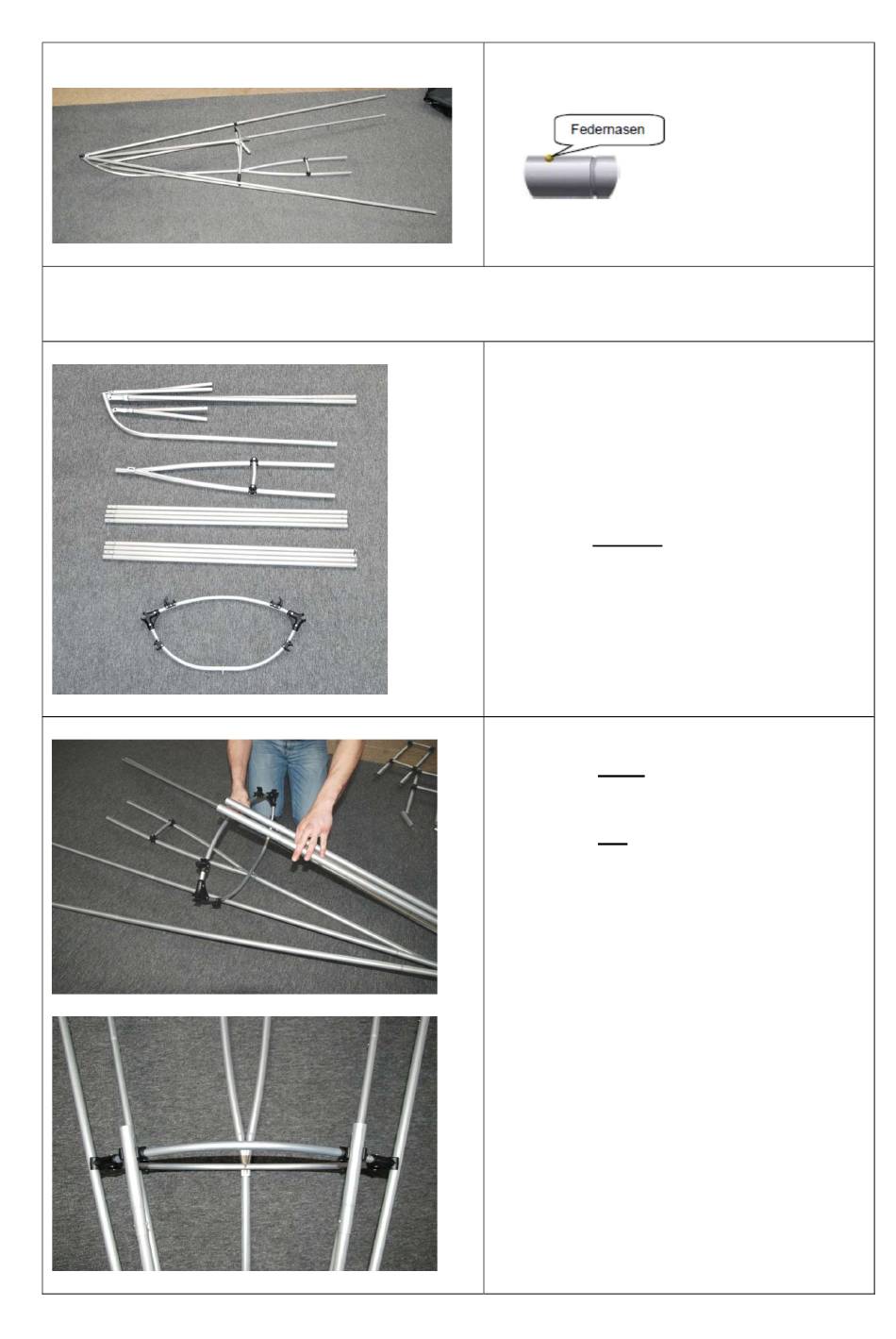

3) Aufbau Heckelement
Kontrollieren Sie dann bitte, dass alle
Federnasen ins Bootsinnere zeigen!
(Es ergibt sich nebenstehendes Bild)
Sie benötigen:
1x Heckteil (mit zwei langen, fest
angebrachten Stangen)
1x Kielgabel (beide identisch)
4x Senten
4x Senten weiblich
1x Spant #4 (mit Clipsen auf der
Oberseite)
Stecken Sie nun bitte nochmals jeweils
eine Sente ohne Schloss an die
seitlichen Senten (also 4 insgesamt) und
im Anschluss daran bitte jeweils wieder
eine Sente mit Schloss an diese (also
wieder insgesamt 4).
Auf das Kielrohr stecken Sie bitte wieder
die Kielgabel. So, dass die Clipse nach
oben zeigen
(bis hierher alles ohne Abbildung und
identisch zum Aufbau des Bugteils).
Nehmen Sie dann bitte den Spant #4 zur
Hand. Setzen Sie diesen in den
Aufnehmer auf dem Kiel.
(siehe obere linke Abbildung)
Clipsen Sie dann die beiden langen
Rohre, die am Heckteil fest angebracht
sind, in die beiden C-Clipse, die sich oben
auf dem Spant #4 befinden. Achten Sie
bitte darauf, dass die langen Rohre nach
dem Einclipsen beide gleich weit
überstehen. (siehe Abbildung links)
5
