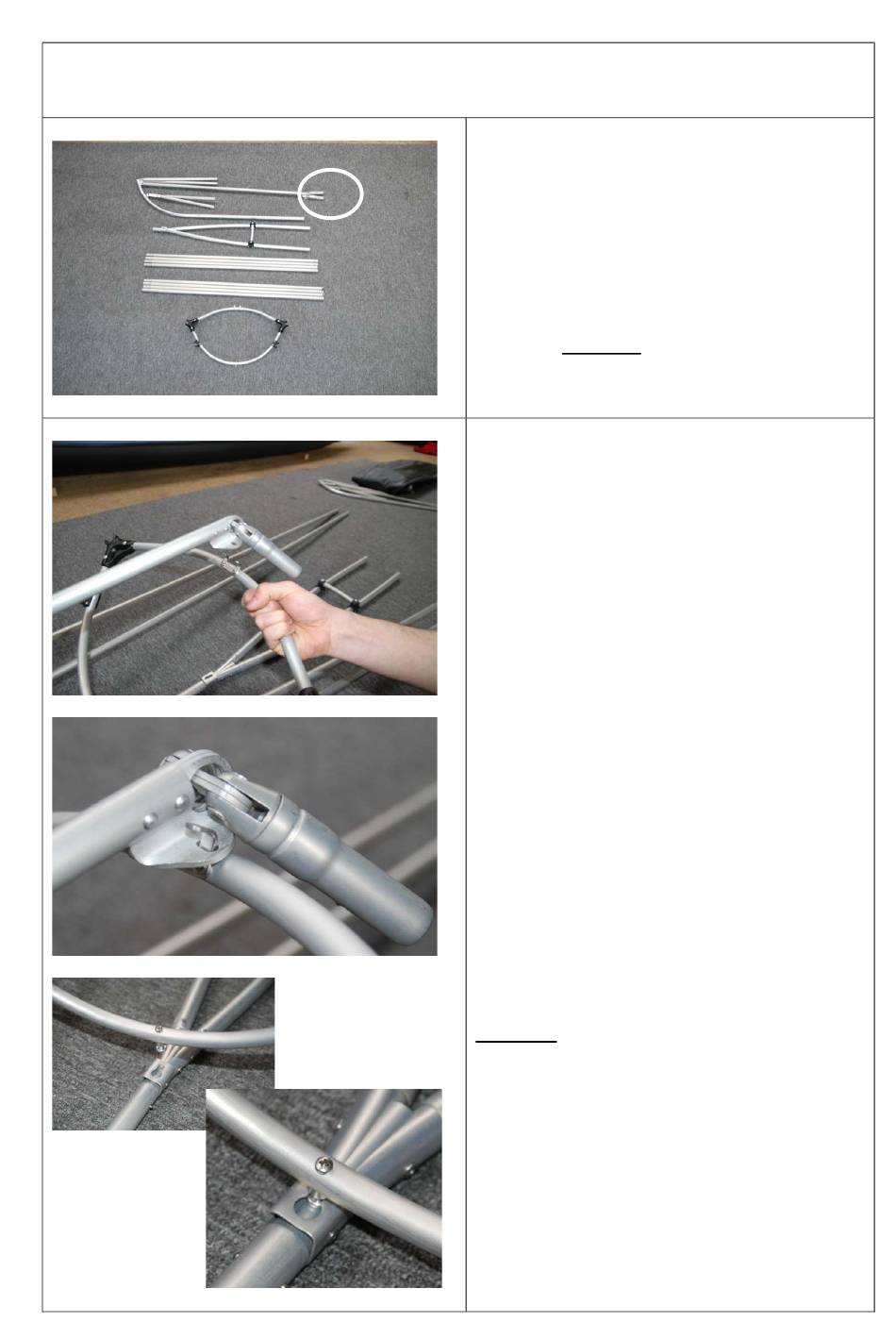

2) Aufbau Bugelement
Sie benötigen:
1x Bugteil mit einer langen, fest
angebrachten Stange, die zwei
bewegliche Aufnehmer hat,
(links eingekreist)
1x Kielgabel (beide identisch)
4x Sente
4x Sente männlich
1x Spant #1 mit Stahlhaken oben
Stecken Sie zunächst die Kielgabel auf
den Kiel des Bugteils. Die
Steckverbindungen haben alle so genannte
Federnasen, die beim Aufstecken einrasten.
Die Clipse der Kielgabel zeigen nach oben.
Stecken Sie dann auf jeden der 4
Aufnehmer am Bugteil eine Sente. Die
Senten rasten durch die Federnasen an den
Aufnehmern ein.
Stecken Sie dann daran anschließend
jeweils eine Sente männlich auf die eben
eingesetzten Senten.
Installieren Sie dann den Spant #1 (zwei
Metallhaken oben). Setzen Sie den Spant
schräg an und fädeln Sie zunächst die
Metallhaken in den Aufnehmer am Firststab
(fest am Bugteil befestigt). Sie müssen die
Haken von unten leicht schräg einfädeln und
den Spant dann in eine gerade Position
drehen.
Auf dem Kiel wird der Spant ebenfalls in
einen Aufnehmer eingefädelt.
WICHTIG: Das können Sie erst machen
nachdem Sie den Spant oben eingefädelt
haben!
Setzen Sie den kleinen Bolzen in den
Aufnehmer und schieben Sie den Spant
dann nach hinten in die sich in Richtung
Bootsmitte verjüngende Öffnung.
(siehe Bild links)
Clipsen Sie dann die Senten in die C-Clipse
am Spant, auf jeder Seite finden davon zwei
Stück.
