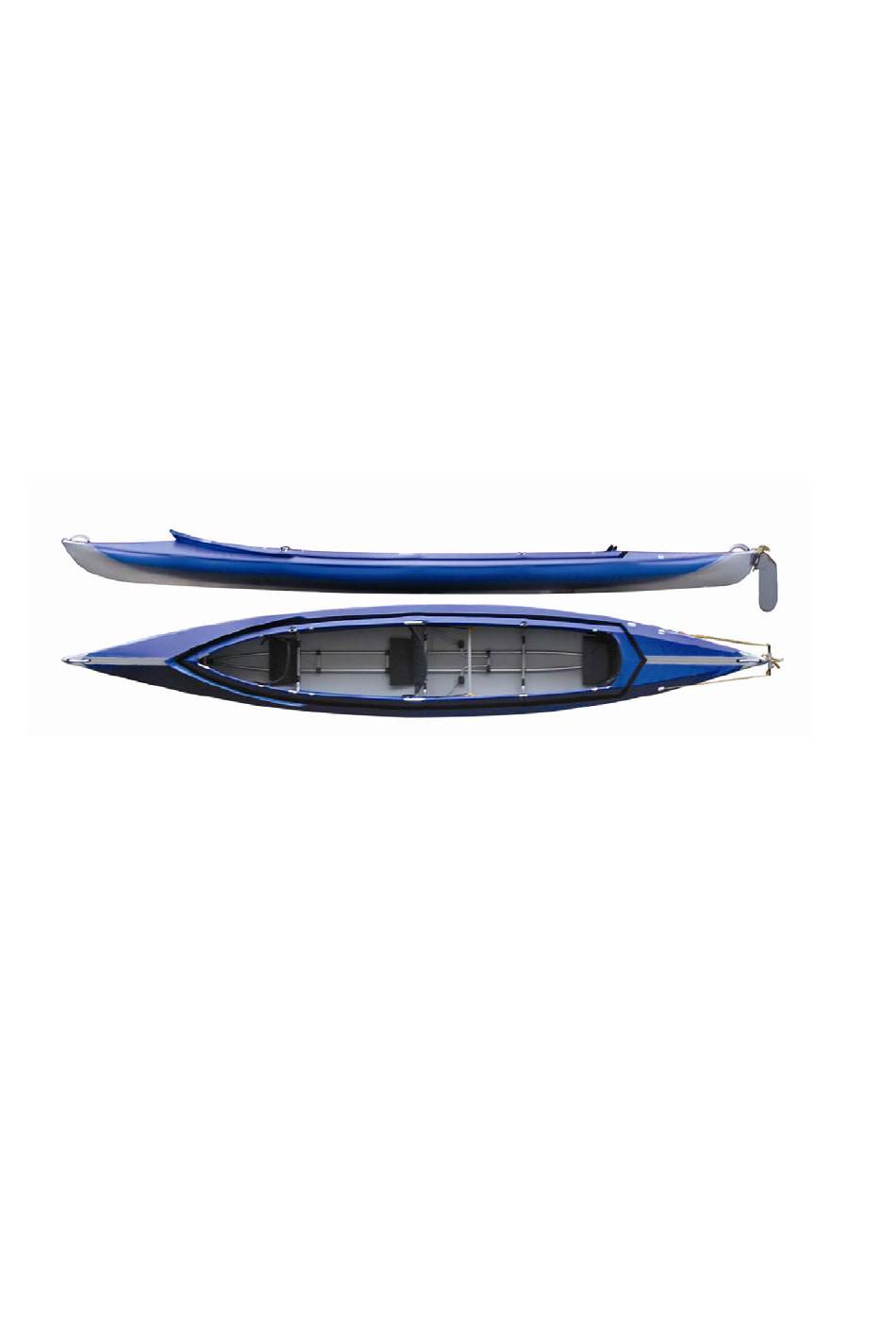

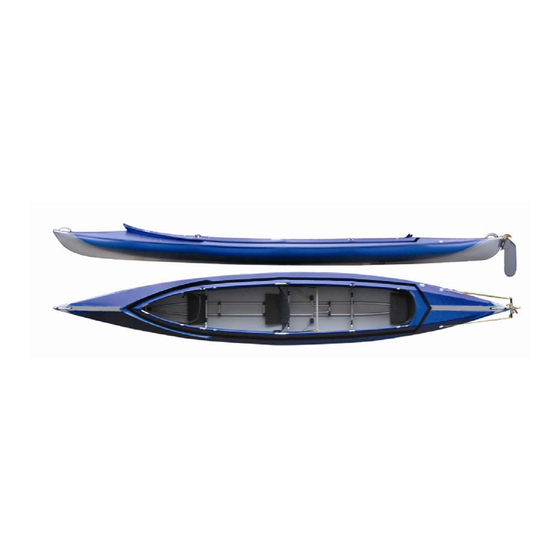

- Seite 1 Aufbauanleitung Vuoksa III advanced Touren- und Wanderkajak...
- Seite 2 Aufbauanleitung Vuoksa III advanced – Stand 2010 Sehr geehrte Kundin, sehr geehrter Kunde. Sie haben ein Vuoksa III advanced er- worben – ein leistungsfähiger Wanderkajak mit außerordentlich hoher Stabilität und Rumpfsteifigkeit. Diese Rumpfsteifigkeit resultiert zum einen aus der hohen Struktur- festigkeit des Gestänges, zum anderen auch daraus, dass die Bootshaut mit extrem...
- Seite 3 Aufbauanleitung Vuoksa III advanced – Stand 2010 Stückliste: Ihr Kajak besteht aus folgenden Bauteilen (werden im Laufe des Aufbaues erläutert): 12 x Rohrelemente ohne Schloss, Länge 100cm 8 x Rohrelemente mit Schloss 1 x Bugsteven 1 x Hecksteven 8 x Süllrandrohre...
- Seite 4 Aufbauanleitung Vuoksa III advanced – Stand 2010 Der Aufbau des Vuoksa III advanced erfolgt in sechs Schritten. 1) Aufbau Heckelement 2) Aufbau Bugelement 3) Einführen des Heck- und Bugelements in die Bootshaut / Spannen der Boots- haut 4) Installation des Süllrandes...
- Seite 5 Aufbauanleitung Vuoksa III advanced – Stand 2010 a) Befestigen Sie die Kielgabel am Kiel des Hecksteven b) Stecken Sie nun die Kielleiter mit den Halbkugeln auf die Kielgabel. c) Installieren Sie nun rundum die Rohre ohne Schloss (100cm) am Hecksteven indem Sie diese aufstecken.
- Seite 6 Aufbauanleitung Vuoksa III advanced – Stand 2010 f) Installieren Sie als nächstes die verbliebenen Rohre mit Schloss (100cm) in- dem Sie auch diese aufstecken. g) Es sollte sich folgendes Bild ergeben: h) Überprüfen Sie nochmals, ob sämtliche Federnasen zum Kajakinneren wei- sen.
- Seite 7 Aufbauanleitung Vuoksa III advanced – Stand 2010 Spant 1 Schritt 2: Aufbau des Bugelements mit Stahlhaken Bugsteven Kielgabel 4 Schiebe- Kielgabel hülsen mit Halb- rohr 4 Rohre mit Schloss 8 Rohre ohne Schloss (100cm) Für den Aufbau des Bugelements benötigen Sie folgende Bauteile:...
- Seite 8 Aufbauanleitung Vuoksa III advanced – Stand 2010 a) Befestigen Sie die Kielgabel am Kiel des Bugelements. b) Installieren Sie rundum jeweils zwei der Rohre ohne Schloss am Bugsteven c) Stecken Sie die Kielleiter mit den aufgenieteten Halbrohren auf das Ende der Kielgabel.
- Seite 9 Aufbauanleitung Vuoksa III advanced – Stand 2010 e) Fädeln Sie dann den Spant 1 oben in die Halterungen des Firststabes ein und hängen ihn unten in den Aufnehmer auf der Kielgabel. Achtung: der Spant 1 ist leicht gebogen. f) Clipsen Sie nun die Rohre in die C-förmigen Befestigungselemente des Spant 1 ein –...
- Seite 10 Aufbauanleitung Vuoksa III advanced – Stand 2010 Es sollte sich nun folgendes Bild ergeben:...
- Seite 11 Aufbauanleitung Vuoksa III advanced – Stand 2010 Schritt 3: Einführen des Heck- und Bugelements in die Bootshaut / Spannen der Bootshaut a) Führen Sie das Heckelement in die Bootshaut ein. Achten Sie darauf, dass die Füllschläuche zwischen den Senten eingefädelt werden.
- Seite 12 Aufbauanleitung Vuoksa III advanced – Stand 2010 d) Nehmen Sie nun die beiden Enden der Kielgabeln. Vom Bug her kommt das Ende mit dem aufgenieteten Halbrohr. Vom Heck her kommt das Ende mit den Halbkugeln. e) Spannen Sie nun den Kiel. Ziehen Sie hierfür die beiden zueinander weisen- den Kielenden vorsichtig in die Höhe, hängen diese ein und drücken vorsichtig...
- Seite 13 Aufbauanleitung Vuoksa III advanced – Stand 2010 Schritt 4: Installation des Süllrands und verbinden der Senten Jetzt ist der beste Zeitpunkt den Süllrand zu installieren.Der Süllrand ist der Rand des Cockpits. Er besteht aus insgesamt 8 Rohren mit einem Rohrdurchmesser von 24 mm sowie zwei Schiebehülsen.
- Seite 14 Aufbauanleitung Vuoksa III advanced – Stand 2010 c) Verfahren Sie identisch mit den Süllrandrohren des Bugs. Verbinden Sie hier- für zunächst jeweils das Rohr #1 mit dem Rohr #2. Zusammen bilden Sie den Süllrand des Bugs. Führen Sie diesen ebenso in die Hauttasche des Süllrands ein und zwar so, dass das die Schlösser des Süllrandes zueinander weisen.
- Seite 15 Aufbauanleitung Vuoksa III advanced – Stand 2010 f) Verbinden der Schlösser: Dieser Vorgang erfordert bei einem neuen Kajak et- was Kraft und auch Übung. Sie benötigen hierfür auch die so genannten Schiebehülsen. Es handelt sich dabei um Hülsen, welche über die Rohre ge- schoben werden können.
- Seite 16 Aufbauanleitung Vuoksa III advanced – Stand 2010 Arbeiten Sie sich von unten nach oben, d.h. beginnen Sie mit den beiden Roh- ren neben dem Kiel und schließen Sie dann die darüber liegenden. Dann bitte erst den Süllrand verbinden nach demselben System.
- Seite 17 Aufbauanleitung Vuoksa III advanced – Stand 2010 Schritt 5: Installation der Cockpit-Spanten und Endinstallation des Hängesitzes Spant # 1 (mit Stahlaufnehmer) Spant # 2 (schmaler als #4) Spant # 3 (breitester Spant) Spant # 4 Spant # 5 a) Die Spanten # 1 und # 5 sind bereits im Bug bzw. Heck eingebaut. Nehmen Sie nun Spant # 2 zur Hand, setzen Sie diesen im 45°...
- Seite 18 Aufbauanleitung Vuoksa III advanced – Stand 2010 b) Verfahren Sie ebenso mit dem Spant #3 (mittlerer und breitester Spant) und Spant #4. c) Clipsen Sie nun rundherum alle Rohre in die vorgesehenen C-Clipse an den Spanten. C-Clipse d) Es ergibt sich folgendes Bild:...
- Seite 19 Aufbauanleitung Vuoksa III advanced – Stand 2010 e) Spant # 2, # 3 und # 4 verfügen über einen Schnellspanner, mit welchem der Süllrand nach innen gezogen werden kann. Öffnen Sie diesen zunächst. Hier- für müssen Sie den Sicherungsring (D-Ring) leicht nach oben ziehen. Clipsen Sie anschließend den Süllrand in den Aufnehmer und schließen Sie den...
- Seite 20 Aufbauanleitung Vuoksa III advanced – Stand 2010 Installation der Sitze: Nehmen Sie eines der Klettbänder zur Hand: Führen Sie das eine Ende mit den geteilten Klettbändern von oben um den Spant herum und nach vorne durch und kletten Sie die beiden Bänder an die Unterseite des Bandes: Das andere Ende des Klettbandes führen Sie bitte von unten um den Querholm...
- Seite 21 Aufbauanleitung Vuoksa III advanced – Stand 2010 Installation der Rückenlehne: Ziehen Sie die Installationsbänder entsprechend der unten abgebildeten Bilder durch die D-Ringe und über den Süllrand Spannen Sie als letzten Schritt die dehnbaren Bänder nach hinten an den Spanten ab. Stellen Sie sich die Neigung und Position des Sitzes so ein, wie es für Sie am angenehmsten ist.
- Seite 22 Aufbauanleitung Vuoksa III advanced – Stand 2010 Nehmen Sie bitte zunächst die Steuerleine und die Verlängerung für die Steuerleine zur Hand und schieben das eine Ende durch das letzte Kettenglied. Führen Sie dann das andere Ende durch die eben durch die Kette durchgeführte Schlaufe und ziehen die gesamte Steuerleine durch.
- Seite 23 Aufbauanleitung Vuoksa III advanced – Stand 2010 Dann führen Sie die Steuerleinen jeweils über die Spanten hinten vorsichtig durch die Steuerleinendurchführungen (Auslassschläuche). Nehmen Sie bei der Erstinstallation das Ruderblatt zur Hand und entfernen den klei- nen Ring (1.) vom Steuerstift und ziehen den Sift heraus. Danach lösen Sie die Flü- gelmutter (2.) und stecken den Abstandshalter durch das Loch (3.) und schrauben...
- Seite 24 Aufbauanleitung Vuoksa III advanced – Stand 2010 Führen Sie dann die Enden der Steuerleine durch das Loch des Querbalkens und schlagen Sie das Ende einmal um den Querbalken: Platzieren Sie dann das Steuerrohr an der gewünschten Stelle, indem Sie die Sche- kel durch das gewünschte Kettenelement führen und den Stift durch das Loch am...
- Seite 25 Aufbauanleitung Vuoksa III advanced – Stand 2010 Installieren Sie nun die Spritzdecke vom Bug zum Heck. Ziehen Sie diese straff über den Süllrand. Der erste Aufbau des Vuoksa II advanced ist beendet. Sie werden von Aufbau zu Aufbau hinzu lernen und es bald ohne großen Krafteinsatz innerhalb von 30 Minuten...
- Seite 26 Idealerweise erwärmen Sie die Stelle gleichzeitig mit einem handelsüblichen Haar- fön. Das erhöht die Festigkeit der Verklebung enorm. Viel Spaß! Zubehör für Ihr Boot Für Ihr Triton advanced-Boot gibt es sinnvolles Zubehör wie beispielsweise die be- liebte Besegelung, Spritzschürzen oder Blindabdeckungen. Fragen Sie Ihren Fachhändler danach!
- Seite 27 Aufbauanleitung Vuoksa III advanced – Stand 2010 Besegelung für Ladoga 1 advanced Besegelung für Ladoga 2, Vuoksa 2 und 3 advanced Spritzschürze (alle Modelle) Lukendeckel (alle Modelle) Händlernachweis und Infos unter: www.tritonadvanced.com...
