Schulte Alexa Style 2.0 Montageanleitung Seite 15

14
55
8
7
1
9
58
10
42#
17#

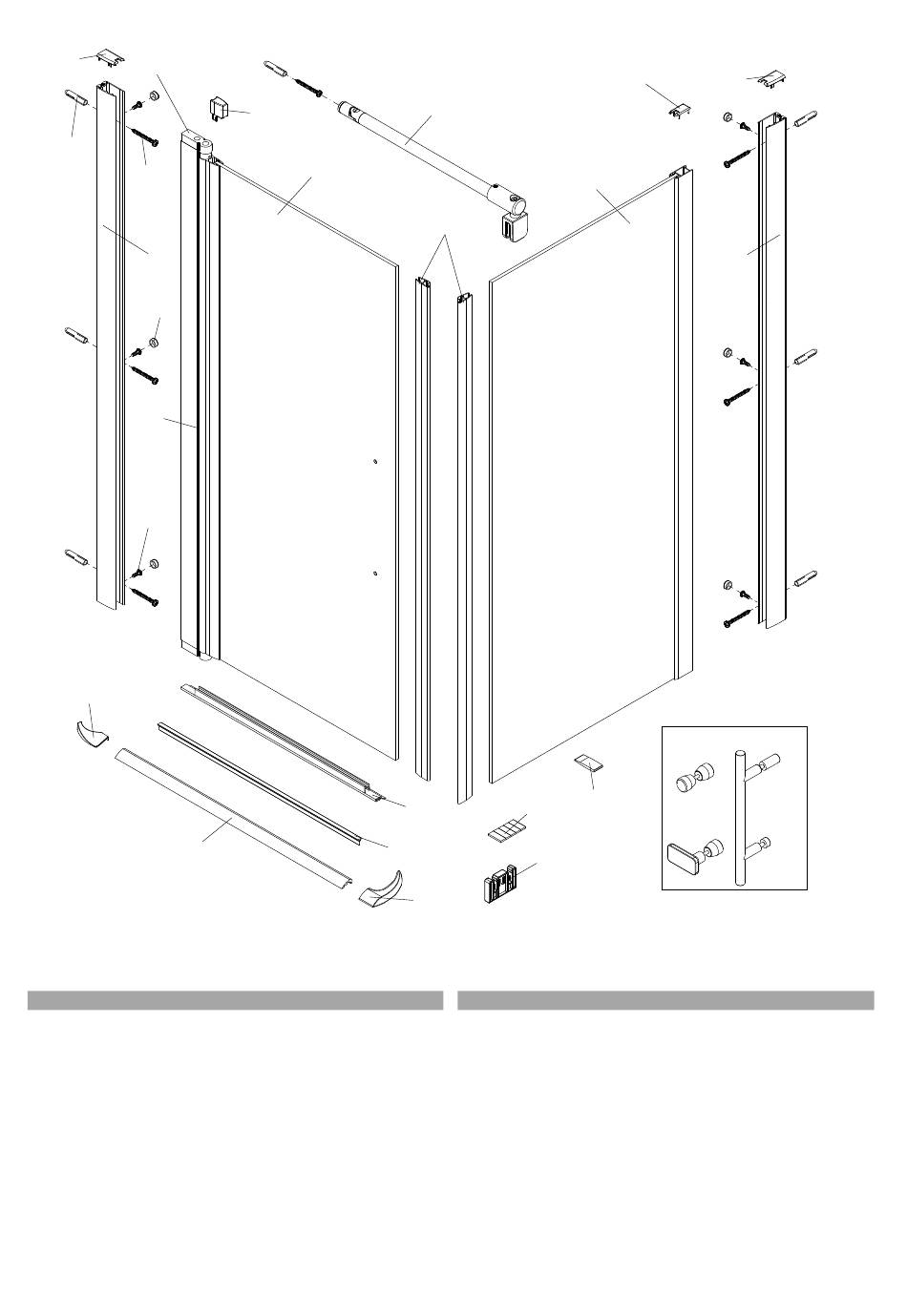

Pos. Bezeichnung
1 1x Wandanschlussprofil
1.1 1x Wandanschlussprofil
(kürzer)
2 1x Seitenwand
3 1x Türelement
4 2x Magnetprofil 90°
7* 6x Blechschraube 4,2 x 45 mm
8* 6x Dübel S6
9* 6x Abdeckkappe für Kappenschraube
10* 6x Kappenschraube 3,5 x 9,5 mm
11 1x Wasserabweisprofil
12# 1x Einschubdichtung
14* 2x Abdeckkappe
(inkl. Pos. 23)
16.1# 1x Knopfgriff
16.2# 1x Stangengriff groß
16.3# 1x Knopfgriff "Soft Cube" klein
28
3
11
12#
19#
Ersatzteil-Nr. Preis
E100230-4 Stück 86,95 €
E100230-1-S Stück 99,95 €
Stück
E100055-90-5 Set 54,95 €
E100058-5 Stück 23,00 €
E100067-145-10 Stück 14,95 €
E32205-2 Set 11,95 €
E100140-24 Stück 32,95 €
E100140-26 Stück 82,95 €
E100140-32 Stück 32,95 €
1720-5
21
2
4
20
22#
57
Pos. Bezeichnung
17# 1x Wasserleiste
(inkl. Pos. 22)
19# 1x Wasserleistenendkappe
20 1x Silikonkeil
(6 Stück)
21 1x Stabilisationsbügel komplett
22# 1x Klebestreifen
23 1x Einschubkappe
28* 1x Kappe für Drehlager
42# 1x Wasserleistenendkappe
55 2x Drehlager
(vormontiert) (inkl. Pos. 28)
57 2x Montagehilfe
58 1x Dichtprofil
(vormontiert)
* Schrauben- und Abdeckkappenset E32200-2
# optional
15
14
23
1.1
16.1#
16.3#
16.2#
Ersatzteil-Nr.
E100050 Stück
E100211-23 Set
(inkl. Pos. 42)
E100203 Set
E100320 Stück
E100082-4
Set pro Seite
E100201-7 Set
E100070-2 Stück
Preis
30,00 €
9,95 €
16,95 €
46,95 €
31,95 €
12,00 €
24,95 €
16,95 €
