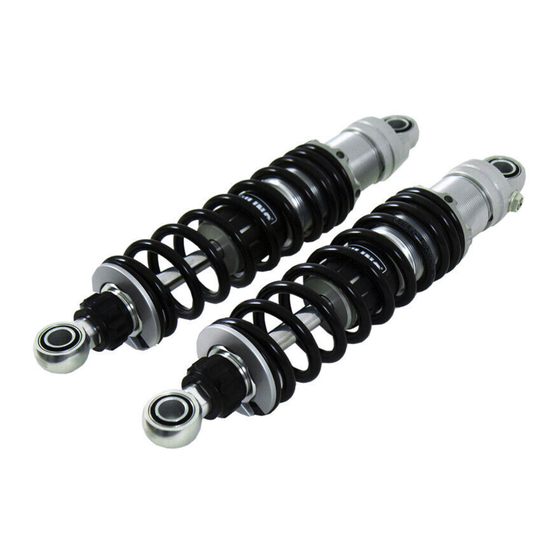

Ohlins HD 540 Montageanleitung
Quicklinks
Einstellungen
WARNUNG!
Stellen Sie vor der Fahrt immer sicher,
dass Ihr ÖHLINS-Produkt gemäß der Set-
up-Empfehlungen von ÖHLINS eingestellt
ist. Lesen Sie alles genau über Einstellung
und Anpassungen in der ÖHLINS-
Bedienungsanleitung, bevor Sie weitere
Verstellungen vornehmen. Falls Sie Fragen zum
Set-up haben, wenden Sie sich bitte an einen
ÖHLINS-Händler.
Set-up Daten
Empfohlenes Set-up
Federvorspannung
Stoßdämpfer-Daten
Länge
296 mm
Hub
71 mm
ÖHLINS-Produkte werden
permanent verbessert und weiter
entwickelt. Wir haben uns bemüht,
diese Montage-Anleitung bis
Druckschluss so aktuell wie möglich
zu halten. Dennoch kann es zu
gewissen Unterschieden zwischen
Ihrem Stoßdämpfer und dieser
Vorlage kommen.
© ÖHLINS Racing AB: Alle Rechte
vorbehalten. Jeglicher Nachdruck oder
nicht erlaubte Verwendung ohne schriftliche
Genehmigung von ÖHLINS Racing AB wird
verfolgt!
21 mm
Bitte nehmen Sie Kontakt mit Ihrem
ÖHLINS-Händler auf, falls es irgend
welche Unklarheiten bezüglich dieser
Montage-Anleitung geben sollte.
S-194 27 Upplands Väsby, Sweden
Phone +46 8 590 025 00
Fax +46 8 590 025 80
ÖHLINS Racing AB
Box 722
www.ohlins.com
Verwandte Anleitungen für Ohlins HD 540
Inhaltszusammenfassung für Ohlins HD 540
- Seite 1 Unklarheiten bezüglich dieser diese Montage-Anleitung bis Montage-Anleitung geben sollte. Druckschluss so aktuell wie möglich zu halten. Dennoch kann es zu gewissen Unterschieden zwischen Ihrem Stoßdämpfer und dieser Vorlage kommen. © ÖHLINS Racing AB: Alle Rechte ÖHLINS Racing AB vorbehalten. Jeglicher Nachdruck oder Box 722 nicht erlaubte Verwendung ohne schriftliche S-194 27 Upplands Väsby, Sweden Genehmigung von ÖHLINS Racing AB wird Phone +46 8 590 025 00 verfolgt! Fax +46 8 590 025 80 www.ohlins.com...
- Seite 2 Montage-Anleitung ACHTUNG! Bevor Sie den Stoßdämpfer einbauen, überprüfen Sie den Inhalt der Verpackung. Sollte etwas fehlen, informieren Sie umgehend Ihren ÖHLINS-Händler! (www.ohlins.eu) Verpackungs-Inhalt: Teile-Nr. Pos. Stoßdämpfer HD 540 C-Spannschlüssel 00710-01 2 Hülse 00123-13 4 Scheibe 03118-08 8 Schraube 03128-02 2 ÖHLINS-Aufkleber...
- Seite 3 Einbau-Anleitung WARNUNG! Grundsätzlich empfehlen wir die Montage durch einen ÖHLINS-Händler. Ziehen Sie für die Montage das Service-Handbuch Ihres Fahrzeugs zurate. Stellen Sie Ihr Fahrzeug so auf einen Montage-Ständer oder einen Werktisch, dass das Hinterrad den Kontakt mit dem Boden Hülse verliert. Scheiben WARNUNG! Achten Sie darauf, dass das Motorrad sicher steht, befestigt ist und nicht umkippen kann. Lösen Sie die obere und untere Befestigung des Original-Stoßdämpfers.
- Seite 4 Einbau-Anleitung Achten Sie vor der Fahrt immer darauf, dass das empfohlene Basis-Set up von ÖHLINS eingestellt ist. Einsteller Federvorspannung Benutzen Sie den beiliegenden C-Spann- schlüssel, um die Federvorspannung zu verändern. Lösen Sie die Kontermutter (B), drehen Sie den Nutring (A) im Uhrzeigersinn, um die Vorspannung zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern.
