Schritt 8:

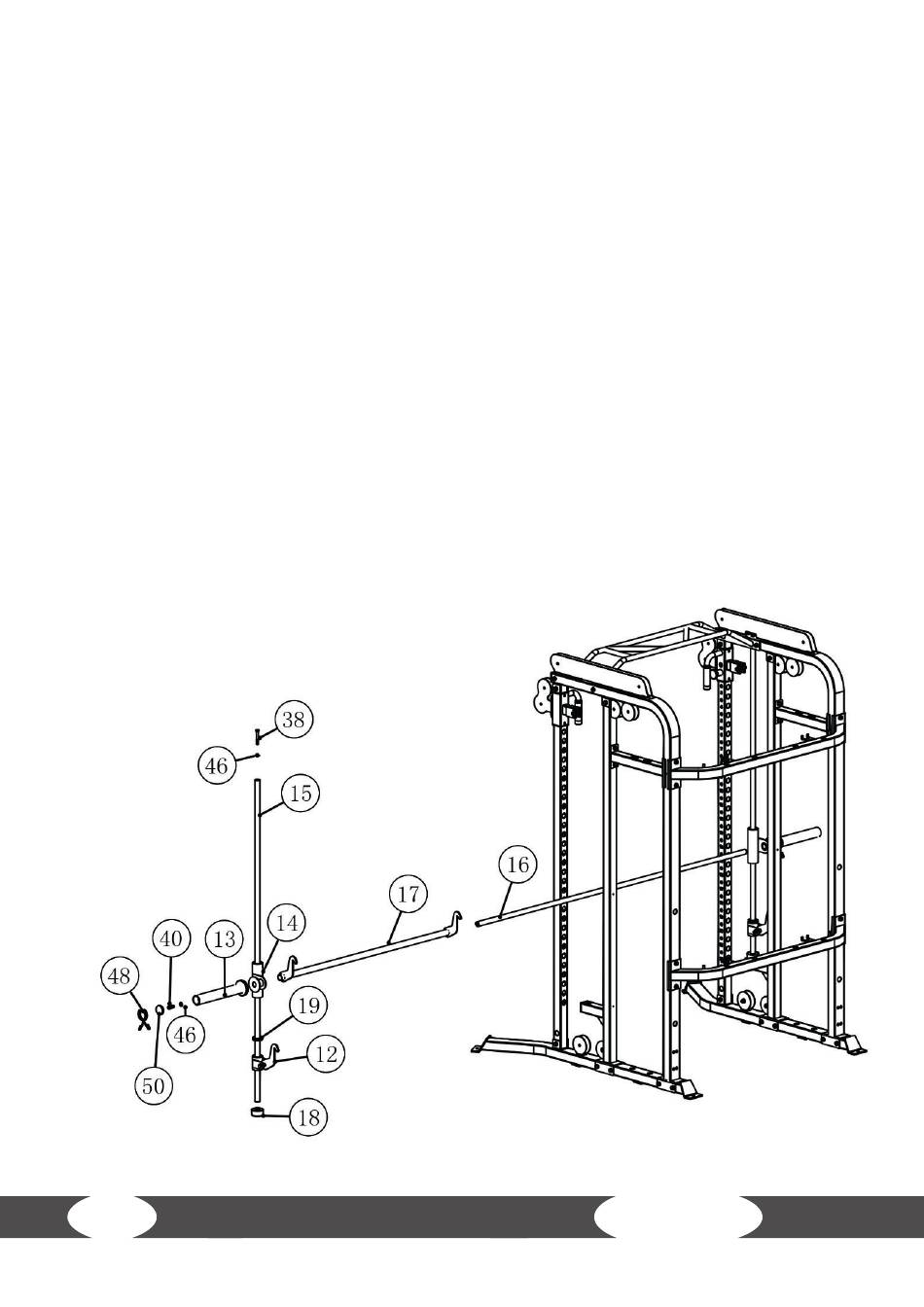

Montage der Hantelstangenvorrichtung
1.
Schieben Sie die Gleithülse (14), den Grundrahmen (1), den Sicherheitshaken (12) und die
Gummipuff er (18) auf die Führungsstange (15).
2.
Stecken Sie die Führungsstange in die vorhergesehene Aufnahme des vorderen Seitenstücks
(2).
3.
Befestigen Sie die Führungsstange am Führrungsrahmen (6) mit einer Schraube (38) und einer
Unterlegscheibe (46).
4.
Wiederholen Sie diese Schritte auf der anderen Seite.
5.
Schieben Sie die Stange (16) durch die Hantelstange (17) und durch die Gleithülse (14) und in
die Aufnahme der Hantelscheibenhalterung (13).
6.
Fixieren Sie die Stange (16) dann mit einer Schraube (40) und einer Unterlegscheibe (46).
7.
Platzieren Sie die Endkappe (50) auf der Hantelscheibenhalterung (13).
8.
Schieben Sie den Federverschluss (48) auf die Hantelscheibenhalterung (13).
9.
Wiederholen Sie diese Schritte auf der anderen Seite.
28
MS20
