2) Tonarm installieren
Falls der SIMPLICITY II zusammen mit einem Plattenspieler von uns ausgeliefert wurde, ist der
Haltering bereits korrekt auf dem Laufwerk installiert und die Schritte 1 bis 4 entfallen.
Stellen Sie sicher, dass die Tonarmbasis gemäss unseren Spezifikationen vorbereitet worden
ist. Bitte beachten Sie, dass die korrekte Positionierung (Abstand zu Spindel und Winkelaus-
richtung) absolut notwendig ist, um die perfekte Abtastung des SIMPLICITY II sicherzustellen.

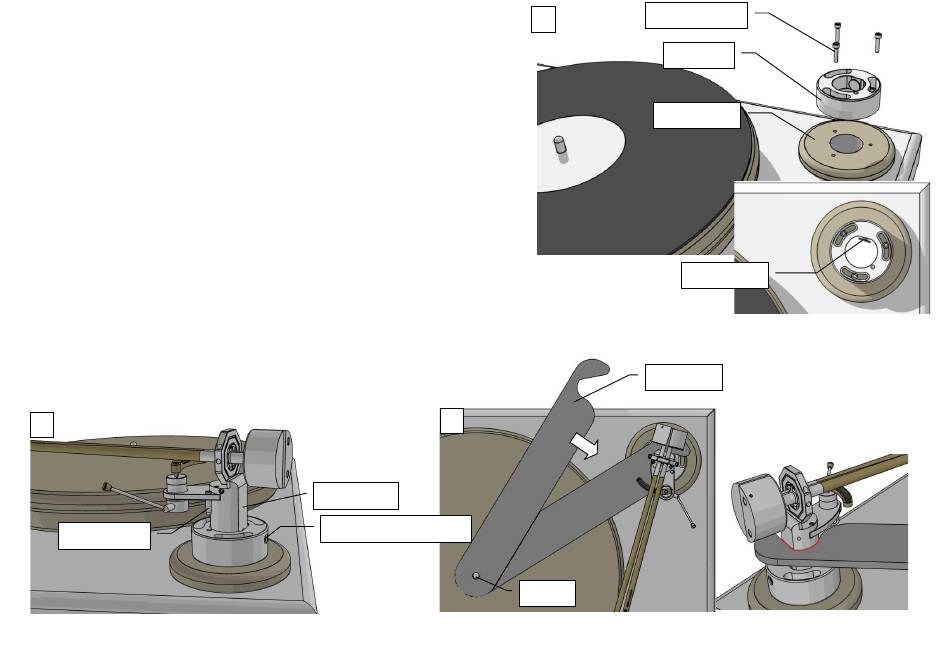

1) Installieren Sie den Haltering inkl. Klemmstück mit den mitgelieferten Basis-
Schrauben auf der Tonarmbasis. Stellen Sie die drei Schrauben nur leicht an, so dass
der Haltering sich noch von Hand verschieben lässt.
2) Führen Sie den Tonarmschaft sorgfältig in den Haltering ein und fixieren Sie ihn mit
der Klemmschraube, so dass der Schaft ca. 20 mm aus dem Haltering vorsteht.
3) Setzen Sie die Schablone auf die Spindel des Plattentellers. Bewegen Sie den Halte-
ring sorgfältig, bis sich die Kontur der Schablone vollständig um den Tonarmschaft
schliessen lässt.
4) Drehen Sie die Schablone vom Tonarm weg und achten Sie dabei darauf, den Halte-
ring nicht mehr zu verschieben. Nun können Sie die Basis-Schrauben ganz festziehen.
5) Lösen Sie die Klemmschraube und senken Sie den Tonarm ab, bis die VTA-Schraube
in der dafür vorgesehene Bohrung im Haltering zentriert ist.
2
VTA-Schraube
Seite 3 / 8
3
Tonarmschaft
Klemmschraube (Inbus 2,5)
Basis-Schrauben
1
Haltering
Tonarmbasis
Klemmstück
Schablone
Spindel
