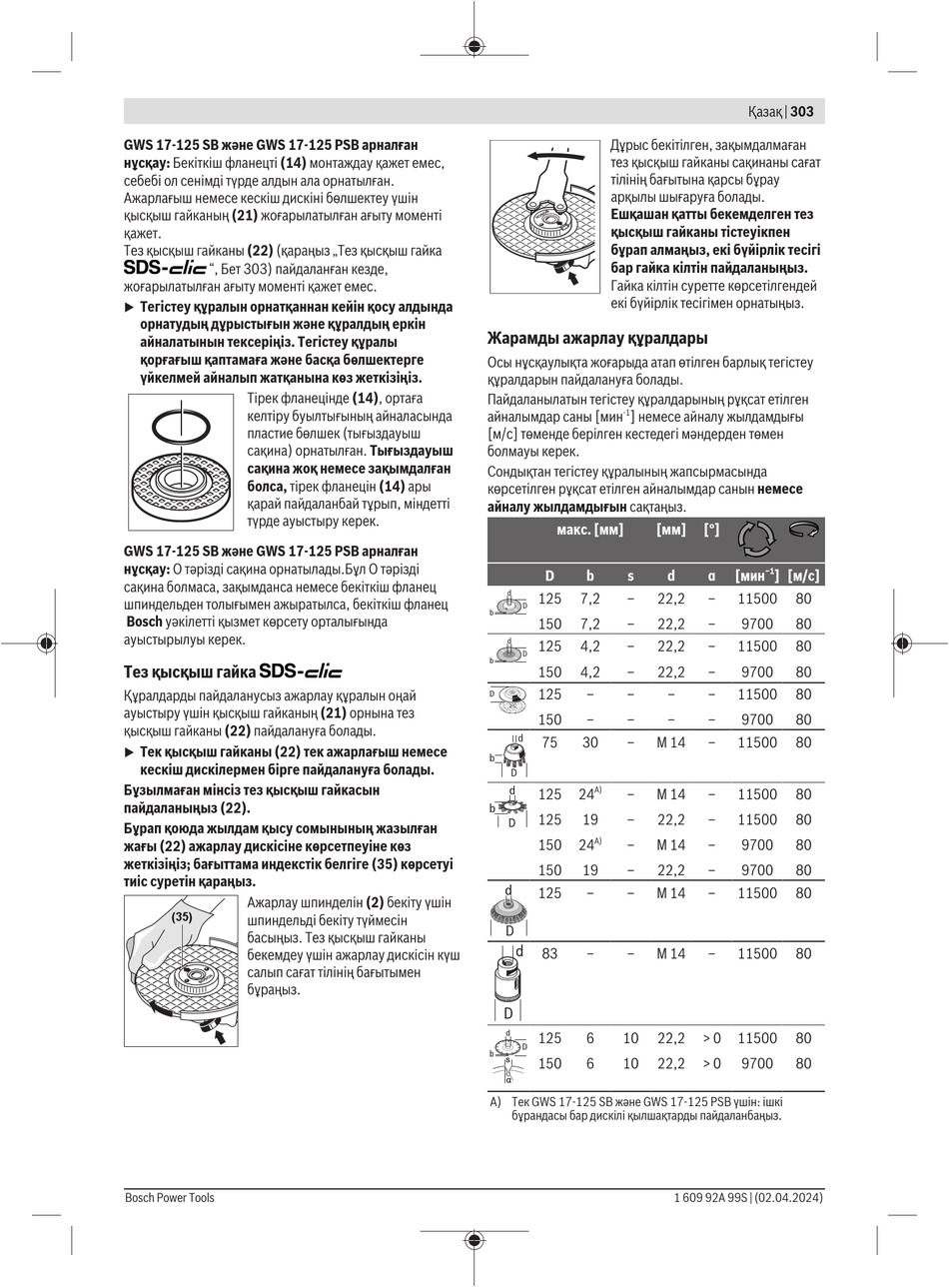

GWS 17-125 SB және GWS 17-125 PSB арналған
нұсқау: Бекіткіш фланецті (14) монтаждау қажет емес,
себебі ол сенімді түрде алдын ала орнатылған.
Ажарлағыш немесе кескіш дискіні бөлшектеу үшін
қысқыш гайканың (21) жоғарылатылған ағыту моменті
қажет.
Тез қысқыш гайканы (22) (қараңыз „Тез қысқыш гайка
", Бет 303) пайдаланған кезде,
жоғарылатылған ағыту моменті қажет емес.
Тегістеу құралын орнатқаннан кейін қосу алдында
u
орнатудың дұрыстығын және құралдың еркін
айналатынын тексеріңіз. Тегістеу құралы
қорғағыш қаптамаға және басқа бөлшектерге
үйкелмей айналып жатқанына көз жеткізіңіз.
Тірек фланецінде (14), ортаға
келтіру буылтығының айналасында
пластие бөлшек (тығыздауыш
сақина) орнатылған. Тығыздауыш
сақина жоқ немесе зақымдалған
болса, тірек фланецін (14) ары
қарай пайдаланбай тұрып, міндетті
түрде ауыстыру керек.
GWS 17-125 SB және GWS 17-125 PSB арналған
нұсқау: О тәрізді сақина орнатылады.Бұл О тәрізді
сақина болмаса, зақымданса немесе бекіткіш фланец
шпиндельден толығымен ажыратылса, бекіткіш фланец
Bosch уәкілетті қызмет көрсету орталығында
ауыстырылуы керек.
Тез қысқыш гайка
Құралдарды пайдаланусыз ажарлау құралын оңай
ауыстыру үшін қысқыш гайканың (21) орнына тез
қысқыш гайканы (22) пайдалануға болады.
Тек қысқыш гайканы (22) тек ажарлағыш немесе
u
кескіш дискілермен бірге пайдалануға болады.
Бұзылмаған мінсіз тез қысқыш гайкасын
пайдаланыңыз (22).
Бұрап қоюда жылдам қысу сомынының жазылған
жағы (22) ажарлау дискісіне көрсетпеуіне көз
жеткізіңіз; бағыттама индекстік белгіге (35) көрсетуі
тиіс суретін қараңыз.
Ажарлау шпинделін (2) бекіту үшін
(35)
шпиндельді бекіту түймесін
басыңыз. Тез қысқыш гайканы
бекемдеу үшін ажарлау дискісін күш
салып сағат тілінің бағытымен
бұраңыз.
Bosch Power Tools
Дұрыс бекітілген, зақымдалмаған
тез қысқыш гайканы сақинаны сағат
тілінің бағытына қарсы бұрау
арқылы шығаруға болады.
Ешқашан қатты бекемделген тез
қысқыш гайканы тістеуікпен
бұрап алмаңыз, екі бүйірлік тесігі
бар гайка кілтін пайдаланыңыз.
Гайка кілтін суретте көрсетілгендей
екі бүйірлік тесігімен орнатыңыз.
Жарамды ажарлау құралдары
Осы нұсқаулықта жоғарыда атап өтілген барлық тегістеу
құралдарын пайдалануға болады.
Пайдаланылатын тегістеу құралдарының рұқсат етілген
-1
айналымдар саны [мин
] немесе айналу жылдамдығы
[м/с] төменде берілген кестедегі мәндерден төмен
болмауы керек.
Сондықтан тегістеу құралының жапсырмасында
көрсетілген рұқсат етілген айналымдар санын немесе
айналу жылдамдығын сақтаңыз.
макс. [мм]
[мм]
D
b
s
125
7,2
–
22,2
150
7,2
–
22,2
125
4,2
–
22,2
150
4,2
–
22,2
125
–
–
150
–
–
75
30
–
M 14
A)
125
24
–
M 14
125
19
–
22,2
A)
150
24
–
M 14
150
19
–
22,2
125
–
–
M 14
83
–
–
M 14
125
6
10
22,2
s
150
6
10
22,2
α
A) Тек GWS 17-125 SB және GWS 17-125 PSB үшін: ішкі
бұрандасы бар дискілі қылшақтарды пайдаланбаңыз.
Қазақ | 303
[°]
–1
d
α
[мин
] [м/с]
–
11500
80
–
9700
80
–
11500
80
–
9700
80
–
–
11500
80
–
–
9700
80
–
11500
80
–
11500
80
–
11500
80
–
9700
80
–
9700
80
–
11500
80
–
11500
80
> 0
11500
80
> 0
9700
80
1 609 92A 99S | (02.04.2024)
