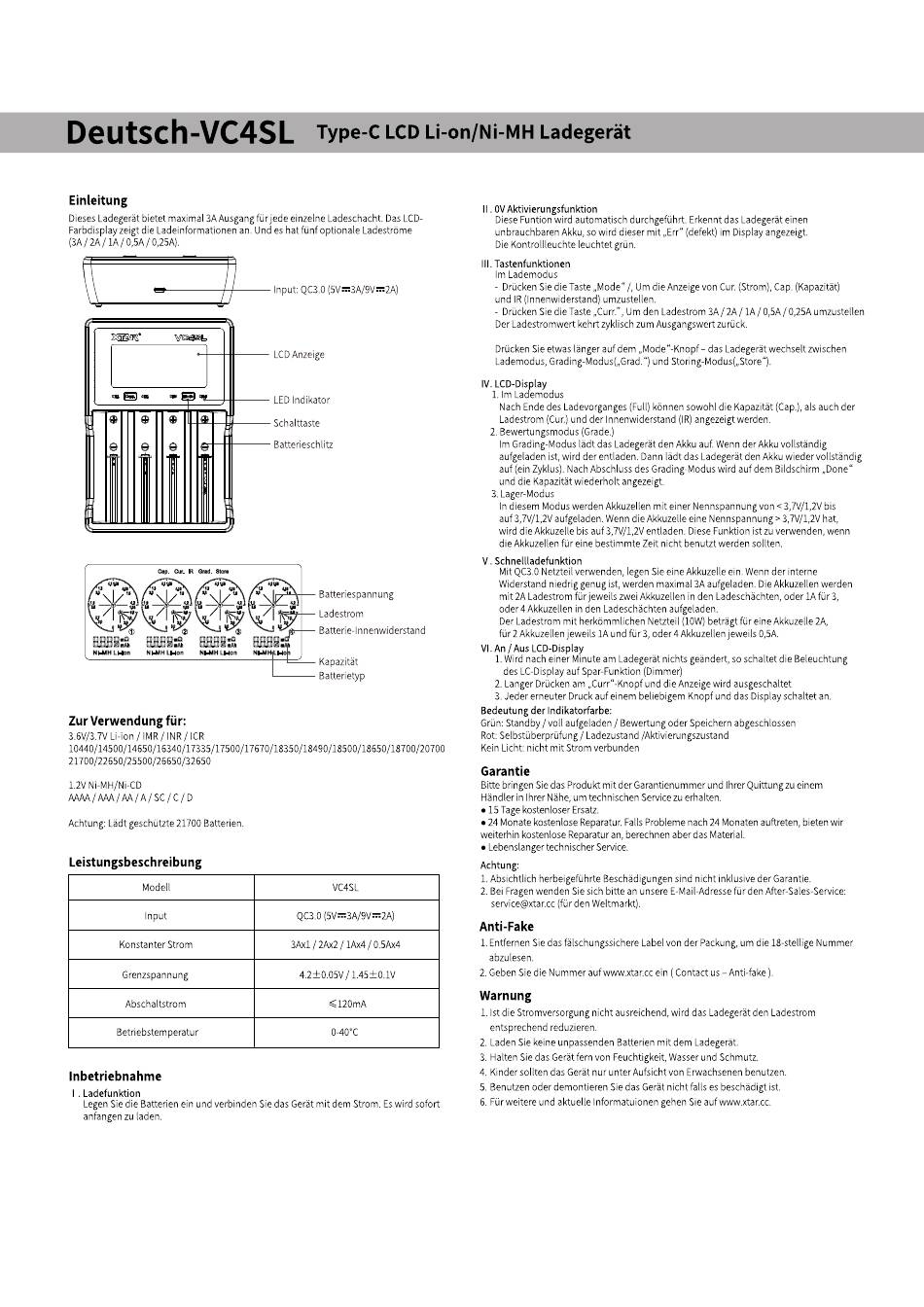

XTAR VC4SL Bedienungsanleitung Seite 3

Deutsch-VC4SL
Einleitung
Dieses Ladegerät bietet maximal 3 AAusgang fürjede einzelneLadeschacht. DasLCD
Farbdisplay zeigt die Ladeinformationen an. Und es hat fünf optiona e Ladeströme
(3A/ IA / IA / o,5A/ o,25A).
Ll.lon
Zur Verwendung für:
3.6V/3.7VLi-ion/ MIR/ NIR/ CR
10440/14500/14650/16340/17335/17500/17670/18350/18490/18500/18650/18700/20700
21700/22650/25500/26650/32650
1.2VNi-MH/Ni-CD
AAAA/AAA/AA/A/ SC/ c / D
Achtung: Lädt geschützte 21700 Batterien.
Leistungsbeschreibung
Modell
nput
Konsta nter Strom
Grenzspannung
Abschaltstrom
Betriebstemperatur
Inbetriebnahme
. Ladefunktion
LegenSie die Batterien ein und verbinden Sie das Gerät mit dem Strom. EsWird sofort
anfangen zu laden.
Type-C LCD Li-on/Ni-MH Ladegerät
nput: QC3.o
LCDAnzeige
LED Indikator
Schalttaste
Batterieschlitz
Batteriespannung
Ladestrom
Batterie Innenwiderstand
Kapazität
Batterietyp
VC4SL
QC3.o
3Ax1/ 2Ax2/ IAx4 / 0.5Ax4
4.2±0.05V / 1.45±0.1V
<120mA
0-406C
II . OV Aktivierungsfunktion
Diese FuntionWirdautomatischdurchgefÜhrt. E rkennt d asLadegerät einen
unbrauchbaren Akku,soWirddiesermit „Err"(defekt)im Displayangezeigt.
DieKontrollleuchteleuchtetgrün.
Tastenfunktionen
Ill.
m Lademodus
- DrückenSiedie Taste„Mode"/, IJmdieAnzeige von Cur.(Strom), C ap.(Kapazität)
und R (Innenwiderstand) umzustellen.
- Drücken Siedie Taste„Curr.", IJm den Ladestrom 3A/2A/ IA / 0,5A/ 0,25Aumzustellen
Der Ladestromwert kehrt zyklisch zum Ausgangswertzurück.
Drücken Sieetwaslängerauf dem„Mode"-Knopf dasLadegerät w echselt z wischen
Lademodus, Grading Modus(„Grad.") und Storing Modus(„Store").
IV. LCD-Display
1. m Lademodus
NachEndedesLadevorganges (Full)könnensowohldie Kapazität(Cap.), alsauchder
Ladestrom (Cur.)und der Innenwiderstand (IR)angezeigt werden.
2. Bewertungsmodus (Grade.)
mGradingModuslädtdasLadegerät d enAkkuauf.WennderAkkuvollständig
aufgeladen ist,Wirdder entladen.Dannlädt dasLadegerät denAkkuwiedervollständig
auf (einZyklus).Nach Abschluss desGradingModusWirdaufdemBildschirm„Done'
und die Kapazität w iederholtangezeigt.
3.Lager-Modus
n diesem Modus werden Akkuzellen mit einer Nennspannung von < 3,7V/1,2Vbis
auf aufgeladen. W enndie Akkuzelle eineNennspannung> 3,7V/ ,2Vhat,
Wird die Akkuzelle bis auf 3,7V/1,2Ventladen. DieseFunktion ist zu verwenden, wenn
die Akkuzellen für eine bestimmte Zeit nicht
V. Schnellladefunktion
M't QC3.0 Netzteil v erwenden,legenSieeineAkkuzelle ein.Wennder interne
Widerstand niedriggenugist,werdenmaximal3Aaufgeladen. D ieAkkuzellen werden
mlt2A adestrom für jeweils zwei Akkuzellen in den Ladeschächten, OderIA für 3,
Oder 4 Akkuzellen in den Ladeschächten a ufgeladen.
Der Ladestrom mit herkömmlichen Netzteil (IOW)beträgt für eine Akkuzelle 2A,
für 2 Akkuzellen jeweils IA und für 3, Oder4 Akkuzel en jeweils 0,5A.
VI. An / Aus LCD-Display
1.Wirdnacheiner Minuteam Ladegerät nichtsgeändert, s oschaltetdie Beleuchtung
des LCDisplay auf Spar-Funktion (Dimmer)
2. LangerDrücken am „Curr"-Knopf und die AnzeigeWirdausgeschaltet
3. JedererneuterDruckauf einembeliebigemKnopfund dasDisplay schaltetan.
Bedeutung der Indikatorfarbe:
Grün:Standby / voll aufgeladen / Bewertung OderSpeichern abgeschlossen
Rot:Selbstüberprüfung / Ladezustand/Aktivierungszustand
Kein Licht: nicht mit Strom verbunden
Garantie
BittebringenSiedasProduktmit derGarantienummer u nd hrerQu•ttungzueinem
Händler in hrer Nähe, um technischen Servicezu erhalten.
• 15 Tagekostenloser Ersatz.
• 24 Monate kostenlose Reparatur.Falls Probleme nach 24 Monaten auftreten, bieten wir
weiterhinkostenlose Reparatur an,berechnen aberdasMaterial.
• Lebenslangertechnischer Service.
Achtung:
1. Absichtlich herbeigeführte Beschädigungensind nicht inklusive der Garantie.
2. BeiFragen wendenSiesich bitte an unsereE-Mail-Adresse für den After-Saks-Service:
service@xtar.cc(für den Weltmarkt).
Anti-Fake
1. Entfernen Siedas fälschungssichere Label von der Packung,um die 18-stellige Nummer
abzulesen.
2. GebenSie die Nummer auf www.xtar.cc ein ( Contact us - Anti-fake
Warnung
1. stdie Stromversorgung nicht ausreichend, Wird das Ladegerät den Ladestrom
red
2. LadenSiekeineunpassenden Batterienmit dem adegerät.
3. Halten Sie das Gerätfern von Feuchtigkeit, Wasserund Schmutz.
4. Kinder sollten das Gerit nur unter Aufsicht von Erwachsenen benutzen.
5. Benutzen Oder demontieren Siedas Gerätnicht falls es beschädigt 'St.
6. Fürweitereund aktuelleInformatuionen gehenSieaufwww.xtar.cc.
benutzt werden sollten.
