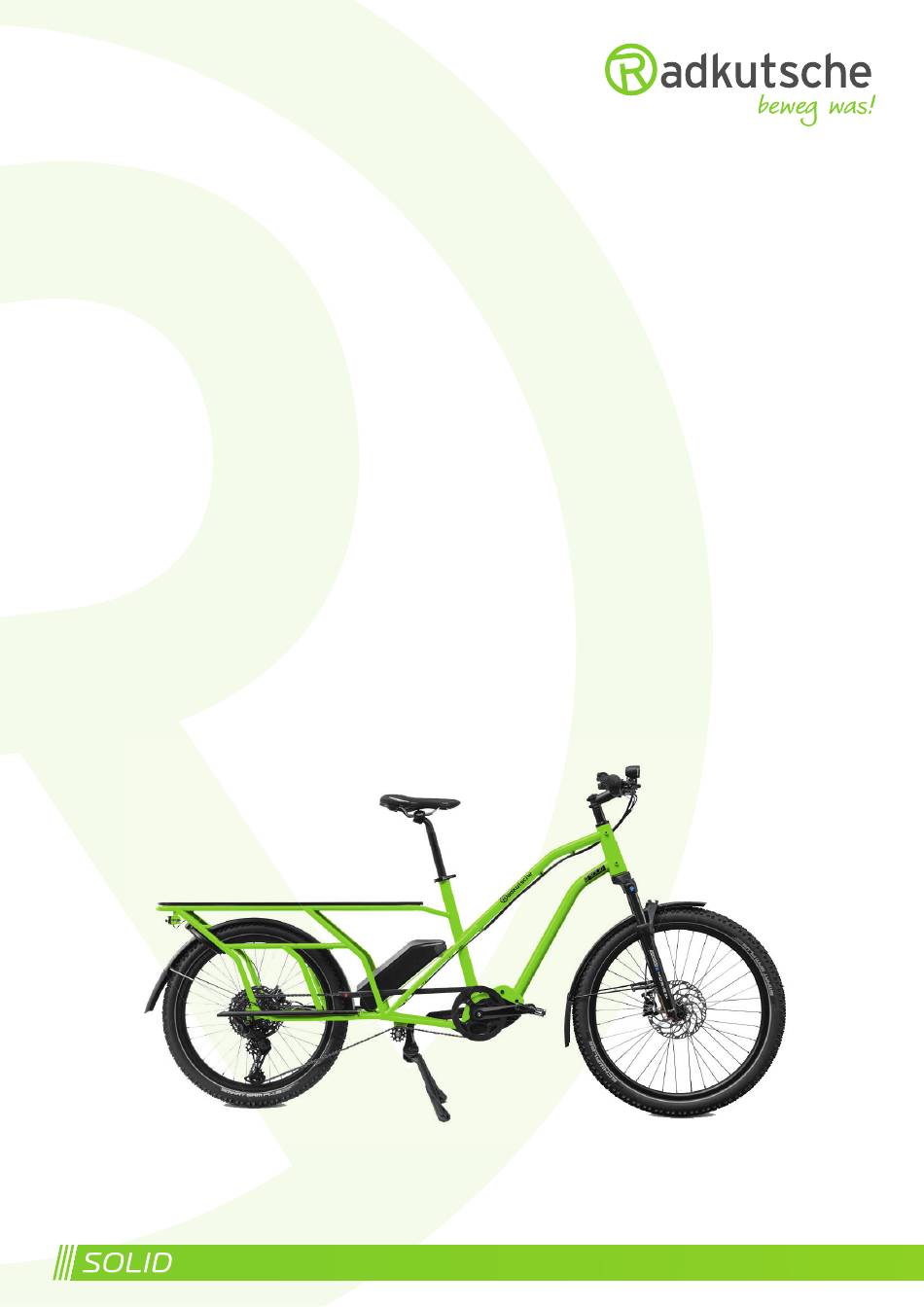

- Seite 1 BEDIENUNGSANLEITUNG SOLID...
- Seite 2 Als extra stabiles, aber dennoch wendiges zweirädriges Lastenrad lässt sich unser Modell SOLID auch mit einem maximalen Gesamtgewicht von bis zu 180 kg immer noch wunderbar leicht manövrieren und bringt jegliche Last sicher ans Ziel. Damit Sie jederzeit den optimalen Fahrspaß...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Zu dieser Anleitung ......................3 2. Technische Daten & Grundaufbau des SOLID ............. 4 3. Betrieb im öffentlichen Straßenverkehr ............... 6 4. Bestimmungsgemäßer Gebrauch ................... 7 5. Vor der ersten Fahrt ......................8 5.1. Anpassung des Fahrrads an den Fahrer/die Fahrerin ............8 5.2. -
Seite 4: Zu Dieser Anleitung
Fachhändler, bei dem Sie Ihr SOLID erworben haben. Lesen Sie vor der ersten Fahrt mit Ihrem neuen Lastenrad die Bedienungsanleitung sorgfältig, auf- merksam und vollständig durch. Hier lernen Sie, wie das SOLID richtig bedient, gefahren und gewartet wird. Allgemeine Hinweise Dieses Hinweisschild markiert besonders hilfreiche Aspekte. -
Seite 5: Technische Daten & Grundaufbau Des Solid
TECHNISCHE DATEN & GRUNDAUFBAU DES SOLID Fahrradtyp Pedelec (bis 25 km/h) Rahmen handgeschweißter, robuster Stahlrohrrahmen Gabel - Starrgabel (Stahl), tapered, 15 x 110 mm - Federgabel 100 mm (opt.), tapered, 15 x 110 mm Länge 2140 mm Breite 740 mm (Lenker) Höhe... - Seite 6 Grundaufbau des SOLID 1. Rahmen 9. Akku (mit Ladeanschluss) 17. Schutzbleche 2. (Feder-) Gabel 10. Motor 18. Bremsscheibe 3. Sattel 11. Kurbeln 19. Kette 4. Sattelklemme 12. Pedale 20. Schaltung 5. Lenker 13. Vorderrad 21. Umlenkrolle 6. Scheinwerfer 14. Reifen 22.
-
Seite 7: Betrieb Im Öffentlichen Straßenverkehr
In der elektrisch unterstützten Version (Nenn- tierendem Material an den Laufrädern leistung max. 250 W, Unterstützung bis zu einer Geschwindigkeit von 25 km/h) gilt das SOLID als Pedelec. Im Straßenverkehr ist dieses Las- tenrad damit nach Straßenverkehrsgesetz ei- nem Fahrrad rechtlich gleichgestellt. Man benö- tigt also weder ein Versicherungskennzeichen noch eine Zulassung oder einen Führerschein... -
Seite 8: Bestimmungsgemäßer Gebrauch
BESTIMMUNGS- GEMÄSSER GEBRAUCH Die Transporträder der Firma Radkutsche sind Das Modell SOLID ist grundsätzlich für die Fort- für die Benutzung auf Straßen und befestigten bewegung einer einzelnen Person zugelassen. Wegen ausgelegt. Das Befahren von Treppen, Der Transport von Lasten ist nur in Verbindung Sprünge oder ähnliche Aktivitäten gehören da-... -
Seite 9: Vor Der Ersten Fahrt
Höhe. Andernfalls können Sie ihn wie folgt an den Fahrer/die Fahrerin verstellen: Bevor Sie sich auf die erste Fahrt mit Ihrem SOLID begeben, sollten Sie die Einstellmöglich- keiten für die Stellung von Sattel, Lenker und geschlossen Vorbau nutzen, um diese an Ihre Körpermaße und Vorlieben anzupassen. -
Seite 10: Hinweise Zum Sicheren Betrieb
Ihnen das Lastenrad zusätzlich eine Leucht- Testen Sie Lenkradien und Lenkverhalten. weste oder reflektierende Kleidung zu tragen. Durch den langen Radstand hat das SOLID Für mitfahrende Kinder empfehlen wir dies auch einen größeren Wendekreis als ein herkömm- tagsüber. Aufgrund der höheren Anforderungen liches MTB. -
Seite 11: Vor Jeder Fahrt
Der Hebel darf sich nicht bis oder Leitungen nach Knicken oder Scheuerstel- zum Lenker durchziehen lassen. Bei gezogenen len. Haben diese Beschädigungen, lassen Sie Bremshebeln darf sich das SOLID nicht mehr diese ersetzen. verschieben lassen. Sind die Bremsleitungen eingeklemmt oder abgeknickt? Es darf keine 2. - Seite 12 Auf diese dynamischen Belastungen 9. Anhängerbetrieb reagieren die unterschiedlichen Bauteile mit Das SOLID kann prinzipiell mit einem Fahrrad- Verschleiß, bei Überlastung ggf. auch mit Ermü- anhänger betrieben werden. Hierzu ist ein spe- dung. Untersuchen Sie Ihr Rad regelmäßig auf zieller Umbausatz erforderlich.
-
Seite 13: Parken & Diebstahlschutz
Fahrers von 80 kg beträgt die maximal zu- lässige Zuladung 60 kg. In Verbindung mit dem Mit der Trittbrett-Erweiterung entsteht eine Radkutsche Haltebügel sowie dem ebenfalls deutlich größere Fußauflagefläche. Dies ist be- konfigurierbaren Radkutsche Sit&Carry ist der sonders empfehlenswert, wenn 2 Kinder trans- Transport von Kindern zulässig. -
Seite 14: Bedienung Und Wartung Der Systemkomponenten
(inkl. Anbauteile) ca. 35 kg des Lenkers mit einem Spanngurt o.ä. am Hal- + Gewicht des Fahrers tebügel oder am Gepäckträger des SOLID gesi- + Gewicht der Zuladung chert werden. Beachten Sie, dass in diesem Fall Summe < 180 kg das Fahr- und Bremsverhalten beeinträchtigt... -
Seite 15: Batteriesystem
Sachschäden führen. Ihr Lastenrad-Motor ist zum Zeit- 9.4. Gangschaltung punkt der Übergabe korrekt mon- tiert und eingestellt. Service- und Das SOLID ist serienmäßig mit einer langlebi- HINWEIS! Wartungsarbeiten dürfen ausschließlich von gen und sportlichen Kettenschaltung, optional Fachkräften durchgeführt werden. -
Seite 16: Bremsanlage
Fachhändler durchführen lassen. Beide konfigurierbaren Bremssysteme sind in Nur dann kann die dauerhafte und sichere Funk- der Lage, das SOLID bei maximaler Zuladung tion aller Teile gewährleistet werden. Die ord- konform zur Lastenradnorm DIN 79010 zum nungsgemäße Wartung Ihres Lastenrads ist Teil Stehen zu bringen. - Seite 17 trockenen Lappen abstreifen. Dies hält Ihre Ket- regelmäßig auf austretende Bremsflüssigkeit te sauber und verlängert ihre Nutzungsdauer. sowie die Bremsleitungen auf Abrieb oder Kni- Wie bei jedem anderen Fahrrad verlängert re- cke. Eine beschädigte Bremsleitung kann zum gelmäßige Pflege und Wartung das Leben und Austritt von Bremsflüssigkeit und damit zu ei- damit den Wert Ihres SOLIDs und seiner Kom- nem starken Abfall der Bremsleistung oder zum...
- Seite 18 Aheadset-Lenkungslager Zuviel Spannung der Speichen hat zur Folge, prüfen und ggf. nachstellen dass Felge und Nabe beschädigt werden. Auf- grund der höheren Belastung müssen diese re- Ziehen Sie den Bremshebel der Vorderradbrem- gelmäßig kontrolliert werden. Wenn Sie nicht se und versuchen Sie das Fahrrad abwechselnd genau wissen wie Sie vorgehen sollen, fragen nach vorne und hinten zu bewegen.
-
Seite 19: Anzugsdrehmomente Für Verschraubungen
9.6.3. Anzugsdrehmomente Untersuchen Sie Ihr Fahrzeug bei der Reini- für Verschraubungen gung auch auf schadhafte Stellen, wie Risse, Materialverbiegungen oder Verfärbungen. Wen- den Sie sich bei Schäden an Ihren Zweiradhänd- DREHMOMENT- SCHRAUBE WERT ler und lassen Sie schadhafte Teile austauschen. Ist die Reinigung abgeschlossen, empfehlen wir Bremsscheibe 4–6 Nm... -
Seite 20: Nach Der Letzten Fahrt
LETZTEN FAHRT Der robuste Stahlrahmen und die hochwerti- Sollten Sie Ihren Akku entsorgen wollen, kon- gen Komponenten sorgen dafür, dass Ihr SOLID taktieren Sie bitte den Händler oder Radkutsche für ein langes Fahrradleben ausgelegt wurde. GmbH. Seine korrekte Entsorgung ist beson- Um unser Nachhaltigkeits- und Qualitätsver-... -
Seite 21: Große Händlerinspektionen Nach Wartungs- Und Instandhaltungsplan
GROSSE HÄNDLERINSPEKTIONEN NACH WARTUNGS- UND INSTANDHALTUNGSPLAN KILOMETER- DATUM & UNTERSCHRIFT der BEMERKUNG STAND Service-Werkstatt/STEMPEL 500 Kilometer 2.500 Kilometer 5.000 Kilometer 7.500 Kilometer 10.000 Kilometer 12.500 Kilometer 15.000 Kilometer 17.500 Kilometer 20.000 Kilometer... - Seite 22 KILOMETER- DATUM & UNTERSCHRIFT der BEMERKUNG STAND Service-Werkstatt/STEMPEL 22.500 Kilometer 25.000 Kilometer 27.500 Kilometer 30.000 Kilometer 32.500 Kilometer 35.000 Kilometer...
-
Seite 23: Gesetzliche Gewährleistung Und Garantie
GESETZLICHE GEWÄHRLEISTUNG UND GARANTIE Gewährleistung dieser Bedienungsanleitung verursacht worden Der Hersteller oder der Händler haftet im Rah- ist. Auch der Austausch von Verschleißteilen, men der gesetzlichen Gewährleistung 24 Mona- wie Bremsbelägen, Schaltzügen oder Reifen te ab Übergabe für Sachmängel an dem von Ih- wird nicht von der Gewährleistung abgedeckt. -
Seite 24: Eg-Konformitätserklärung 2024
Radkutsche GmbH Holzwiesen 8 D-72147 Nehren +49 7473 5020777 Diese Erklärung gilt für alle Exemplare und verliert ihre Gültigkeit bei nicht mit uns abgestimmten Änderungen an diesem Produkt. Nehren, den 03. 06. 2024 Stefan Rickmeyer & Rafael Liebsch Geschäftsführer Radkutsche GmbH... - Seite 25 Eine Haftung von Herausgeber und sonstigen Dritten für Beiträge in dieser Broschüre und sich daraus ergebende Schäden – gleich welcher Art – sind ausgeschlossen, es sei denn es liegt grobes Verschulden vor. ©2024 Radkutsche GmbH: Druckfehler, Irrtümer und technische Änderungen vorbehalten...
- Seite 26 Radkutsche GmbH Holzwiesen 8 D-72147 Nehren +49 7473 5020777 info@radkutsche.de www.radkutsche.de Gemeinsam können wir Mobilität verändern. Steig auf und beweg was! Stand: 07/2024...
