Schritt 5:
Wiederholen Sie die Schritte 1 bis 4 für die zweite
Flächenhälfte.
8.
Abschnitt 2: Querruderservos und –ge-
stänge montieren
Schritt 1:
Legen Sie sich alle benötigten Komponenten, ein-
schließlich des nicht im Bausatz enthaltenen Ser-
vos, für die Montage bereit.
Schritt 2:
Fädeln Sie von der Wurzelrippe aus vorsichtig ein
biegsames Werkzeug zum Ausbruch für die Servo-
position ein. Ziehen Sie das Servokabel nach außen
durch, wie es auf dem Bild dargestellt ist.
An dieser Stelle wird das Servokabel aus der Fläche
geführt.
Schritt 3:
Mit einem 1,5 mm Bohrer bringen Sie 4 Löcher zur
Servobefestigung an. Danach montieren Sie das
Servo mit den beigefügten Kreuzschlitzschrauben in
seiner Halterung.
Montageanleitung AngelS 30E
4

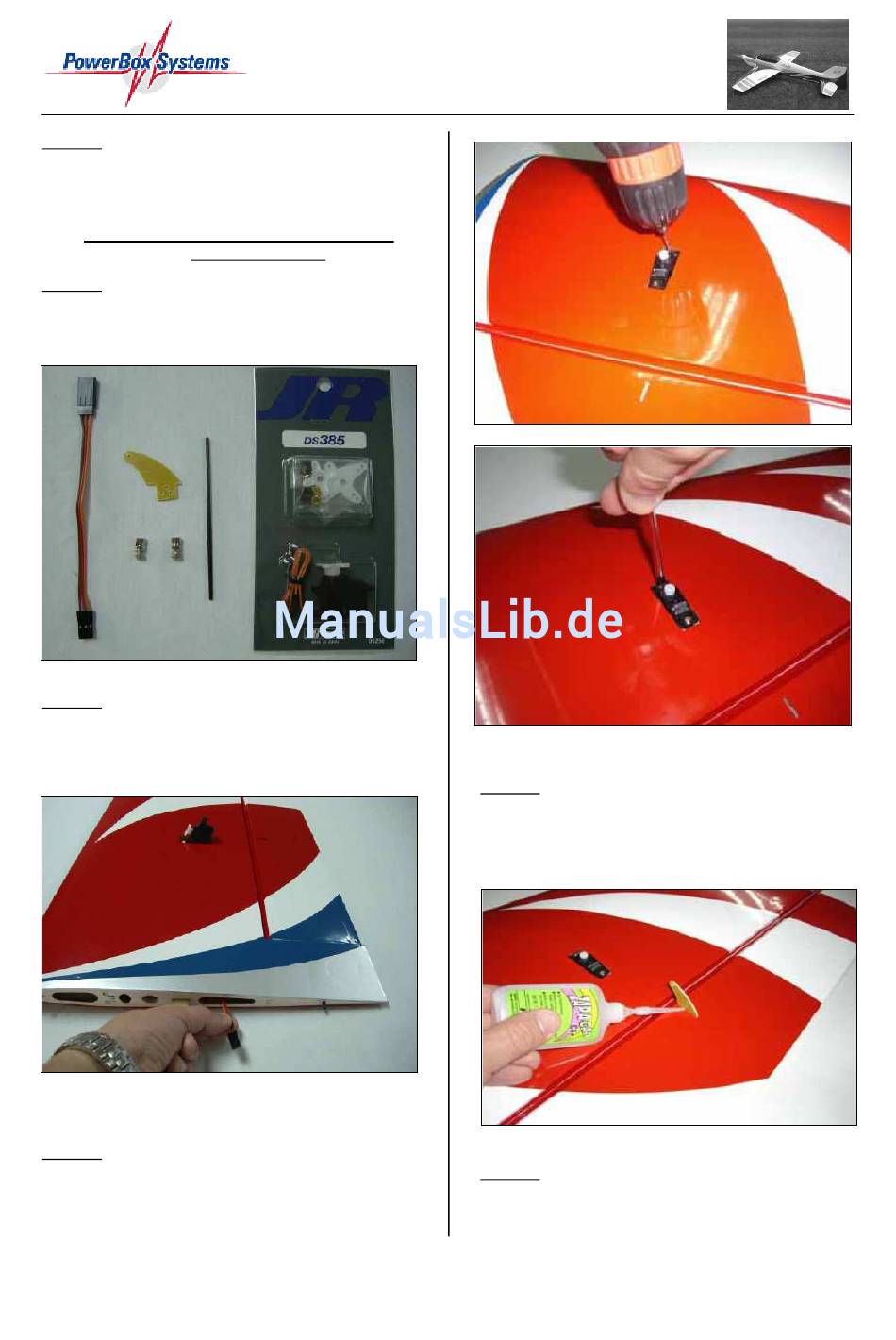

Die Bilder zeigen diese Arbeitsschritte
Schritt 4:
Kleben Sie mit Sekundenkleber mittlerer Viskosität
das GfK-Ruderhorn in die Querruderklappe. Stellen
Sie sicher, dass kein Kleber auf die Folie läuft und
sie verschmutzt.
Schritt 5:
Montieren Sie das Querrudergestänge, wie es das
folgende Bild zeigt.
