3
INSTALLAZIONE
1. Segnare sulla parete due fori di fissaggio attraverso la staffa di montaggio a parete. La distanza tra i fori deve essere di 60 mm. Assicurarsi
che tutti i cavi possano passare dal centro della staffa di montaggio a parete.
2. Smontare la staffa, quindi con un trapano a mano da 6 mm praticare i due fori di fissaggio sulla parete segnati in precedenza.
3. Utilizzare due viti a croce ST4X20 per fissare la staffa di montaggio alla parete.
4. Una volta eseguiti i fori di fissaggio, inserire i due tasselli in plastica in dotazione.
5. Accertarsi che tutti i cavi siano nella scatola incorporata 86.
6. Fissare la staffa di montaggio a parete sulla scatola da incasso 86 con due viti a croce M4X30.

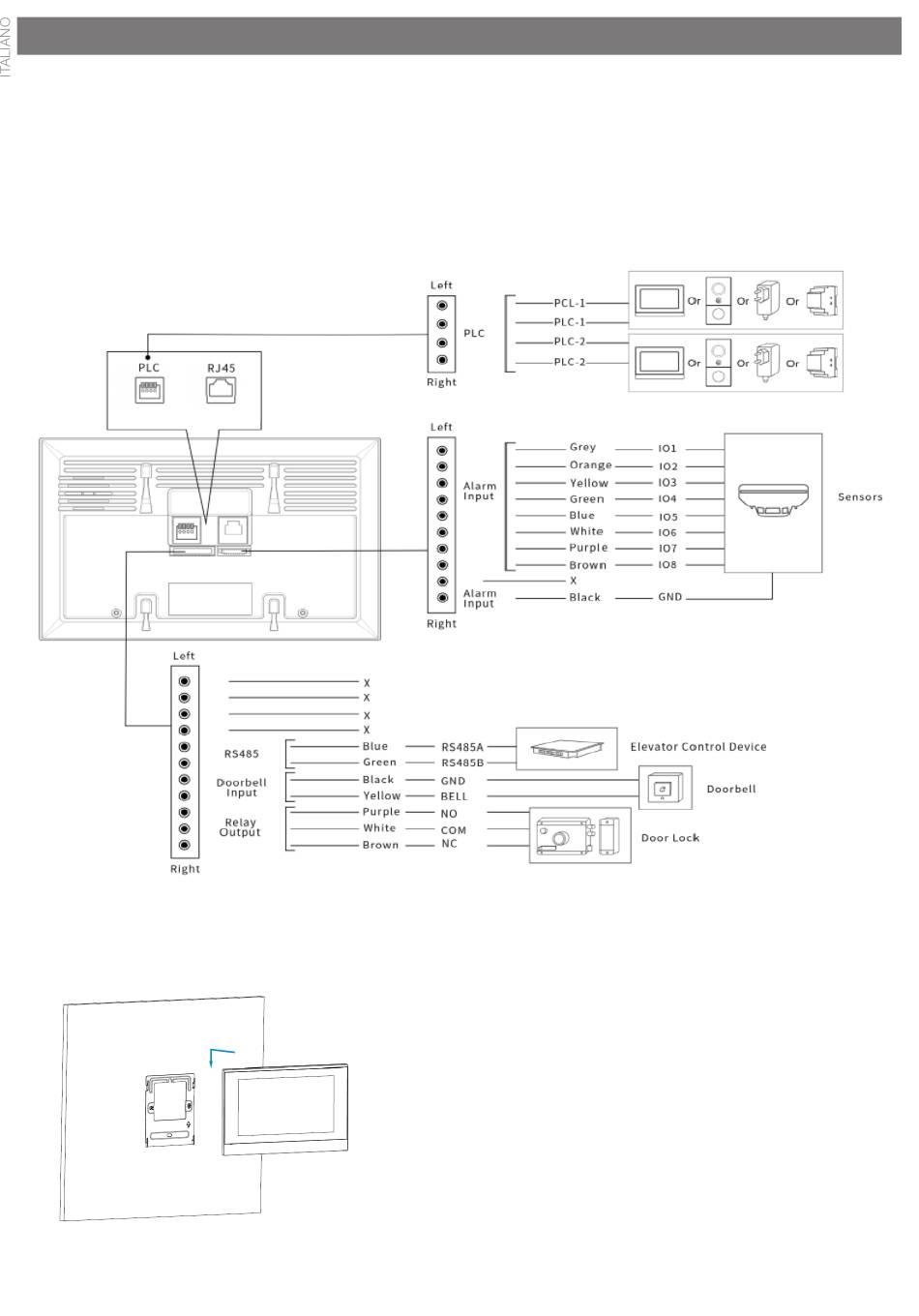

7. Collegare i fili secondo la Figura 3.
Nota
I PLC-1 e PLC-2 non sono polarizzati.
8. Allineare il dispositivo con la staffa di montaggio a parete. Spingere verso il basso per fissare saldamente il dispositivo (Figura 4).
Figura 4: Montaggio del dispositivo
8
Figura 3: Cablaggio del monitor per interni MyBell 2-Wire
