Das DS3231 RTC-Modul hat sechs Pins auf der einen Seite und weitere
vier für die Stromversorgung und die I2C-Schnittstellenleitungen auf der

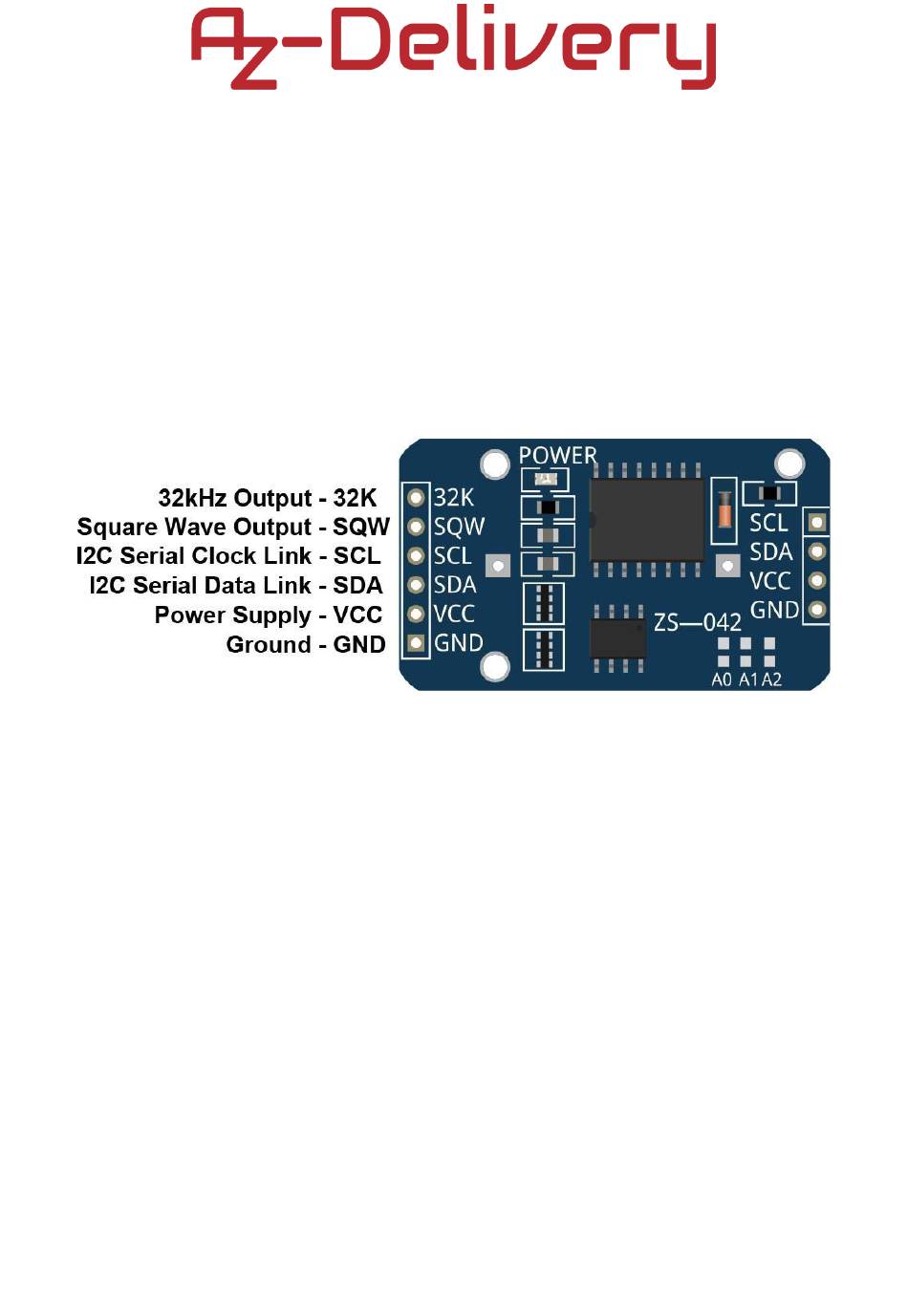

anderen Seite. Die Pinbelegung ist in der folgenden Abbildung dargestellt:
Das DS3231 RTC-Modul arbeitet sicher mit 3,3V Spannung.
Der 32K-Ausgangsstift ist ein quarzgesteuerter Oszillator-Ausgangsstift. Er
liefert
ein
32kHz-Rechtecksignal
Referenzsignals für andere Geräte verwendet werden. Wenn er nicht
verwendet wird, kann er potentialfrei gelassen werden.
Der
SQW-Pin
Alarmbedingungen oder ein Rechteck-Ausgangssignal liefern.
Die Pinbelegung
kann
entweder
und
kann
zur
ein
Interrupt-Signal
Einspeisung
des
aufgrund
von
