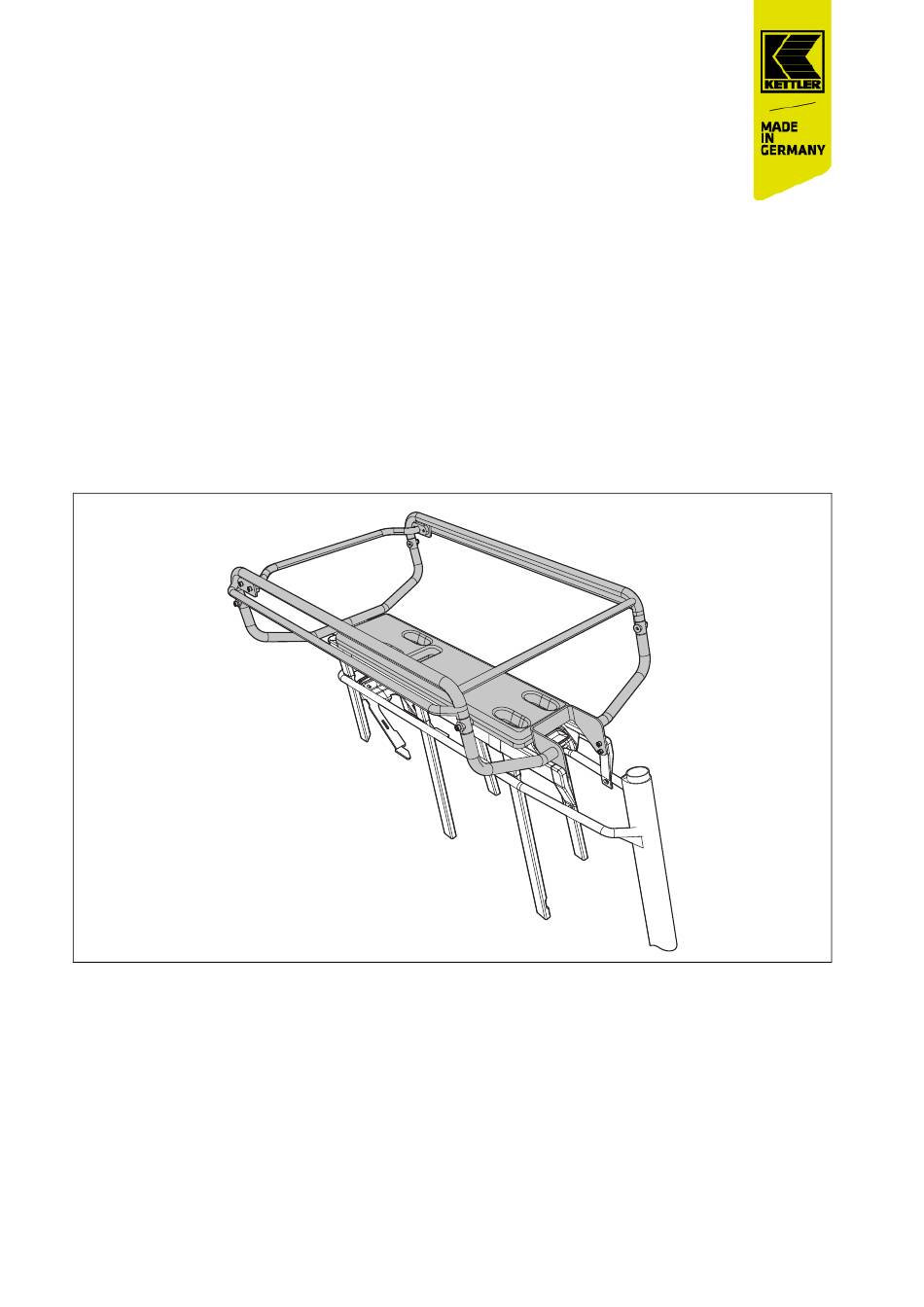

- Seite 1 WICHTIG VOR MONTAGE SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHLESEN Montage- und Bedienungsanleitung KETTLER Passenger Bench Quadriga Cargoline / Flair KETTLER Passenger Rail Quadriga Cargoline / Flair MY21K99_01_1.0_20.10.2023...
- Seite 2 In der Montage- und Bedienungsanleitung finden Diese Anleitung enthält wichtige Informationen Sie die folgenden Schreibweisen: zur Montage und Bedienung der Passenger Schreibweise Verwendung Bench Quadriga Cargoline / Flair und der Abbildungsunterschrift Abbildung 1: Passenger Rail Quadriga Cargoline / Flair. Dreieck Handlungsanweisung ...
- Seite 3 Montageanleitung KETTLER Passenger Bench und Rail Sicherheit Bei Unsicherheiten oder fehlenden Kenntnissen, Montage im Fachhandel durchführen lassen. Bestimmungsgemäße Verwendung Nur für die Passenger Bench bzw. für die Die Passenger Bench und die Passenger Rail Passenger Rail vorgesehene Teile und sind ausschließlich zur Montage und Verwendung...
- Seite 4 Montageanleitung KETTLER Passenger Bench und Rail Passenger Bench bzw. Passenger Rail und Lastenrad vor jeder Fahrt prüfen. Das Lastenrad mit der Passenger Bench bzw. Passenger Rail in folgenden Fällen nicht verwenden: Komponenten weisen übermäßigen Verschleiß, Risse, Verformungen oder Farbveränderungen auf...
- Seite 5 [M5x12] [M6x12] [M5x12] [M5x30] [M5] Abbildung 1: Passenger Bench und Passenger Rail Bezeichnung Montage für Passenger Bench Passenger Bench Klettband mit Öse vorderes Rahmenteil hinteres Rahmenteil Passenger Rail Bügel Querstrebe Tabelle 4: Übersicht KETTLER Passenger Bench und Passenger Rail MY21K99_01_1.0_20.10.2023...
- Seite 6 Montageanleitung KETTLER Passenger Bench und Rail Lieferumfang Passenger Bench Stück Passenger Bench Quadriga Cargoline / Flair Passenger Bench Tabelle 5: Lieferumfang Passenger Bench Lieferumfang Passenger Rail Stück Passenger Rail Quadriga Cargoline / Flair Bügel (YA307-01011) Querstrebe (YA307-01021) vorderes Rahmenteil (YA307-01031)
- Seite 7 Montageanleitung KETTLER Passenger Bench und Rail Montage Passenger Rail Vorbereitende Arbeiten Alle Teile der Passenger Rail auspacken. Vor der Montage alle Komponenten der Passenger Rail auf Beschädigungen, scharfe Kanten oder Grate prüfen. Fachhandel kontaktieren, wenn Beschädigungen, scharfe Kanten oder Grate festgestellt wurden.
- Seite 8 Montageanleitung KETTLER Passenger Bench und Rail Abbildung 3: Oberes Rahmenteil befestigen Bügel (5) und Querstrebe (6) mit Schrauben (E) verbinden. Oberen Rahmenteil aufstecken und mit Schrauben (F), Unterlegscheiben (G) und Stoppmuttern (H) befestigen. Wichtig Schrauben mit einem Drehmoment handfest (2-4 Nm) anziehen.
- Seite 9 Montageanleitung KETTLER Passenger Bench und Rail Montage Passenger Bench Vorbereitende Arbeiten Passenger Bench auspacken. Passenger Bench und Lastenrads auf Beschädigungen, scharfe Kanten oder Grate prüfen. Fachhandel kontaktieren, wenn Beschädigungen, scharfe Kanten oder Grate festgestellt wurden. Lastenrad auf den Ständer stellen.
- Seite 10 Montageanleitung KETTLER Passenger Bench und Rail Abbildung 5: Passenger Bench befestigen Klettbänder (2) unter dem Gepäckträger entlang führen und in Ösen einfädeln. Klettbänder fest nach unten ziehen unter dem Gepäckträger schließen. Wichtig Sicherstellen, dass die Passenger Bench fest sitzt und sich nicht bewegen lässt.
- Seite 11 Montageanleitung KETTLER Passenger Bench und Rail Montage Kindersitz (Zubehör) Für die in Tabelle 3 genannten Lastenräder sind Kindersitze als optionales Zubehör erhältlich. Es können bis zu zwei Kindersitze hintereinander in die dafür vorgesehenen Halterungen gesteckt werden. Bei Verwendung eines Kindersitzes in der hinteren Position darf die Querstrebe (6) der Rail nicht verbaut sein.
- Seite 12 Montageanleitung KETTLER Passenger Bench und Rail Reinigung und Pflege HINWEIS Beschädigung durch falsche Reinigung und Pflege! Eine unsachgemäße Reinigung und Pflege der Flexbox kann zu Beschädigungen führen. Keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen verwenden.
- Seite 13 Montageanleitung KETTLER Passenger Bench und Rail Demontage Die Demontage der Passenger Bench und der Passenger Rail erfolgt in umgekehrter Reihenfolge. MY21K99_01_1.0_20.10.2023...
- Seite 14 Montageanleitung KETTLER Passenger Bench und Rail Entsorgung Entsorgung von Verpackungsmaterial Verpackung sortenrein entsorgen: Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung geben. Bench und Rail gemäß lokal geltenden Verordnungen entsorgen. MY21K99_01_1.0_20.10.2023...
