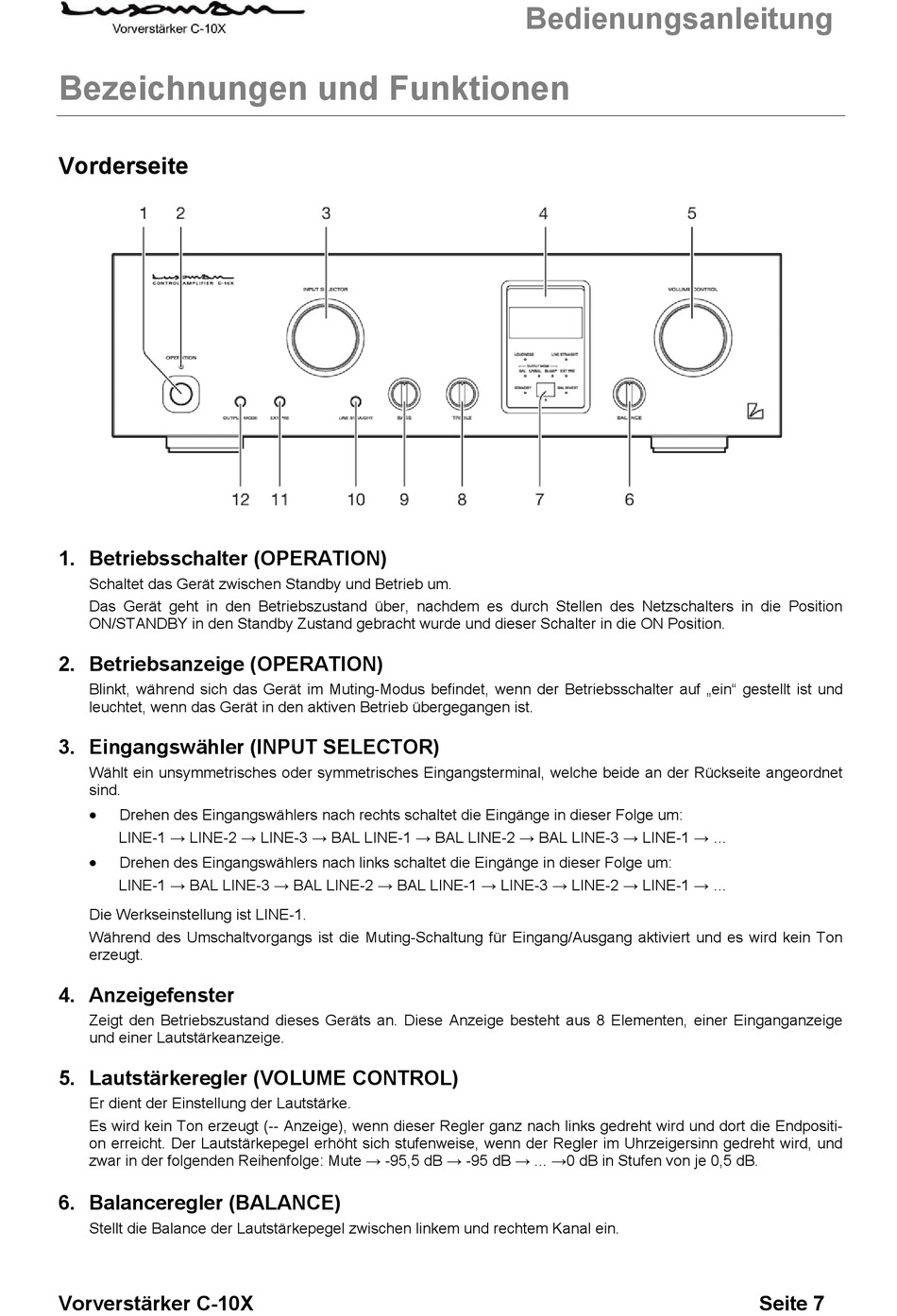

Bezeichnungen und Funktionen
Vorderseite
1. Betriebsschalter (OPERATION)
Schaltet das Gerät zwischen Standby und Betrieb um.
Das Gerät geht in den Betriebszustand über, nachdem es durch Stellen des Netzschalters in die Position
ON/STANDBY in den Standby Zustand gebracht wurde und dieser Schalter in die ON Position.
2. Betriebsanzeige (OPERATION)
Blinkt, während sich das Gerät im Muting-Modus befindet, wenn der Betriebsschalter auf „ein" gestellt ist und
leuchtet, wenn das Gerät in den aktiven Betrieb übergegangen ist.
3. Eingangswähler (INPUT SELECTOR)
Wählt ein unsymmetrisches oder symmetrisches Eingangsterminal, welche beide an der Rückseite angeordnet
sind.
Drehen des Eingangswählers nach rechts schaltet die Eingänge in dieser Folge um:
LINE-1 → LINE-2 → LINE-3 → BAL LINE-1 → BAL LINE-2 → BAL LINE-3 → LINE-1 → ...
Drehen des Eingangswählers nach links schaltet die Eingänge in dieser Folge um:
LINE-1 → BAL LINE-3 → BAL LINE-2 → BAL LINE-1 → LINE-3 → LINE-2 → LINE-1 → ...
Die Werkseinstellung ist LINE-1.
Während des Umschaltvorgangs ist die Muting-Schaltung für Eingang/Ausgang aktiviert und es wird kein Ton
erzeugt.
4. Anzeigefenster
Zeigt den Betriebszustand dieses Geräts an. Diese Anzeige besteht aus 8 Elementen, einer Einganganzeige
und einer Lautstärkeanzeige.
5. Lautstärkeregler (VOLUME CONTROL)
Er dient der Einstellung der Lautstärke.
Es wird kein Ton erzeugt (-- Anzeige), wenn dieser Regler ganz nach links gedreht wird und dort die Endpositi-
on erreicht. Der Lautstärkepegel erhöht sich stufenweise, wenn der Regler im Uhrzeigersinn gedreht wird, und
zwar in der folgenden Reihenfolge: Mute → -95,5 dB → -95 dB → ... →0 dB in Stufen von je 0,5 dB.
6. Balanceregler (BALANCE)
Stellt die Balance der Lautstärkepegel zwischen linkem und rechtem Kanal ein.
Vorverstärker C-10X
Bedienungsanleitung
Seite 7
