Inhaltszusammenfassung für Luxman L-507uX Mark II

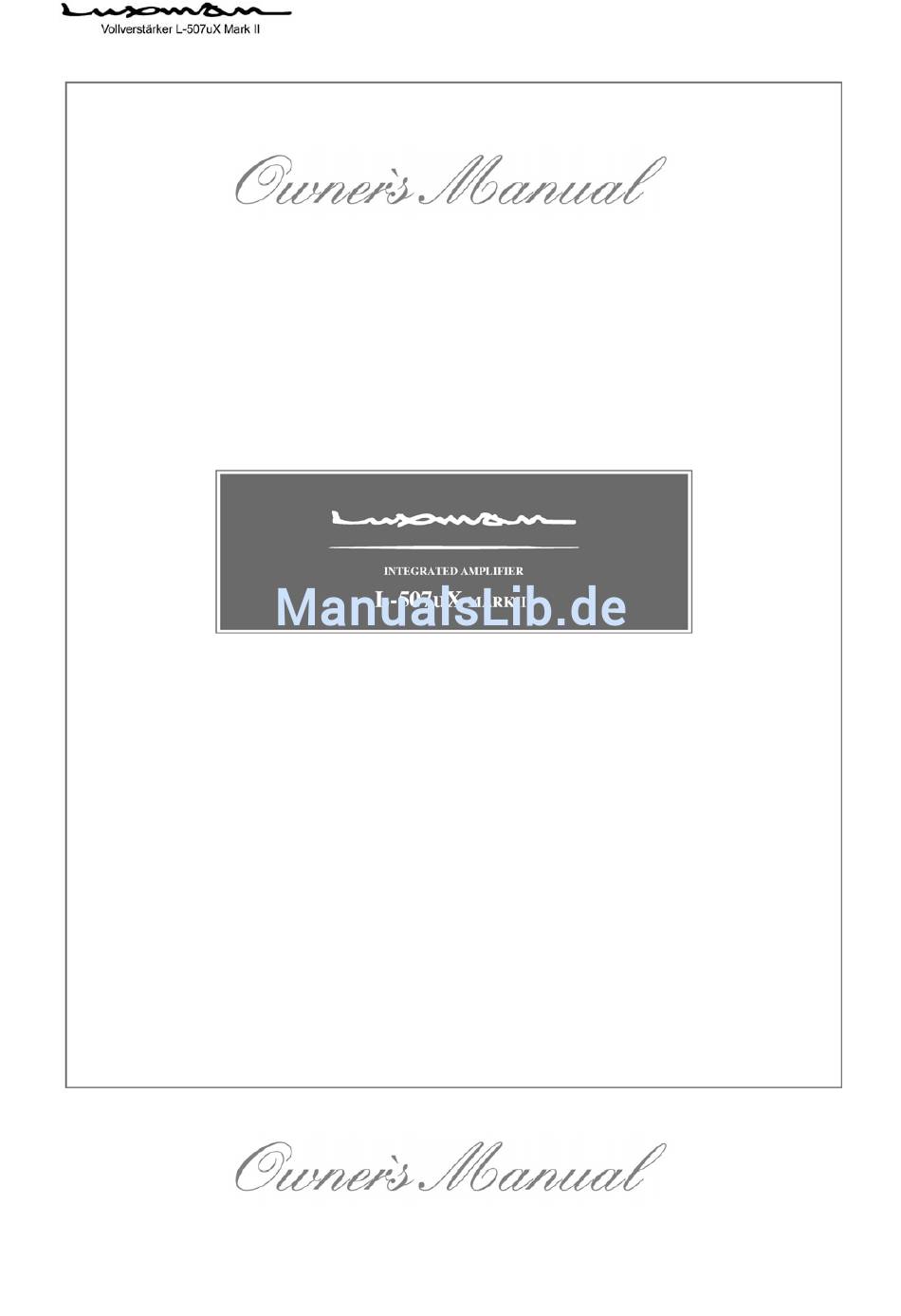

- Seite 1 Bedienungsanleitung Vollverstärker L-507uX Mark II Seite 1...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Inhalt Vorsichtsmaßnahmen ..................3 Eigenschaften des L-507uX Mark II ..............5 Bezeichnungen und Funktionen ................ 7 Anschlüsse ......................15 Betrieb des L-507uX Mark II ................19 Verwendung der Fernbedienung ............... 21 Blockschaltbild ....................23 Technische Daten ....................24 Fehlerbehebung ....................25 Kontaktadressen .................... -
Seite 3: Vorsichtsmaßnahmen
Falls die Erdungsverbindung nicht ordentlich angeschlossen ist, können Störgeräusche sowie Brummtö- ne erzeugt werden, was sich auch in einem verschlechterten Signal/Rauschverhältnis äußert. Batterien Vorsicht: Die in der Fernbedienung verwendeten Batterien sollten nicht übertriebener Hitze wie zum Beispiel direkter Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt werden. Vollverstärker L-507uX Mark II Seite 3... -
Seite 4: Vorsicht Beim Anschluss Der Lautsprecher
Substanzen oftmals die Geräteoberfläche beschädigen können. Sicherheitsvorkehrungen Vorsicht Dieses Gerät ist schwer. Seien Sie deshalb bitte beim Auspacken, Transportieren und der Installation vorsichtig. Falls Sie diese Arbeiten selbst ausführen, dann könnten Sie sich bei Unvorsichtigkeit verletzen. Seite 4 Vollverstärker L-507uX Mark II... -
Seite 5: Eigenschaften Dieses Geräts
Dieser Verstärker ist mit großen Lautsprecherrelais mit niedrigem Widerstand in 2 parallelen Strukturen ausgestattet, um so die Impedanz der Lautsprecherausgänge zu verringern. Beeline Konstruktion (direkte Verbindung) LUXMAN’s „Beeline“ Konstruktion ermöglicht es, das Audio-Eingangssignal auf dem optimalen und kür- zesten Weg an die Lautsprecherausgänge weiterzuleiten. Wahlschalter IC Es wird ein Wahlschalter IC von hoher Tonqualität verwendet, welcher auch im Vorverstärker C-900u... -
Seite 6: Auftrennfunktion
Der Kopfhöreranschluss erlaubt es Ihnen, Ihre Musik selbst zu mitternächtlicher Stunde zu genießen. Zeigerinstrument Dieser Verstärker ist mit LED beleuchteten Zeigerinstrumenten ausgestattet, was die Sichtbarkeit im Hörraum verbessert. Fernbedienung aus Aluminium Die hochwertige Fernbedienung mit Aluminiumgehäuse kann auch geeignete CD/SACD Spieler steuern. Seite 6 Vollverstärker L-507uX Mark II... -
Seite 7: Bezeichnungen Und Funktionen
Zeigt den mit dem Eingangswahlschalter oder an der Fernbedienung gewählten Eingang an. 5. Anzeigefenster Zeigt den Betriebszustand des Verstärkers an. Die Anzeige besteht aus 7 Anzeigeelementen und 2 Leistungsanzeigen. 6. Empfänger für die Fernbedienung (REMOTE) Empfängt die Signale der mitgelieferten Fernbedienung. Vollverstärker L-507uX Mark II Seite 7... -
Seite 8: Kopfhörerbuchse (Phones)
Dieser Regler erlaubt es dem Hörer, die relativen Lautstärkepegel des linken und rechten Kanals einzustellen. Drehen des Reglers gegen den Uhrzeigersinn bewirkt eine Erhöhung der Lautstärke des linken Ka- nals, und Drehen des Knopfes im Uhrzeigersinn bewirkt eine Erhöhung der Lautstärke des rechten Kanals. Seite 8 Vollverstärker L-507uX Mark II... -
Seite 9: Aufnahmeschalter (Rec Out)
Ton ohne hohe Frequenzen erhalten, was auf die unterschiedliche Impedanz zu- rückzuführen ist. Wählt einen Tonabnehmer des Typs MM (Moving Magnet) mit hoher Ausgangsspann- ung. 17. Monitorschalter (MONITOR) Schaltet um zwischen Verwendung und Nicht-Verwendung der Monitor-Eingangsterminals (MONI- TOR) an der Rückseite des Geräts. Vollverstärker L-507uX Mark II Seite 9... - Seite 10 Off: (Monitoranzeige ausgeschaltet): Ermöglicht die Wiedergabe des mit dem Eingangswahl- schalter gewählten Eingangssignals. Dieser Schalter wechselt zwischen Monitor Ein und Monitor Aus. Die Monitoranzeige leuchtet, wenn sich der Monitorschalter in der Position On befindet. Seite 10 Vollverstärker L-507uX Mark II...
-
Seite 11: Bezeichnungen Und Funktionen - Anzeigefenster
Leuchtet, wenn der Netzstecker an eine Wandsteckdose angeschlossen ist und sich der Betriebs- schalter in der ausgeschalteten Position befindet. Diese Anzeige schaltet sich aus, wenn der Netzstecker gezogen wird oder der Betriebsschalter sich in der eingeschalteten Position befindet. Diese Anzeige blinkt, wenn die Schutzschaltung aktiviert ist. Vollverstärker L-507uX Mark II Seite 11... -
Seite 12: Sensor Für Die Fernbedienung (Remote)
Stellen Sie Subsonic, Mono oder Loudness ein, nachdem der Line Straight Schalter wieder in die Position Off gebracht worden ist. 9. Auftrenn Anzeige (SEPARATE) Leuchtet, wenn der Auftrennschalter aktiviert ist. Die Subsonic-, Mono- und Loudnessfunktion können mittels der mitgelieferten Fernbedie- nung (RA-17A) ein- und ausgeschaltet werden. Seite 12 Vollverstärker L-507uX Mark II... -
Seite 13: Bezeichnungen Und Funktionen - Rückseite
Hier wird der Audioeingang/Audioausgang eines Aufnahmegeräts angeschlossen. Der Audioeingang eines Aufnahmegeräts wird mit REC OUT verbunden, und der Audioausgang eines Aufnahmegeräts wird mit MONITOR verbunden. Setzen Sie keine Kurzschlussbuchsen in den REC OUT Anschluss ein. Es wird dann kein Ton erzeugt. Vollverstärker L-507uX Mark II Seite 13... -
Seite 14: Vorverstärkerausgangsterminal (Pre Out)
Das rechte Lautsprecherterminal sollte mit der rechten Seite verbunden werden, und das linke Universelles Lautsprecherterminal mit dem linken Lautsprecher. Terminal Dabei bitte die Polarität beachten! Die Kabel können sowohl von unten als auch von oben eingesetzt werden. Seite 14 Vollverstärker L-507uX Mark II... -
Seite 15: Anschlüsse
Bedienungsanleitung Anschlüsse Vollverstärker L-507uX Mark II Seite 15... -
Seite 16: Vor Dem Anschluss
Phasen des wiedergegebenen Tons sowohl des rechten als auch des linken Lautsprechers ebenso umgekehrt. Beachten Sie in diesem Fall, dass die Lautstärke im unteren Frequenzbereich verringert ist und sich die akustische Stabilität verschlechtert und somit bei normaler Stereowiedergabe versagt. Seite 16 Vollverstärker L-507uX Mark II... - Seite 17 Bedienungsanleitung Anschlüsse Vollverstärker L-507uX Mark II Seite 17...
-
Seite 18: Der Anschluss Eines Plattenspielers
Wird dieser Verstärker ohne die Auftrennung in Vor- und Endverstärker verwendet, dann stellen Sie den Auftrennschalter auf OFF, oder es wird kein Ton erzeugt. Setzen Sie keine Kurzschlussstecker in die PRE OUT Buchsen, da dann kein Ton erzeugt wird. Seite 18 Vollverstärker L-507uX Mark II... -
Seite 19: Betrieb Des L-507Ux Mark Ii
1. Wählen Sie eine Quelle, welche aufgenommen werden soll, mit dem Eingangswahlschalter aus. 2. Stellen Sie den Aufnahmeschalter in die Position ON. 3. Spielen Sie die aufzunehmende Quelle ab und versetzen Sie den Rekorder in den Aufnahmestatus. Vollverstärker L-507uX Mark II Seite 19... -
Seite 20: Die Vorgangsweise Bei Zeitgesteuerter Aufnahme
Sie die Line Straight Taste MONO am Gerät einmal, während Sie den Betriebsschalter LOUDNESS gedrückt halten, und der Betriebszustand schaltet LINE STRAIGHT von On auf OFF. SEPARATE Mehr ist nicht notwendig, um den Speicher rückzustellen. Seite 20 Vollverstärker L-507uX Mark II... -
Seite 21: Verwendung Der Fernbedienung
Diese Funktion ist sehr effektiv, besonders wenn eine Schallplatte verwellt oder ein Tieftöner auf- grund von Schwingungen im ultratiefen Frequenzbereich zu vibrieren beginnt. Der Schalter wechselt zwischen Subsonic Funktion ein und aus. Die Subsonic Anzeige leuchtet, wenn sich der Subsonic Schalter in der Position ON befindet. Vollverstärker L-507uX Mark II Seite 21... -
Seite 22: Fernbedienung
Taste gedrückt wird. Ersetzen Sie in diesem Fall beide Batterien durch neue Batterien des gleichen Typs. Wird die Fernbedienung für längere Zeit nicht verwendet, dann sollten die Batterien aus der Fernbe- dienung genommen werden. Seite 22 Vollverstärker L-507uX Mark II... -
Seite 23: Blockschaltbild
Bedienungsanleitung Blockschaltbild Vollverstärker L-507uX Mark II Seite 23... -
Seite 24: Technische Daten
440 Breite x 178 Höhe x 454 Tiefe (Die Knöpfe an der Vordersei- te sind mit 20 mm und die Terminals an der Rückseite mit 27 mm berücksichtigt) Gewicht 25,0 kp (nur Verstärker) Die Technischen Daten können ohne vorherige Ankündigung geändert werden. Seite 24 Vollverstärker L-507uX Mark II... -
Seite 25: Fehlerbehebung
Tonarm des Plattenspielers ist nicht ordentlich hergestellt. Keine Wirkung der Klangregler Der Line Straight Schalter ist ak- Sollen Klangregler oder Balan- oder des Balancereglers tiviert. ceregler verwendet werden, dann muss der Line Straight Schalter deaktiviert sein. Vollverstärker L-507uX Mark II Seite 25... - Seite 26 Ge- schalter für etwa 1 Sekunde ge- rät so konstruiert, dass der Auf- drückt halten. trennschalter für das Umschal- ten zwischen Ein und Aus für etwa 1 Sekunde gedrückt gehal- ten werden muss. Seite 26 Vollverstärker L-507uX Mark II...
- Seite 27 Bedienungsanleitung Anmerkungen Vollverstärker L-507uX Mark II Seite 27...
- Seite 28 Bedienungsanleitung Anmerkungen Seite 28 Vollverstärker L-507uX Mark II...
-
Seite 29: Kontaktadressen
Bedienungsanleitung IAD GmbH. International Audio Distribution Johann- Georg- Halske- Str. 11 41 352 Korschenbroich Deutschland Tel.: 0049-2161-61783-0 Fax: 0049-2161-61783-50 E-Mail: info@iad-gmbh.de Satz- und Druckfehler vorbehalten. Übersetzung: H. Hirner, A – 3500 Krems, 171221 AG00987E69B Vollverstärker L-507uX Mark II Seite 29...
