Geräteübersicht; Montage - Cleanmaxx Lgy-01Y Gebrauchsanleitung

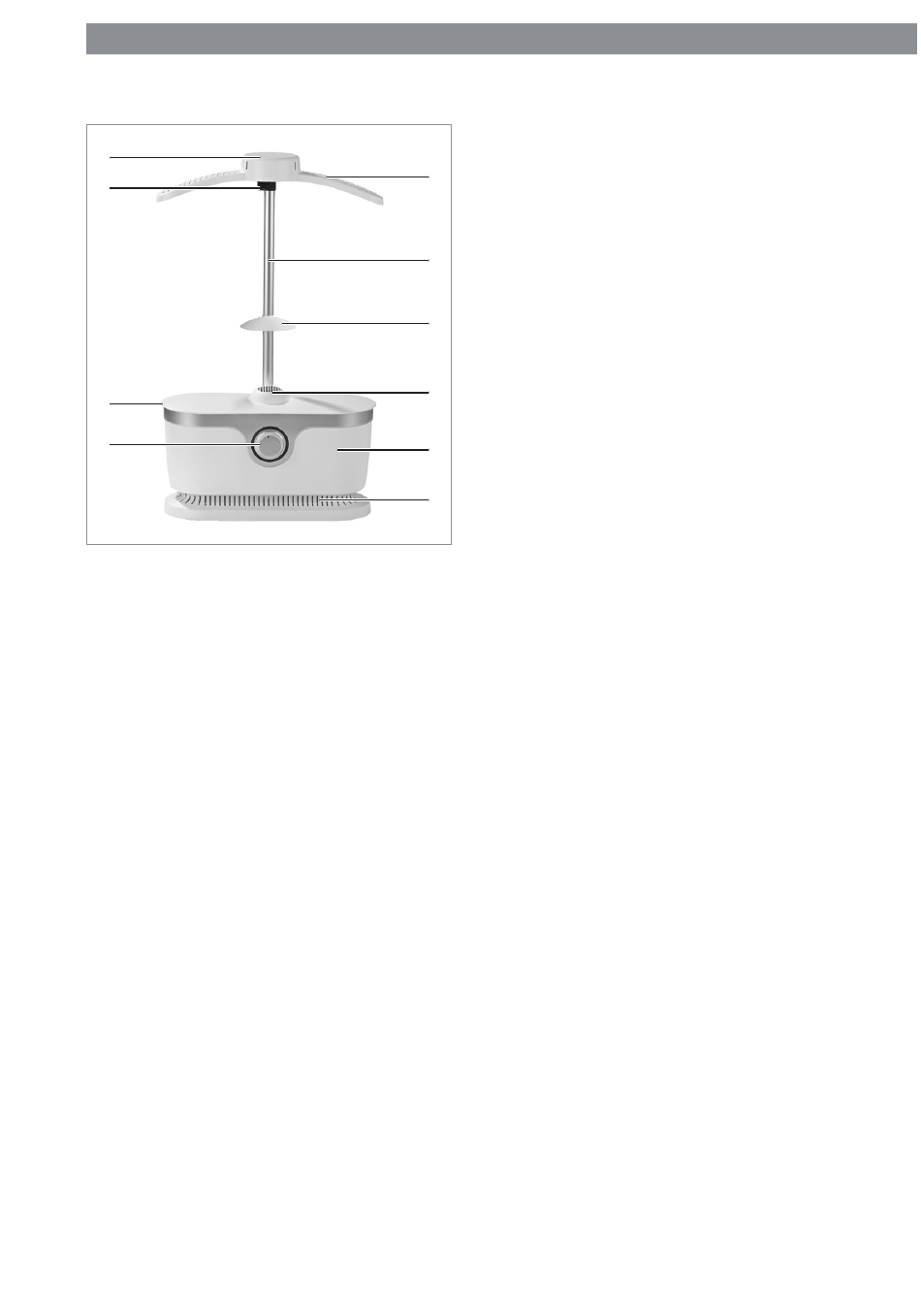

Geräteübersicht
10
9
8
7

Montage

1. Die Teleskopstange (2) in die Aussparung auf der Oberseite der Motoreinheit (5)
stecken.
2. Den Bügel (1) auf die Teleskopstange (2) aufstecken. Dabei darauf achten, dass die
leichte Biegung des Bügels (1) nach vorne zeigt.
3. Den festen Sitz des Tropfschutzes (3) an der Teleskopstange überprüfen. Der Tropf-
schutz muss ca. 15 cm über dem Lüfterauslass sitzen. Er verhindert, dass eventuell
herabtropfendes Wasser in den Lüfter (4) geraten kann. Darauf achten, dass der
Tropfschutz nicht tiefer sitzt, um einen Wärmerückstau im Lüfter zu vermeiden.
4. Den Ballon befestigen:
– Über den Bügel (1) ziehen. Dabei darauf achten, dass die Seite mit der Loch-Linie
nach vorn zeigt.
– Den oberen kleinen Gummizug über den Kragenteil (10) am Bügel (1) stülpen.
– Den unteren großen Gummizug über den Befestigungsrand (8) ziehen.
Das Auseinanderbauen erfolgt in umgekehrter Reihenfolge.
7
1 Bügel
2 Teleskopstange
1
3 Tropfschutz (an der Teleskopstange
vormontiert)
4 Lüfter
2
5 Motoreinheit
6 Lüftungsschlitze
7 Timer (5 – 30 Minuten)
3
8 Befestigungsrand
9 Clip (zum Verstellen der Höhe)
10 Kragenteil
4
5
6
DE
