2.4 Peripheriegeräte und Zubehör
2.4.1 Zubehör für die Verdünnungswasserleitung
• Absperrventil
• Verdünnungswasser-Entnahmeeinrichtung
(ggf. mit Doppelnippel und Anschlussteil für Schlauch).
• Schlauch mit Anschluss an Magnetventil.
Absperrventil und Entnahmeeinrichtung entfallen, wenn das
Bypass-Mischmodul mit Verdünnungswasseranschluss gewählt
wurde.
2.4.2 Zubehör für die Hauptwasserleitung
• Kontaktwasserzähler oder Durchflussmesser (bei Neubau der
Wasserleitung: Signal gebender Wasserzähler oder Ultra-
schall-Durchflussmesser).
• Anbohrschelle für die Impfstelle.
• Schutzrohr für die Dosierleitung, verlegt von der Dosierpumpe
zur Impfstelle.
• DIT Photometer: Misst die Chordioxid-Konzentration nach der
Dosierung.
• Messwasserfilter (bei unzureichender Wasserqualität).

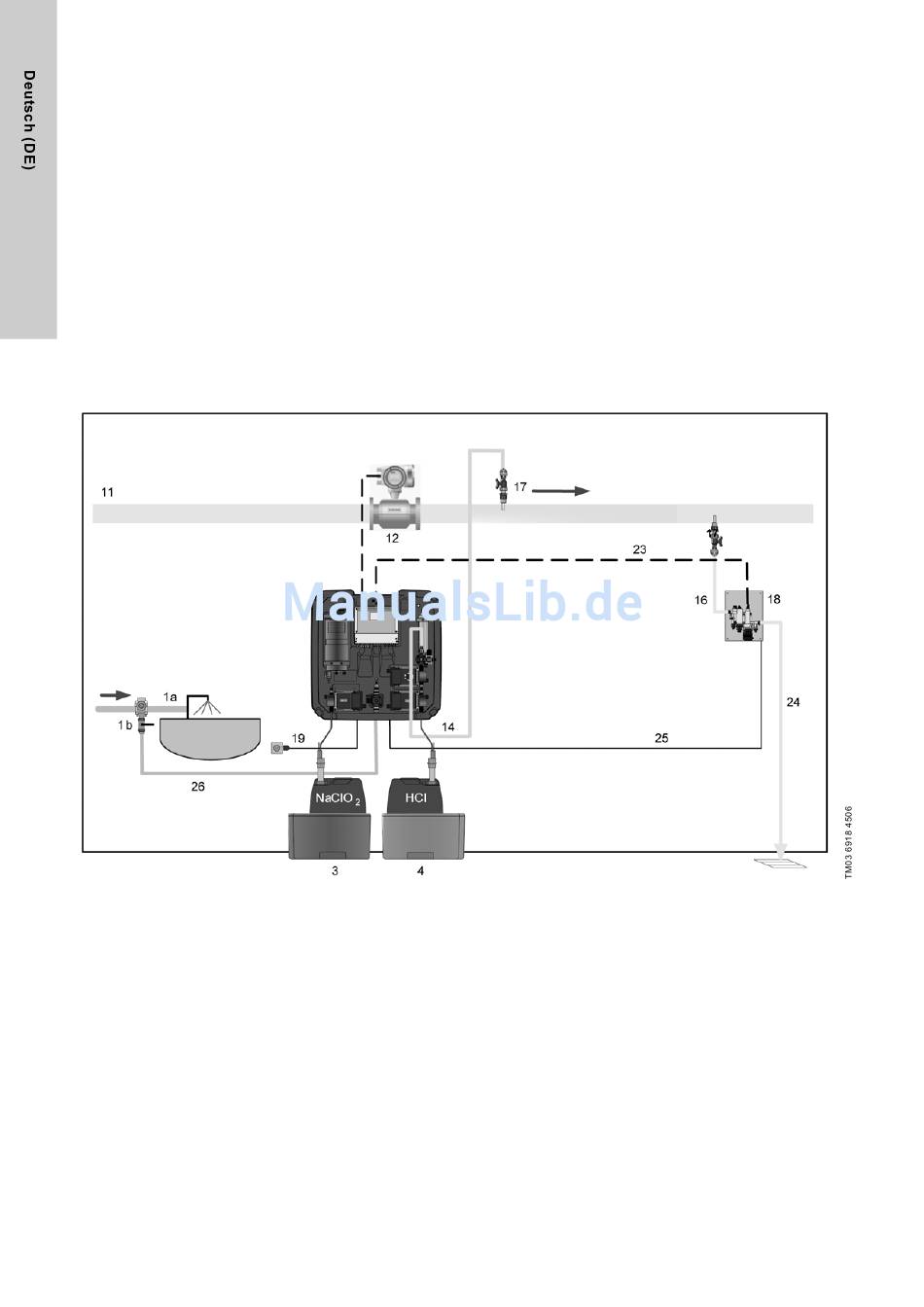

Abb. 3 Anlage OCD-162-5, -10 mit Messzelle und ohne Erweiterungsmodul
10
Blau
2.4.3 Messzelle
• Messzelle
• Anbohrschelle zur Messwasserentnahme an der Hauptleitung.
• Schlauch von der Messwasser-Entnahmeeinrichtung zur
Messzelle.
• Schlauch von der Messzelle zum Messwasserabfluss.
2.4.4 Erweiterungsmodule
Die Standardanlage kann durch folgende Komponenten erweitert
werden:
• Messzelle für Kalt- und Warmwasser
(Hauptwasser bis 50 °C, Druck 4 bar).
• Messmodul für Kalt- und Warmwasser
(Hauptwasser bis 70 °C, Druck 8 bar).
• Der Einsatz eines Bypass-Mischmoduls wird empfohlen, um
die Durchmischung zu optimieren und das Korrosionsrisiko zu
verringern, sowie bei schwankenden Durchflussmengen im
Hauptwasserstrom.
Rot
