Genie DPL-25S Bedienungsanleitung Seite 25

Vierte Auflage • Erster Druck
Bitte beachten und befolgen:
Die Maschine darf nur von qualifizierten
Mechanikern befestigt und angehoben werden.
Stellen Sie sicher, dass die Ladekapazität des
Krans, die Ladeflächen und die Gurte oder
Leinen ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem
Typenaufkleber angegeben.
Hebeanweisungen
Senken Sie die Plattform vollständig ab.
Vergewissern Sie sich, dass die Steuerelemente
und alle Abdeckungen gesichert sind. Entfernen Sie
alle losen Teile von der Maschine.

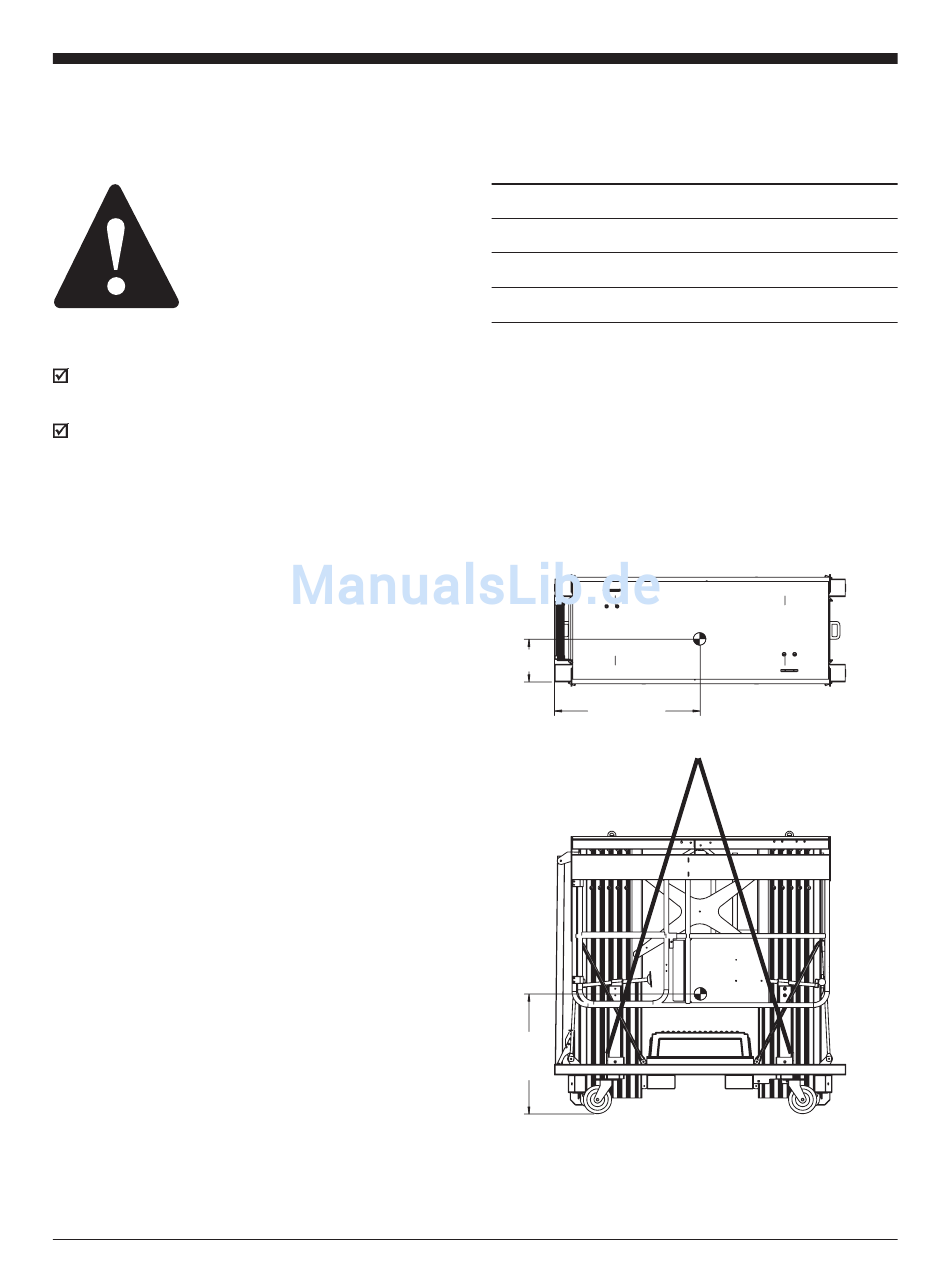

Bestimmen Sie mithilfe der Tabelle und der
Abbildung auf dieser Seite den Schwerpunkt der
Maschine.
Befestigen Sie die Ketten und Gurte nur an den
gekennzeichneten Hebepunkten der Maschine. Es
befinden sich zwei Hebepunkte auf jeder Seite der
Maschine.
Legen Sie alle Ketten und Gurte so an, dass
Beschädigungen der Maschine vermieden werden
und die Maschine waagerecht gehalten wird.
Teile-Nr. 145357GR
TRANSPORT- UND HEBEANWEISUNGEN
Schwerpunkt
DPL-25
DPL-30
DPL-35
y-Achse
z-Achse
Genie DPL Super Series
Bedienungsanleitung
x-Achse y-Achse
1,03 m 34,3 cm
1,03 m 34,3 cm
1,03 m 34,3 cm
x-Achse
z-Achse
83,6 cm
83,8 cm
84,1 cm
23
