Per accedere alle morsettiere togliere i
coprimorsetti. Si consiglia di utilizzare, per il
collegamento dei telefoni, cavo telefonico
da 6/10.
Distanza massima tra interfaccia telefonica
e telefono: 100 m.
NOTA. L'apparechio va collegato solo su
linee telefoniche analogiche non su linee
digitali ISDN.
Funzione
dei morsetti
Morsettiera T (linea telefonica)
ae linea urbana
be linea urbana
au telefono
bu telefono
Morsettiera C (dall'alimentatore)
5 massa
6 ingresso alimentazione monitor
7 chiamata
8 audio dal posto esterno
9 audio al posto esterno
12 chiamata portineria
22 ausiliario/luce scale
Morsettiera M (al derivato interno)
5 massa
6 uscita alimentazione monitor
7 chiamata
8 audio dal posto esterno
9 audio al posto esterno
Morsettiera A
~
rete
~
ATTENZIONE. SI CONSIGLIA DI PRO-
TEGGERE LA LINEA TELEFONICA E L'A-
LIMENTAZIONE DI RETE DA SOVRATEN-
SIONI CON IL PROTETTORE DI LINEA
LP/MT.
All manuals and user guides at all-guides.com

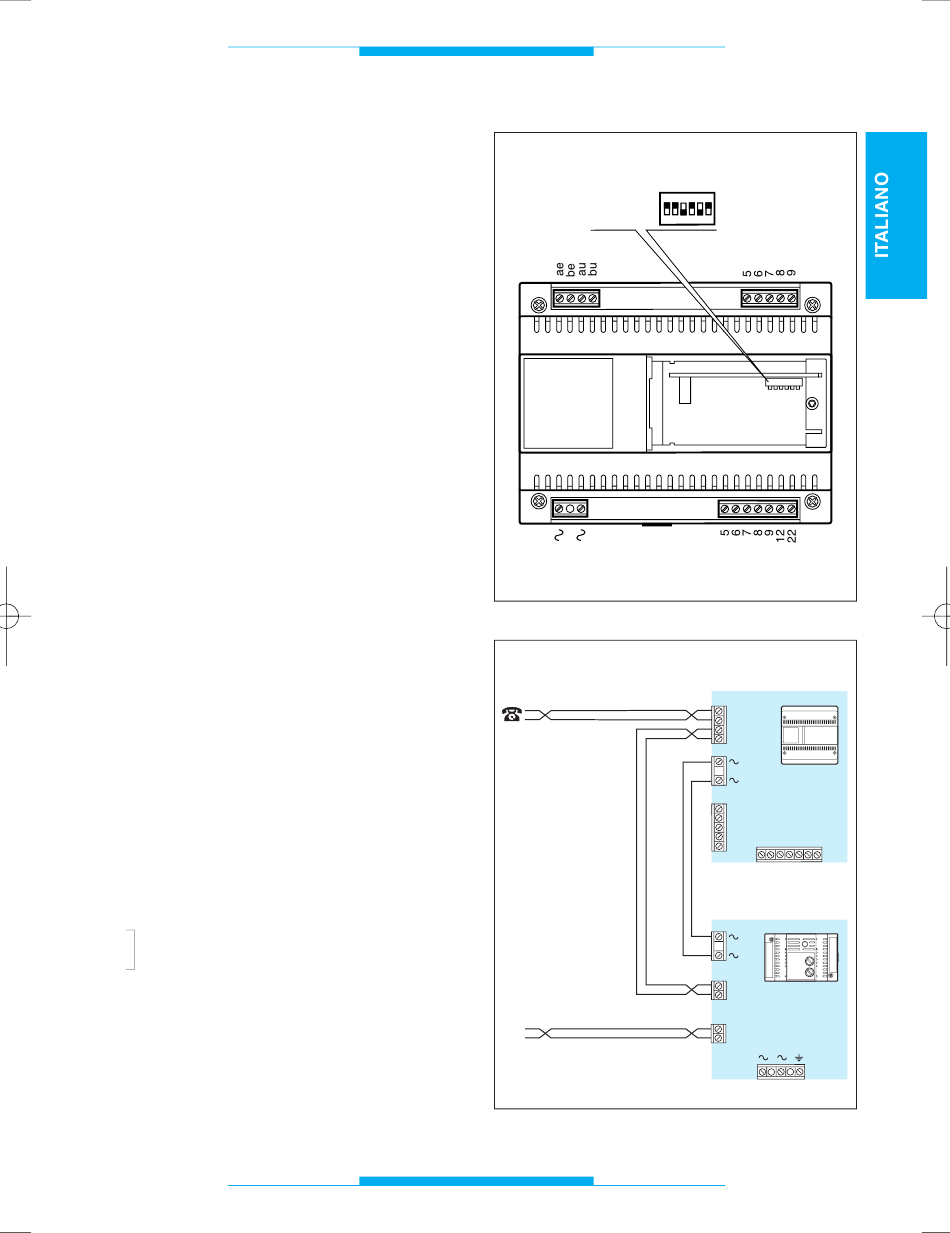

COLLEGAMENTI
Fig. 2
Fig. 3
7
ON
ON
SW1
OFF 1 2 3 4 5 6
T
A
TL
M
C
IT/200
T
bu
au
be
ae
A
M
5
6
7
8
5 6 7 8 9 12 22
9
C
LP/MT
M3
F2
F1
M4
au
bu
M2
ae
be
M1
