Para acceder a las borneras extraer las
tapas protectoras. Se aconseja utilizar
cable telefónico de 6/10 para realizar la
conexión de los teléfonos.
Distancia máxima entre interfaz telefónico y
teléfono: 100 m.
NOTA. El aparato debe conectarse sólo son
líneas telefónicas analógicas, no con líneas
digitales ISDN.
Función
de los bornes
Bornera T (línea telefónica)
ae línea urbana
be línea urbana
au teléfono
bu teléfono
Bornera C (del alimentador)
5 masa
6 entrada alimentación monitor
7 llamada
8 audio desde la placa exterior
9 audio hacia la placa exterior
12 llamada conserjería
22 auxiliar/luz escalera
Bornera M (en el derivado interno)
5 masa
6 salida alimentación monitor
7 llamada
8 audio desde la placa exterior
9 audio hacia la placa exterior
Bornera A
~
red
~
CUIDADO. SE RECOMIENDA PROTEGER
LA
LÍNEA
TELEFÓNICA
ALIMENTACIÓN DE RED DE SOBRECAR-
GAS DE TENSIÓN CON EL PROTECTOR
DE LÍNEA LP/MT.
All manuals and user guides at all-guides.com

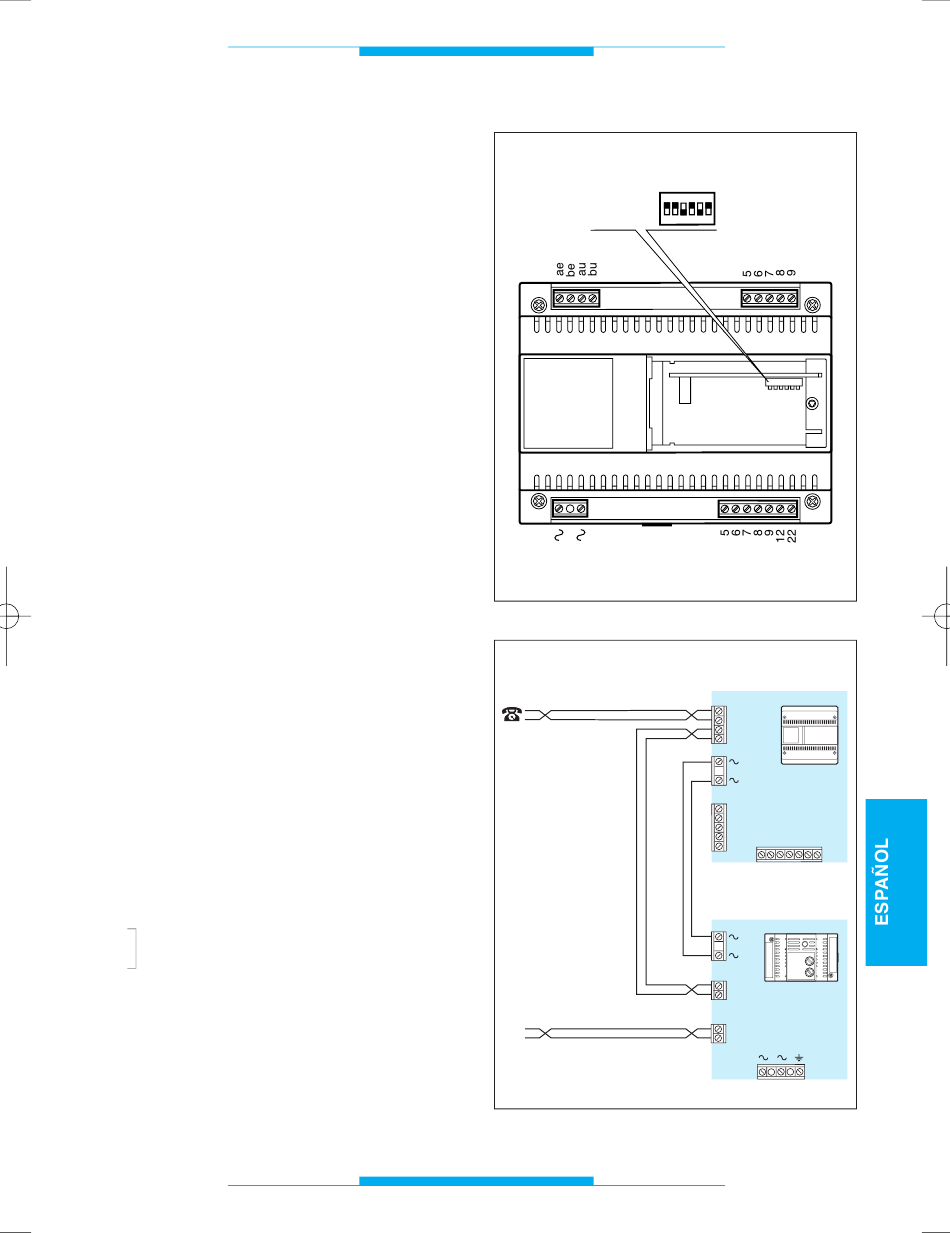

CONEXIONES
Fig. 2
Y
LA
Fig. 3
87
ON
ON
SW1
OFF
1 2 3 4 5 6
T
A
TL
M
C
IT/200
T
bu
au
be
ae
A
M
5
6
7
8
5 6 7 8 9 12 22
9
C
LP/MT
M3
F2
F1
M4
au
bu
M2
ae
be
M1
