SCHUKO-Steckdose mit Überspannungsschutz
SCHUKO-Steckdose mit Überspannungsschutz
Art.-Nr.: ..521 KINAUF..
SCHUKO-Steckdose mit Überspannungsschutz
Art.-Nr.: 821 UF W
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Zum Schutz vor energiereichen Überspannungen mehrstufigen, selektiven Schutz
installieren. Ansonsten können angeschlossene Geräte beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) Steckdose
(2) Leuchtdiode rot = Schutzfunktion außer Betrieb
(3) Leuchtdiode grün = Netzspannung liegt an
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Feinschutz Typ 3 für Elektro- und Elektronikgeräte vor transienten Überspannungen nach
EN 61643-11
-
Einsatz nur in Kombination mit Grobschutz Typ 1 und Mittelschutz Typ 2
-
Einsatz in TN-, TT-, und IT-Netzen
-
Ortsfeste Montage im Innenbereich in Gerätedose nach DIN 49073.
Produkteigenschaften
-
Das Gerät schützt Elektro- und Elektronikgeräte vor transienten Überspannungen.
-
Der Ausfall der Schutzfunktion wird durch ein akustisches und optisches Signal signalisiert.
32515833
J:0082515833

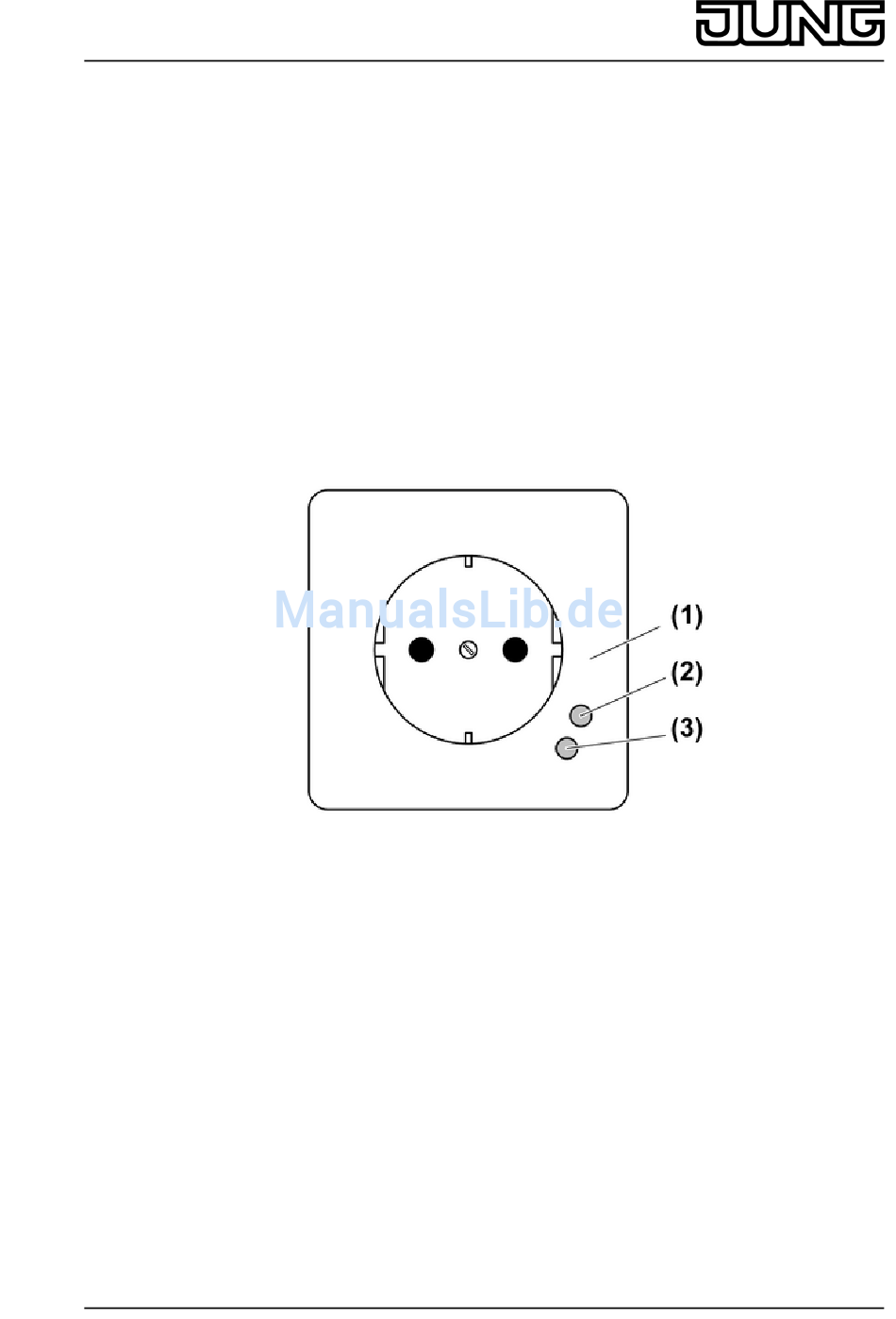

Bild 1: Geräteaufbau
1/4
16.08.2010
