So ändern Sie die Spannungseinstellungen für einen seriellen Anschluss mit Stromversorgung:
1.
Schalten Sie das Mobilitätssystem ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren,
und schalten Sie alle externen Geräte aus.
2.
Trennen Sie das Netzkabel und alle Peripheriegeräte vom E/A-Anschlusssockel.
WICHTIG:
Unabhängig vom Stromversorgungszustand ist die Systemplatine immer
spannungsgeladen, wenn das System mit einer Strom führenden Steckdose verbunden ist. Sie müssen
das Netzkabel trennen und ca. 30 Sekunden warten bis das System stromfrei ist, um Schäden an den
inneren Komponenten des E/A-Anschlusssockels zu vermeiden.
3.

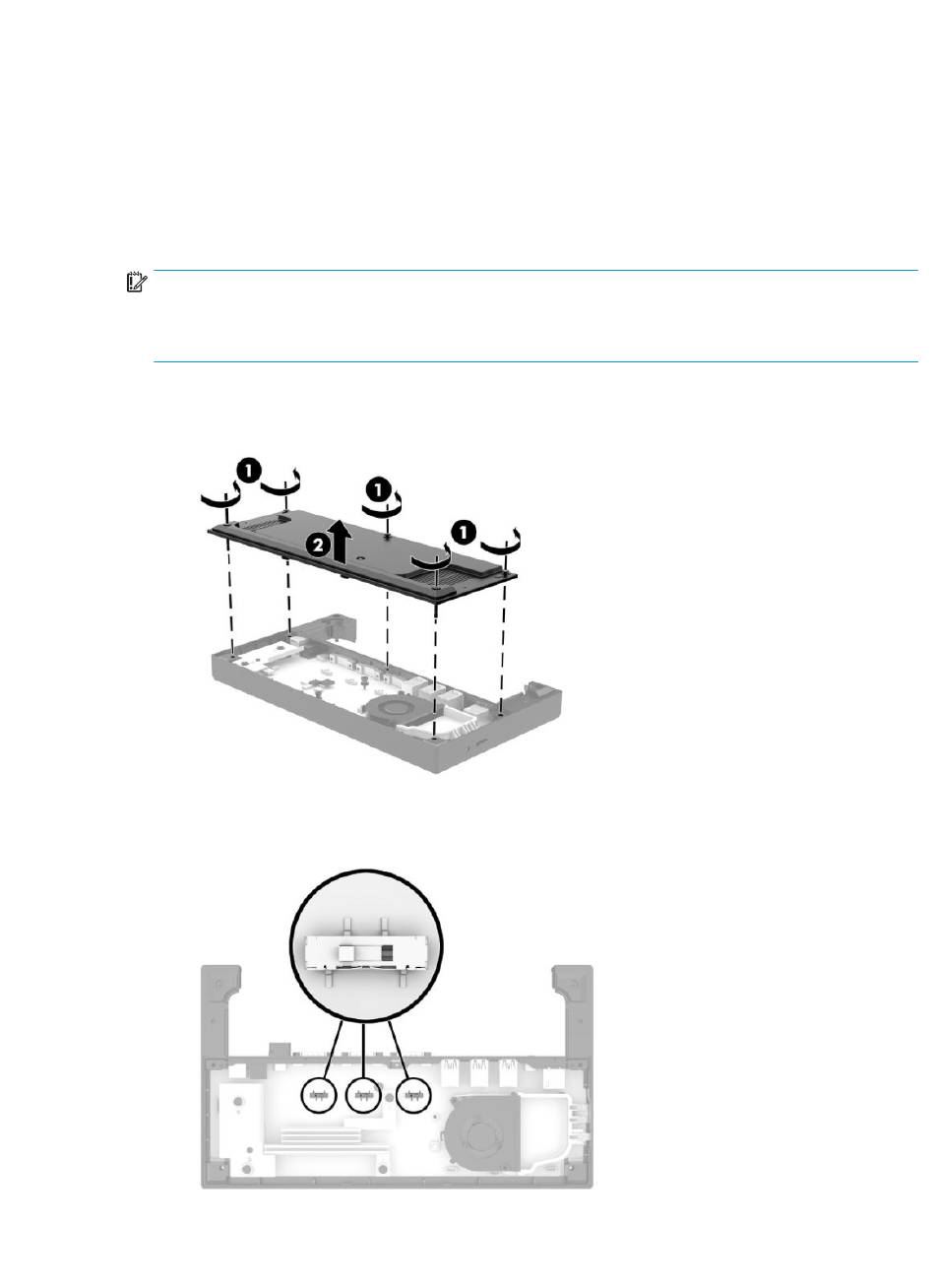

Entfernen Sie die fünf Schrauben an der Unterseite des E/A-Anschlusssockels (1), mit welchen die
Bodenplatte am E/A-Anschlusssockel befestigt ist. Nehmen Sie dann die Bodenplatte von E/A-
Anschlusssockel (2) ab.
4.
Stellen Sie den Spannungswahlschalter hinter den einzelnen seriellen Anschlüssen entsprechend ein.
Konfiguration der seriellen Anschlüsse des E/A-Anschlusssockels
25
