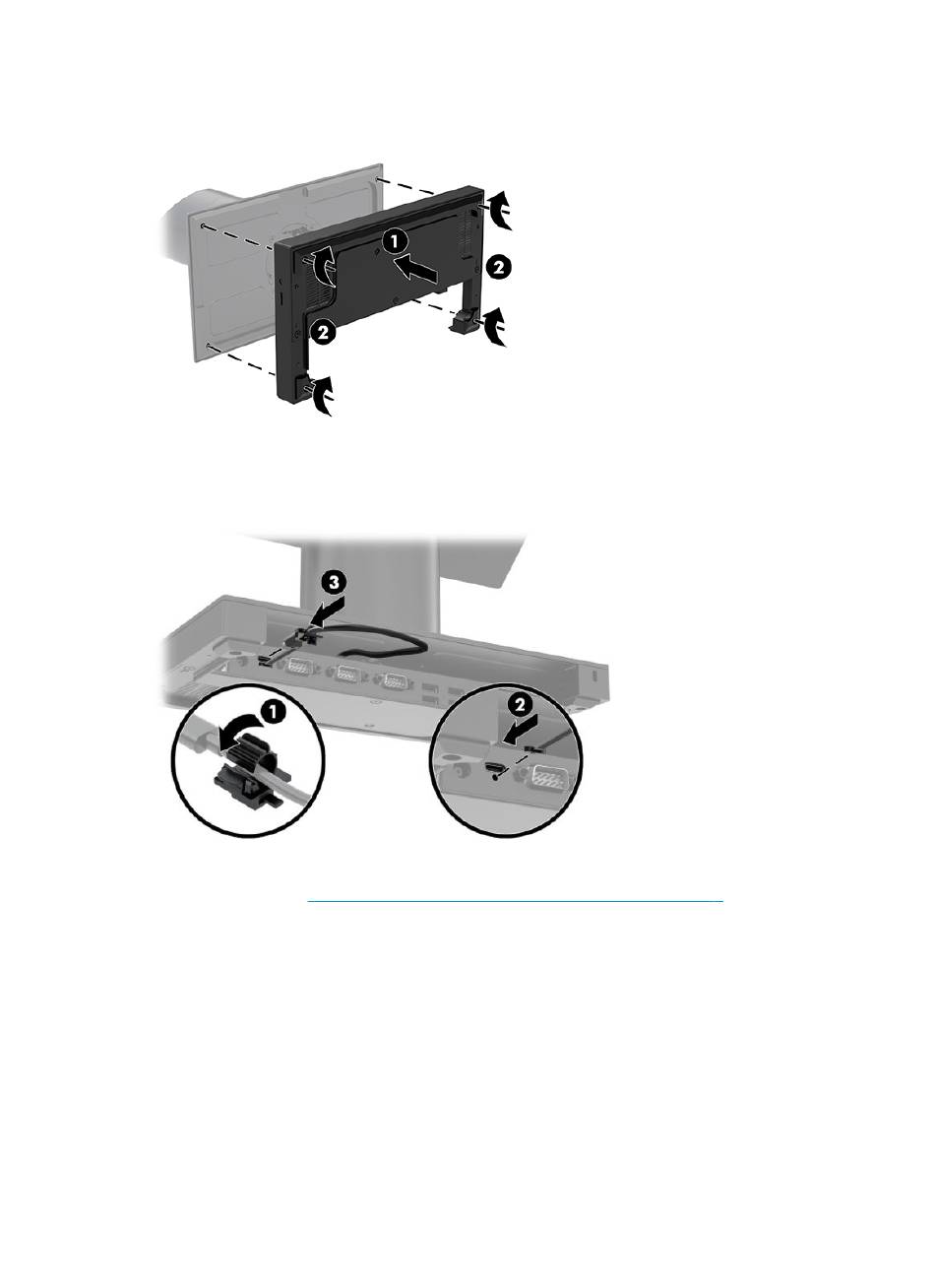

5.
Platzieren Sie den E/A-Anschlusssockel auf die Unterseite des Stabilitätsfußes der Dockingstation (1)
und ziehen Sie die vier Schrauben an der Unterseite des E/A-Anschlusssockels (2) an, um diese mit der
Dockingstation zu verbinden. Das USB Type-C-Kabel muss durch den Spalt zwischen der Rückseite des
E/A-Anschlusssockels und der Standsäule der Dockingstation geführt werden.
6.
Um das USB Type-C-Netzkabel zu verbinden und zu sichern, befestigen Sie die Kabelschelle am Kabel (1)
und führen Sie dann den Kabelbinder in die Öffnung (2) unter dem USB Type-C-Anschluss am Hub ein.
Dann schieben Sie die Kabelschelle auf den Kabelbinder und verbinden das Kabel mit dem Anschluss (3).
7.
Verbinden Sie das Netzteil des E/A-Anschlusssockels mit dem E/A-Anschlusssockel und einer geerdeten
AC. Steckdose. Siehe
Anschließen eines Netzteils an das Stromnetz auf Seite
Anbringen eines E/A-Anschlusssockels am HP Engage Go Convertible System
6.
23
