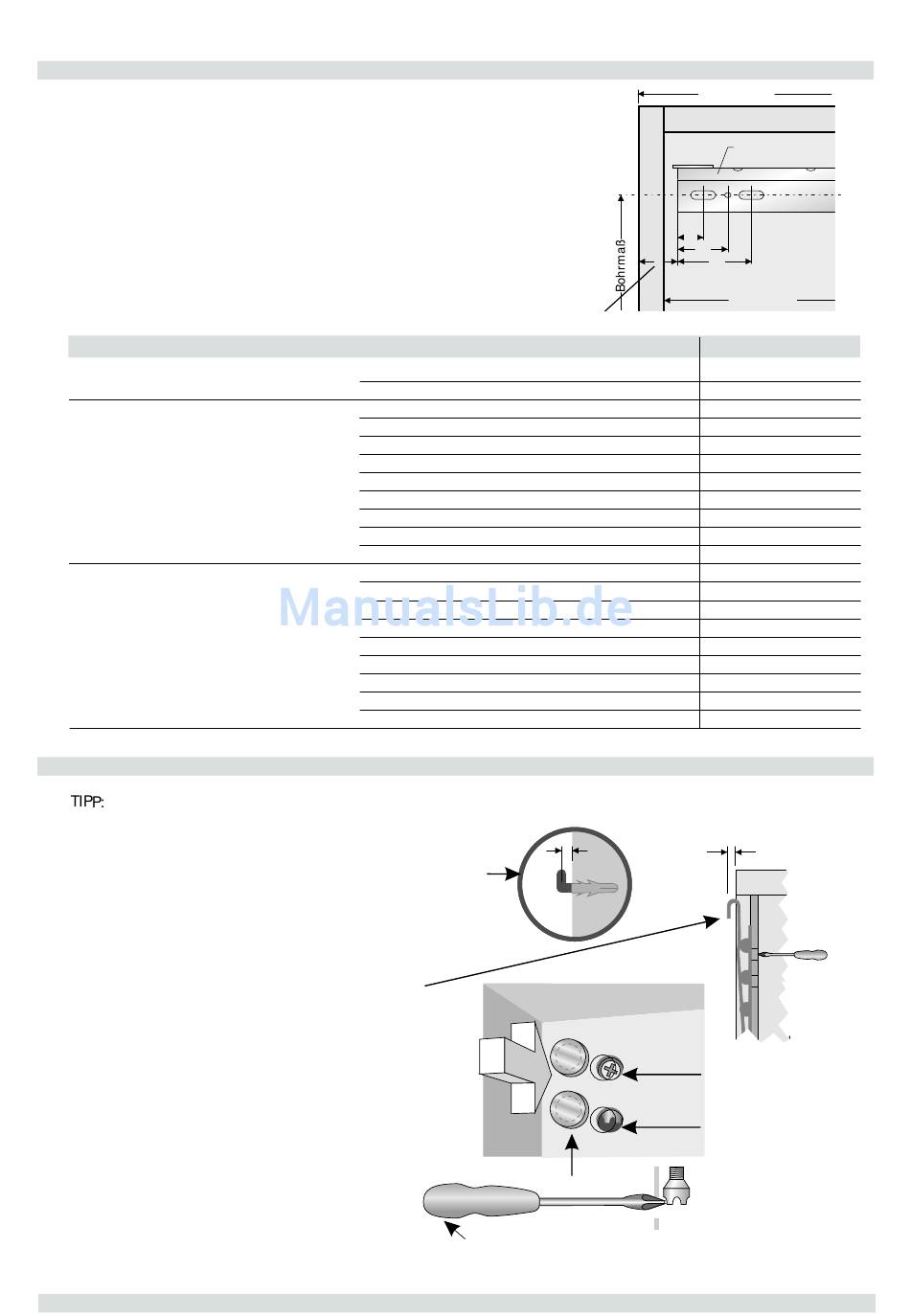

Sanipa Quick-Sets QA Montageanleitung Seite 3

1. MONTAGESCHIENEN
Montageschienen sind nicht im Lieferumfang enthalten.
Bitte als Zubehör bestellen (siehe Verkaufshandbuch).
MONTAGE:
(Standardbefestigung mit 2 Schrauben pro Schiene)
- Befestigungspunkt (13, 29 oder 45 mm) wählen
- mit 8 mm Steinbohrer 60 mm tief bohren
- Dübel einklopfen
- Schiene auf die Wand setzen und mit beiliegenden Schrauben
(5,5 x 60 mm) befestigen
Typen
Schränke
Waschtisch-Unterbauten
Spiegelschränke
2. VERDECKTER SCHRANKAUFHÄNGER
Zur einfachen Schrankmontage Türen vom Korpus abklipsen (siehe Seite 10),
Tür abnehmen und auf weiche Unterlage abstellen.
- Mit 8 mm Steinbohrer 60 mm tief bohren
- Dübel einklopfen, Schraubhaken bis auf 5 mm eindrehen
WICHTIG:
- Vor Montage des Schrankes Schrankaufhänger
über die Korpus-Hinterkante drehen!!
- Schrank leicht schräg von oben auf dieHaken hängen
- Schraube A: Vertikale Höhenjustierung
- Schraube B: Horizontale Tiefenjustierung
(zum Fixieren nach Einstellung)
- Abdeckkappen C aufdrücken
- Feste und sichere Aufhängung überprüfen!
Alle Maße im mm. Änderungen vorbehalten
Maß siehe Tabelle unten
Schrankbreite / TYP
290
450
QA 138/148
QA 238/248
QS 138/160/188
QT 100
QT 120
QT 150
QG 080/081
QG 110
QK 060/090/130
QA 138/148
QA 238/248
QS 138/160/188
QT 100
QT 120
QT 150
QG 080/081
QG 110
QK 060/090/130
Abdeckkappen
Passender Kreuzschlitz-Schraubendreher
und Kreuzschlitz-Schraubereinsatz:
Größe 2
M O N T A G E A L L G E M E I N
13
x
5
Horizontale-
Tiefen-
B
justierung
Vertikale-
Höhen-
A
justierung
C
Korpusbreite
Montageschiene
29
45
Lichtes Maß
Maß X
20
25
20
20
20
170
199
170
25
220
20
25
25
25
240
25
25
L=125 R=25
25
25
