Montage- und Betriebsanleitung
Gas-Brennwertgerät WTC 15-A Kompakt und WTC 25-A Kompakt
6 Bedienung

6.6 Steuerungsvarianten

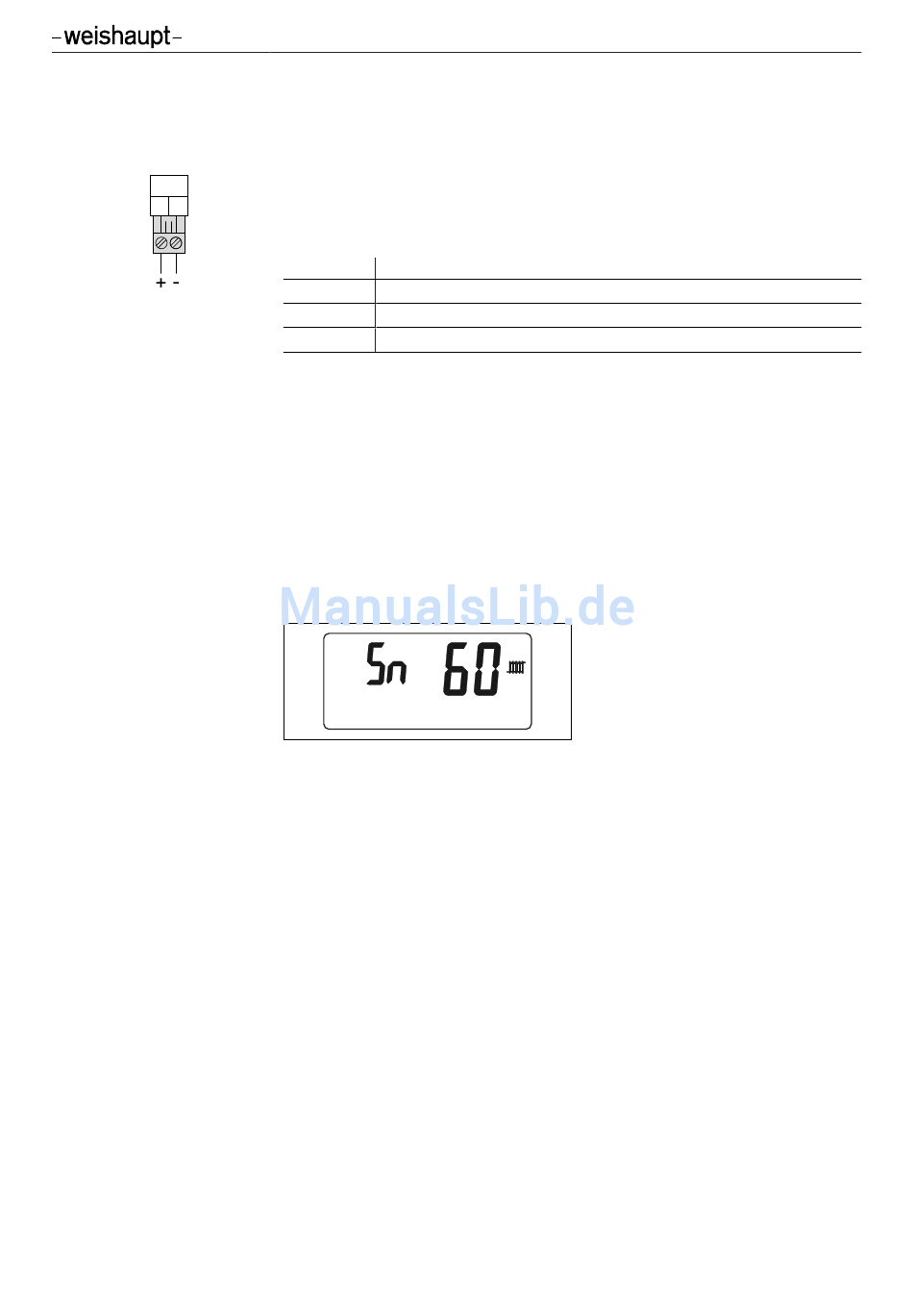

Temperaturfernsteuerung 4 ... 20 mA
▶
Analoges Sollwertsignal 4 ... 20 mA am Eingang B1 anschließen, dabei Polung
beachten.
✓
Signal wird als Vorlaufsollwert interpretiert.
In der Konfiguration wird t angezeigt.
6 mA Minimale Vorlauftemperatur (P 30 )
20 mA Maximale Vorlauftemperatur (P 31 )
4 ... 6 mA Brenner aus
< 4 mA Signal fehlerhaft (nach ca. 15 Minuten W88 )
Wird am Eingang B1 ein Steuersignal aufgeschaltet, können maximal sechs Erwei-
terungsmodule (WCM-EM #2 ... 7) installiert werden.
Heizbetrieb mit Sonderniveau
Diese Funktion ist auch im Sommerbetrieb wirksam.
▶
Parameter 17 auf 2 einstellen.
Bei geschlossenem Kontakt H2 heizt die Anlage auf das in Parameter 18 eingestellte
Temperaturniveau. Höhere Sollwerte weiterer Heizkreise werden berücksichtigt. Die
Warmwasserladung hat generell Vorrang. Bei geöffnetem Kontakt wird die Tempe-
ratur nach vorhandener Regelungsvariante festgelegt.
Ist Heizbetrieb mit Sonderniveau aktiv, wird Sn und die aktuelle Vorlauflauftemperatur
angezeigt.
