Nutzen Sie hierfür die beiliegende Anleitung:

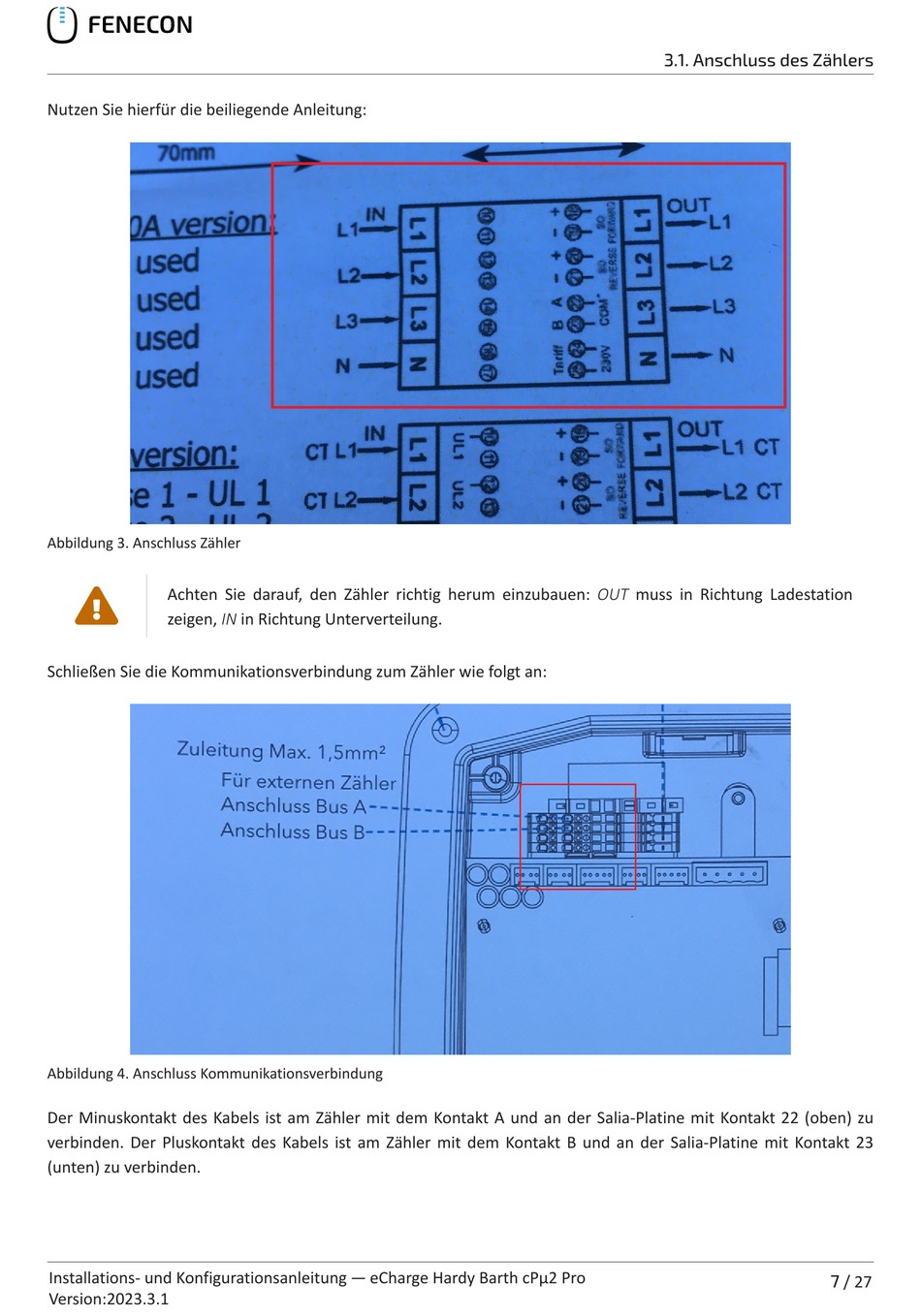

Abbildung 3. Anschluss Zähler
 Achten Sie darauf, den Zähler richtig herum einzubauen: OUT muss in Richtung Ladestation
zeigen, IN in Richtung Unterverteilung.
Schließen Sie die Kommunikationsverbindung zum Zähler wie folgt an:
Abbildung 4. Anschluss Kommunikationsverbindung
Der Minuskontakt des Kabels ist am Zähler mit dem Kontakt A und an der Salia-Platine mit Kontakt 22 (oben) zu
verbinden. Der Pluskontakt des Kabels ist am Zähler mit dem Kontakt B und an der Salia-Platine mit Kontakt 23
(unten) zu verbinden.
Installations- und Konfigurationsanleitung — eCharge Hardy Barth cPµ2 Pro
Version:2023.3.1
3.1. Anschluss des Zählers
