Produktübersicht
3.2.1 Spannungsversorgung
Das Gerät ist mit einem 100-240-V-AC, 50-60-Hz-Full-Range-Netzteil ausgestattet.
Tab. 6: Strombelastbarkeit Netzteil
Ausgangsspannungen Netzteil
+3,3 V
+5 V stand by
+5 V
+12 V
-12 V
Die Gesamtbelastung von +5 V und +3,3 V darf 135 W nicht überschreiten.
Der Anschluss der Spannungsversorgung erfolgt über die Kaltgerätebuchse (X101) auf der Oberseite des
Geräts. Die Belegung beinhaltet einen Schutzleiter (1), einen Neutralleiter (2) du einen Außenleiter (2).
1

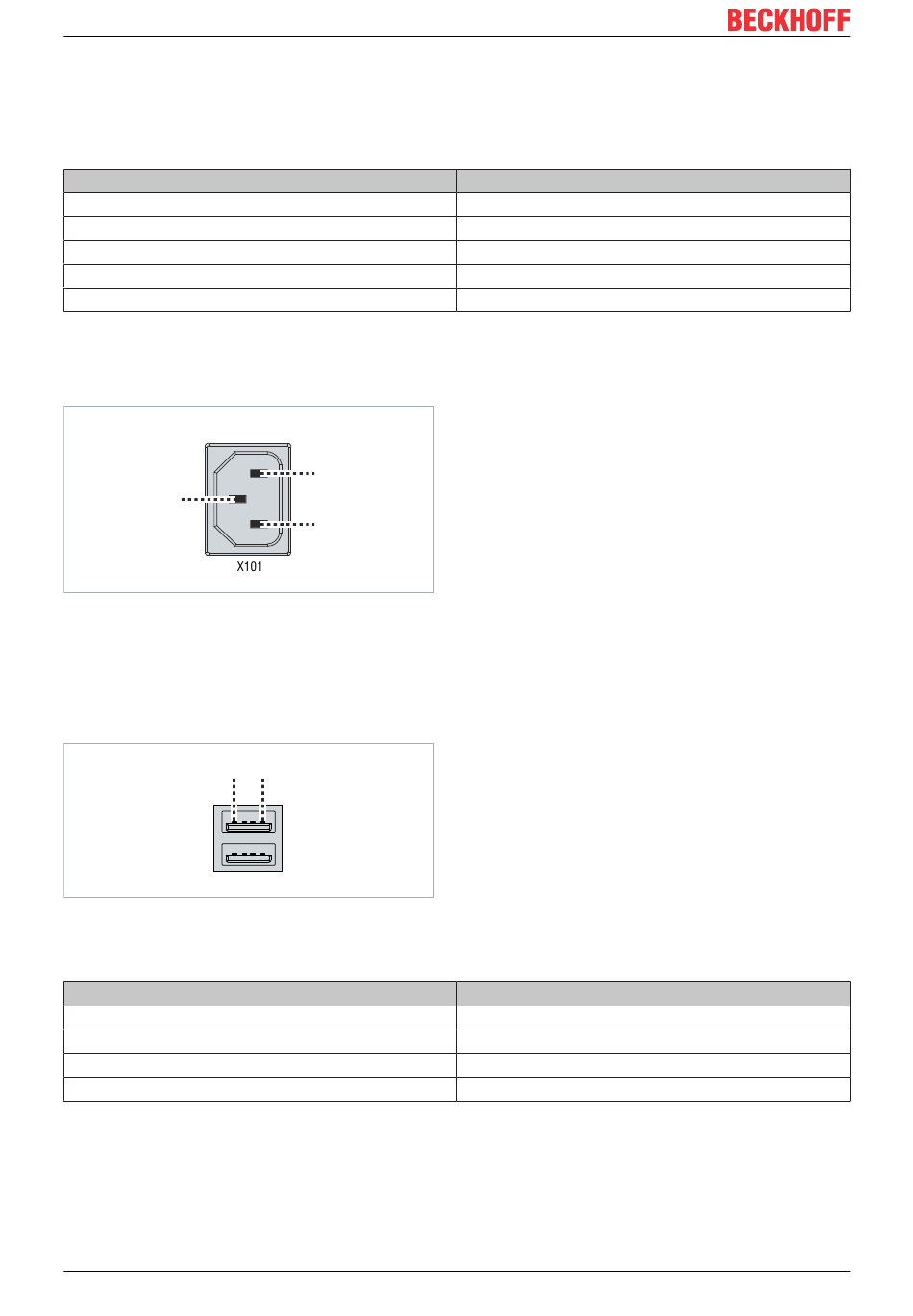

Abb. 3: Spannungsbuchse Pin-Nummerierung
3.2.2 USB
Das Gerät verfügt über zwei USB-2.0-Schnittstellen (X110, X111). Die Schnittstellen dienen dem Anschluss
von Peripheriegeräten mit USB-Anschluss. Die Stromabgabe der Schnittstellen ist auf 500 mA begrenzt.
4
X110
X111
Abb. 4: USB-Schnittstelle Pin-Nummerierung
Tab. 7: USB-Schnittstelle Pinbelegung
Pin
1
2
3
4
12
2
2
1
Version: 1.0
Strombelastung Netzteil maximal
24 A
3 A
24 A
80 A
0,7 A
Belegung
Vbus
D -
D +
GND
