Heim AG SWM pro 2-13 Originalbetriebsanleitung

Sole-wasser wärmepumpe
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Sole-Wasser Wärmepumpe
SWM pro 2~13
SWM pro 3~19
SWM pro 6~30
Heim AG Heizsysteme
Wittenwilerstrasse 31
CH-8355 Aadorf
Telefon +41 52 369 70 90
Telefax +41 52 369 70 91
www.heim-ag.ch
info@heim-ag.ch

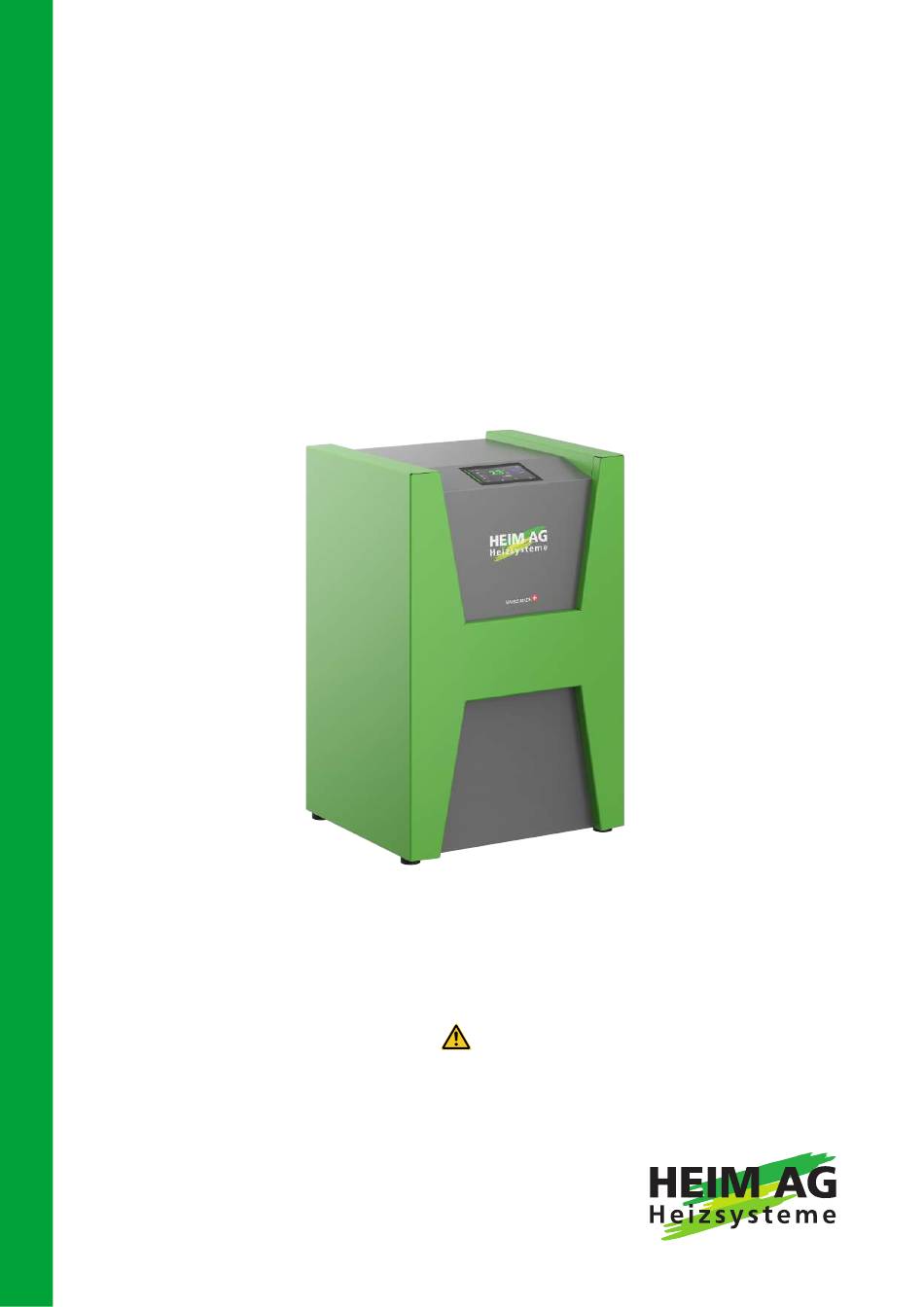

Originalbetriebsanleitung
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Schweiz

Werbung

loading

Verwandte Anleitungen für Heim AG SWM pro 2-13

Inhaltszusammenfassung für Heim AG SWM pro 2-13

  • Seite 1 Sole-Wasser Wärmepumpe SWM pro 2~13 SWM pro 3~19 SWM pro 6~30 Originalbetriebsanleitung Schweiz Vor Beginn aller Arbeiten Betriebsanleitung lesen! Heim AG Heizsysteme Wittenwilerstrasse 31 CH-8355 Aadorf Telefon +41 52 369 70 90 Telefax +41 52 369 70 91 www.heim-ag.ch info@heim-ag.ch...
  • Seite 2 Heim AG Heizsysteme Wittenwilerstrasse 31 CH-8355 Aadorf Telefon +41 52 369 70 90 Telefax +41 52 369 70 91 www.heim-ag.ch info@heim-ag.ch Version: 2.0 Schweiz Datum: 05.2024 Diese Betriebsanleitung ist urheberrechtlich geschützt und ausschliesslich für interne Zwecke bestimmt. Überlassung der Betriebsanleitung an Dritte, Vervielfältigungen in jeglicher Art und Form - auch auszugsweise - sowie...
  • Seite 3 Heim AG Heizsysteme Inhaltsverzeichnis Inhaltsverzeichnis 1 Allgemeines................................1.1 Informationen zu dieser Betriebsanleitung....................1.2 Hinweise zur Verwendung..........................1.3 Aufbau der Warnhinweise..........................1.4 Verwendete Symbole............................ 10 1.5 Informationen in dieser Betriebsanleitung ....................10 1.6 Technische Veränderungen ......................... 11 1.7 Mitgeltende Unterlagen ..........................11 2 Sicherheit ................................
  • Seite 4 Inhaltsverzeichnis Heim AG Heizsysteme 4.5 Bedien- und Anzeigeelemente........................33 4.5.1 Übersicht............................. 33 4.5.2 Touchpanel ............................34 4.5.3 Statusbalken............................43 4.6 Anschlüsse..............................43 4.7 Typenschild ..............................44 5 Transport und Lagerung ............................46 5.1 Sicherheit................................ 46 5.2 Transport mit dem Gabelstapler ......................... 47 5.3 Transport im öffentlichen Strassenverkehr ....................
  • Seite 5 Heim AG Heizsysteme Inhaltsverzeichnis 10.2 Störungsanzeigen............................85 10.3 Arbeiten zur Störungsbeseitigung ......................85 10.3.1 Störungen quittieren......................... 85 10.4 Massnahmen nach Abschluss der Arbeiten zur Störungsbeseitigung........... 86 11 Demontage und Entsorgung ..........................87 11.1 Sicherheit................................ 87 11.2 Ausserbetriebnahme ............................ 88 11.3 Demontage ..............................88 11.4 Entsorgung..............................
  • Seite 6 1 | Allgemeines Heim AG Heizsysteme 1 Allgemeines 1.1 Informationen zu dieser Betriebsanleitung Diese Betriebsanleitung ermöglicht den sicheren und effizienten Umgang mit Nutzen der Betriebsanleitung der Anlage über alle Lebensphasen der Anlage hinweg. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Warnhinweise und Handlungsanweisungen in dieser Betriebsanleitung.
  • Seite 7 Heim AG Heizsysteme Allgemeines | 1 1.2 Hinweise zur Verwendung Vom Bedienpersonal auszuführende Handlungsschritte sind fortlaufend Anleitungen und dargestellt. Die Reihenfolge der Schritte muss eingehalten werden. Handlungsschritte Beispiel: a) Handlungsschritt 1 Aufzählungen ohne zwingende Reihenfolge sind als Liste mit vorangestelltem Aufzählungen...
  • Seite 8 1 | Allgemeines Heim AG Heizsysteme 1.3 Aufbau der Warnhinweise Die in dieser Betriebsanleitung verwendeten Warnhinweise werden durch Signalworte eingeleitet, die das Ausmass der Gefährdung zum Ausdruck bringen. Das Warnsymbol weist zusätzlich auf die Art der Gefährdung hin. In dieser Betriebsanleitung werden folgende Warnhinweise verwendet:...
  • Seite 9 Heim AG Heizsysteme Allgemeines | 1 Gefahrenstufe Sachschaden ACHTUNG Sachschaden durch... Folgen bei Nichtbeachtung... 4 Hinweise zur Vermeidung Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche Sachbeschädigung. Falls die Situation nicht vermieden wird, kann es zu Sachbeschädigungen kommen. Die Anweisungen in diesem Warnhinweis befolgen, um Sachbeschädigungen zu vermeiden.
  • Seite 10 1 | Allgemeines Heim AG Heizsysteme 1.4 Verwendete Symbole Warnhinweise sind in dieser Betriebsanleitung zusätzlich durch Warnsymbole gekennzeichnet. In dieser Betriebsanleitung werden folgende Warnsymbole verwendet: Symbole Bedeutung Allgemeiner Warnhinweis Warnung vor schwebender Last Warnung vor Umweltverschmutzung Warnung vor Handverletzungen Warnung vor elektrischer Spannung Warnung vor heissen Oberflächen...
  • Seite 11 Heim AG Heizsysteme Allgemeines | 1 1.6 Technische Veränderungen Es gilt das Ausgabedatum dieser Betriebsanleitung. Technische Veränderungen der Maschine im Rahmen der Weiterentwicklung zur Verbesserung der Gebrauchseigenschaften und Sicherheit behalten wir uns vor. 1.7 Mitgeltende Unterlagen Zusätzlich zu den in dieser Betriebsanleitung enthaltenen Hinweisen müssen Informationsquellen / auch die in den nachfolgend aufgeführten Informationsquellen enthaltenen...
  • Seite 12 2 | Sicherheit Heim AG Heizsysteme 2 Sicherheit 2.1 Einführung Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz des Personals sowie für den sicheren und störungsarmen Betrieb. Die Nichtbeachtung der in dieser Betriebsanleitung aufgeführten Handlungsanweisungen und Warnhinweise kann zu erheblichen Gefährdungen führen.
  • Seite 13 Heim AG Heizsysteme Sicherheit | 2 2.2 Bestimmungsgemässe Verwendung Die Anlage ist ausschliesslich zum Einsatz im privaten und gewerblichen Bereich bestimmt. Die Anlage dient ausschliesslich zum Heizen. Die Anlage darf ausschliesslich in Innenräumen installiert und betrieben werden. Die Anlage unter keinen Umständen für die Bauaustrocknung verwenden.
  • Seite 14 2 | Sicherheit Heim AG Heizsysteme 2.4 Verantwortung des Betreibers Wenn die Anlage für den Einsatz im gewerblichen Bereich bestimmt ist, Grundsätzliches unterliegt der Betreiber der Anlage grundsätzlich den gesetzlichen Anforderungen zur Arbeitssicherheit. Neben den Warnhinweisen in dieser Betriebsanleitung sind daher auch die für den Einsatzbereich der Anlage gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften...
  • Seite 15 Heim AG Heizsysteme Sicherheit | 2 2.5 Personalanforderungen 2.5.1 Personalanforderungen allgemein Als Personal sind nur Personen zugelassen, die ihre Arbeit zuverlässig ausführen und deren Reaktionsfähigkeit nicht beeinflusst ist, z.B. durch Drogen, Alkohol oder Medikamente. Bei der Personalauswahl müssen die am Einsatzort der Anlage geltenden berufsspezifischen Altersvorgaben eingehalten werden.
  • Seite 16 2 | Sicherheit Heim AG Heizsysteme 2.5.3 Unbefugte Unbefugte Personen, die die hier beschriebenen Anforderungen nicht erfüllen, kennen die Gefahren im Arbeitsbereich nicht. – Unbefugte Personen vom Arbeitsbereich fernhalten. – Im Zweifelsfall Personen ansprechen und sie aus dem Arbeitsbereich weisen.
  • Seite 17 Heim AG Heizsysteme Sicherheit | 2 2.5.5 Persönliche Schutzausrüstung Bei einigen Arbeiten ist das Tragen von persönlicher Schutzausrüstung erforderlich, um Gesundheitsgefährdungen zu minimieren. Zusätzlich zu der in dieser Betriebsanleitung benannten persönlichen Schutzausrüstung sind die im Arbeitsbereich angebrachten Hinweise zu berücksichtigen.
  • Seite 18 2 | Sicherheit Heim AG Heizsysteme 2.6 Restrisiken 2.6.1 Hinweis Im folgenden Abschnitt sind Restrisiken benannt, die aufgrund einer Risikobeurteilung ermittelt wurden. SICHERHEITSINSTRUKTIONEN Hinweis zum sicheren Arbeiten! Bei Nichtbeachtung der in dieser Betriebsanleitung aufgeführten Sicherheits- und Warnhinweise sowie Handlungsanweisungen können erhebliche Gefahren entstehen.
  • Seite 19 Heim AG Heizsysteme Sicherheit | 2 2.6.3 Elektrische Gefährdungen Lebensgefahr durch Kontakt mit unter Spannung stehenden Bauteilen! Bei Arbeiten an der elektrischen Ausrüstung sowie an Bauteilen, die im Fehlerfall unter Spannung stehen, besteht Gefahr durch elektrischen Schlag. Bei Kontakt mit unter Spannung stehenden Teilen besteht Lebensgefahr.
  • Seite 20 2 | Sicherheit Heim AG Heizsysteme Verletzungsgefahr durch Kontakt mit oder Inhalation von verdampfendem Kühlmittel! Bei Arbeiten am Kältekreislauf, beim Austausch von Komponenten und Öffnen des Systems besteht Verbrennungsgefahr durch verdampfendes Kältemittel. – Arbeiten am Kältekreislauf dürfen ausschliesslich durch speziell geschultes Fachpersonal ausgeführt werden.
  • Seite 21 Heim AG Heizsysteme Sicherheit | 2 2.6.6 Ergonomische Gefährdungen Verletzungsgefahr bei unzureichendem Einsatz von Werkzeugen oder nicht zweckmässiger Werkzeuge! Bei fehlendem Einsatz von Lecksuchgeräten oder unzweckmässiger Lecksuchgeräte besteht die Gefahr, dass Leckagen und somit zündfähige Atmosphäre übersehen werden, was zu diversen Verletzungsrisiken führen kann.
  • Seite 22 2 | Sicherheit Heim AG Heizsysteme 2.6.8 Gefährdungen durch die Einsatzumgebung Verletzungsgefahr durch Korrosionsschäden an der Gehäuselüftung! Wassereintritt durch Regen oder Sicherheitsventile führt zu Wasser im Wärmepumpen-Gehäuse, was Korrosionsschäden zur Folge haben kann. Bei Korrosionsschäden in der Frisch- oder der Fortluftleitung kann durch Undichtheit ggf.
  • Seite 23 Heim AG Heizsysteme Sicherheit | 2 2.6.9 Gefährdung durch unerwarteten Anlauf Verletzungsgefahr durch einen Fernstart der Anlage bei einem Serviceeinsatz! Ein Fernstart der Anlage bei einem Serviceeinsatz kann ein unerwartetes Anlaufen der Anlage vor Ort darstellen, was zu diversen Verletzungen führen kann.
  • Seite 24 2 | Sicherheit Heim AG Heizsysteme 2.6.13 Unzureichende Benutzerinformation Gefährdungen für das Personal aufgrund unzureichender Information! Ist dem zuständigen Personal bei Arbeiten an und mit der Anlage nicht bewusst, dass ein brennbares Kältemittel zum Betrieb der Anlage eingesetzt wird, können diverse Gefahrensituationen entstehen, welche zu erheblichen Verletzungen führen können.
  • Seite 25 Heim AG Heizsysteme Sicherheit | 2 2.8 Symbole und Piktogramme auf der Anlage Verletzungsgefahr durch verschmutzte oder auf andere Weise unkenntlich gewordene Symbole und Piktogramme an der Anlage oder in ihrem Umgebungsbereich: – Sicherstellen, dass alle Sicherheits-, Warn- und Bedienungshinweise in stets gut lesbarem Zustand sind.
  • Seite 26 2 | Sicherheit Heim AG Heizsysteme Symbol/ Bezeichnung/ Symbol/ Bezeichnung/ Piktogramm Bedeutung Piktogramm Bedeutung Kennzeichnung: Kennzeichnung: Kaltöl (Spezifikation) Bezeichnung Kältemittel Kennezeichnung: Kennzeichnung: Anschluss für Anschluss für Stickstoff- Lecksuchgerät oder Gehäusespülung Unterdruckmessgerät Hinweis: Hinweis: Schrader eingebaut Hier Kältemittel füllen Hinweis: Hier Kältemittel entleeren 2.9 Stillsetzen im Notfall...
  • Seite 27 Heim AG Heizsysteme Sicherheit | 2 2.10 Erste-Hilfe-Massnahmen bei Unfällen mit Kältemittel Wenn eine Person bewusstlos ist: Bewusstlosigkeit – Arzt und einen Krankenwagen mit Atemgerät rufen. – Bis zur Ankunft des Arztes Person an einer gut belüfteten Stelle in die stabile Seitenlage bringen.
  • Seite 28 2 | Sicherheit Heim AG Heizsysteme 2.12 Umweltschutz Gefahr für die Umwelt durch falschen Umgang mit umweltgefährdenden Stoffen, insbesondere falsche Entsorgung: – Die unten genannten Hinweise immer beachten. – Wenn umweltgefährdende Stoffe versehentlich in die Umwelt gelangen, sofort geeignete Massnahmen ergreifen. Im Zweifel die zuständige Behörde über den Schaden informieren.
  • Seite 29 Heim AG Heizsysteme Technische Daten | 3 3 Technische Daten HINWEIS Bezüglich der Technischen Daten siehe Datenblätter im Anhang dieser Anleitung (Kapitel Dokumente, Pläne und Schemata [} 92]). Sole Wasser Wärmepumpe SWM pro (Schweiz) Schweiz...
  • Seite 30 4 | Aufbau und Funktion Heim AG Heizsysteme 4 Aufbau und Funktion 4.1 Übersicht Die Anlage besteht aus den folgenden Hauptbaugruppen: Kältekreis Innengehäuse Dekorgehäuse Quellenkreislauf Heizungskreislauf Gehäuselüftung Der Kältekreis befindet sich im belüfteten Innengehäuse. Zugang zum Kältekreis Kältekreis darf nur von geschultem Fachpersonal des Herstellers hergestellt werden.
  • Seite 31 Heim AG Heizsysteme Aufbau und Funktion | 4 4.2 Funktionsbeschreibung Ein Kältekreislauf einer Wärmepumpe besteht aus folgenden fünf Hauptelementen: – Verdichter – Verflüssiger (Kondensator) – Expansionsventil (Entspannungsventil) – Verdampfer – Arbeitsmittel (Kältemittel) Dem Verdampfer wird von der Wärmequelle über eine Solepumpe Wärmeenergie zugeführt.
  • Seite 32 4 | Aufbau und Funktion Heim AG Heizsysteme 4.3 Betriebsarten Heizbetrieb Im Verdampfer wird Kältemittel verdampft und damit Wärme aus dem Erdreich entnommen. Der Verdichter saugt das gasförmige Kältemittel an, verdichtet und fördert es in den Verflüssiger. Die elektrische Energie des Verdichtermotors wird in Wärme umgewandelt, die dem Kältemittel...
  • Seite 33 Heim AG Heizsysteme Aufbau und Funktion | 4 4.4 Auslegung Damit ein möglichst effizienter Betrieb der Wärmepumpe erreicht werden kann, müssen die Wärmequellen- und Wärmenutzungsanlage sorgfältig ausgelegt werden. Entscheidend ist die Temperaturdifferenz zwischen Heizungswasser und Wärmequelle. Damit die Wärmepumpe möglichst effizient arbeitet, muss diese Temperaturdifferenz möglichst gering gehalten...
  • Seite 34 4 | Aufbau und Funktion Heim AG Heizsysteme 4.5.2 Touchpanel Die Anlage wird über das Touchpanel bedient. In diesem Kapitel wird der Aufbau erläutert. Die Beschreibung der einzelnen Betriebsparameter erfolgt in Kapitel 8 (siehe Kapitel Betrieb [} 70]). In einigen Ansichten kann nach oben und unten gescrollt werden.
  • Seite 35 Heim AG Heizsysteme Aufbau und Funktion | 4 Anzeigeelemente Symbol Bezeichnung Beschreibung/Information Wiedereinschaltverzögerung erscheint nur wenn die Wiedereinschaltverzögerung des Verdichters aktiv ist Auswahlelemente Symbol Bezeichnung Beschreibung/Information Hauptmenü bei Betätigung gelangt man in die Ansicht «Hauptmenü». Der Zugang ist nur mit Passwort möglich...
  • Seite 36 4 | Aufbau und Funktion Heim AG Heizsysteme Ansicht Hauptmenü Keine Anzeigeelemente vorhanden. Auswahlelemente Symbol Bezeichnung Beschreibung/Information Vorherige Ansicht bei Betätigung gelangt man zurück in die vorherige Ansicht Hauptansicht bei Betätigung gelangt man in die «Hauptansicht» Störungen Übersicht zu Störungsmeldung...
  • Seite 37 Heim AG Heizsysteme Aufbau und Funktion | 4 Ansicht Status Keine Anzeigeelemente vorhanden. Auswahlelemente Symbol Bezeichnung Beschreibung/Information Vorherige Ansicht bei Betätigung gelangt man zurück in die vorherige Ansicht Hauptansicht bei Betätigung gelangt man in die «Hauptansicht» Störungen Übersicht zu Störungsmeldung...
  • Seite 38 4 | Aufbau und Funktion Heim AG Heizsysteme Ansicht Mischerkreise Durch Betätigen des jeweiligen Mischerkreises gelangt man in die Ansicht für den jeweiligen Mischerkreis. Anzeigeelemente Symbol Bezeichnung Beschreibung/Information Vorlauftemperatur Ist zeigt die aktuelle Vorlauftemperatur des Mischerkreises an Vorlauftemperatur Soll zeigt die aktuell erforderliche...
  • Seite 39 Heim AG Heizsysteme Aufbau und Funktion | 4 Auswahlelemente Symbol Bezeichnung Beschreibung/Information Vorherige Ansicht bei Betätigung gelangt man zurück in die vorherige Ansicht Hauptansicht bei Betätigung gelangt man in die «Hauptansicht» Störungen Übersicht zu Störungsmeldung und deren Quittierung Parallelverschiebung Heizen...
  • Seite 40 4 | Aufbau und Funktion Heim AG Heizsysteme Ansicht Trinkwarmwasser Anzeigeelemente Symbol Bezeichnung Beschreibung/Information zeigt die aktuelle Temperatur des Warmwasserboilers an Auswahlelemente Symbol Bezeichnung Beschreibung/Information Vorherige Ansicht bei Betätigung gelangt man zurück in die vorherige Ansicht Hauptansicht bei Betätigung gelangt man in die «Hauptansicht»...
  • Seite 41 Heim AG Heizsysteme Aufbau und Funktion | 4 Auswahlelemente Symbol Bezeichnung Beschreibung/Information Zeitfenster freigegeben (es sei denn, die Mindesttemperatur ist unterschritten) Thermische Desinfektion Für die thermische Desinfektion können ein oder mehrere Zeitpunkte eingestellt werden, zu denen der Warmwasserboiler auf eine höhere Temperatur aufgeheizt...
  • Seite 42 4 | Aufbau und Funktion Heim AG Heizsysteme Auswahlelemente Symbol Bezeichnung Beschreibung/Information Informationen bei Betätigung können Infos zum Regler und zum Touchdisplay, sowie die Kontaktdaten des Herstellers eingesehen werden. Kennwort bei Betätigung kann das Kennwort geändert werden. Gehäuselüftung bei Betätigung kann die Uhrzeit des täglichen Lüftungstests...
  • Seite 43 Heim AG Heizsysteme Aufbau und Funktion | 4 4.5.3 Statusbalken Der Statusbalken leuchtet je nach Betriebszustand in unterschiedlicher Farbe: Farbe Betriebszustand Störung grün Heizen blau Kühlen dunkel 4.6 Anschlüsse Die Auslegung der Anschlüsse kann der Masszeichnung entnommen werden (siehe Dokumente, Pläne und Schemata [} 92]).
  • Seite 44 4 | Aufbau und Funktion Heim AG Heizsysteme 4.7 Typenschild Das Typenschild der Anlage befindet sich auf der Rückseite der Maschine. Sole Wasser Wärmepumpe SWM pro (Schweiz) Schweiz...
  • Seite 45 Heim AG Heizsysteme Aufbau und Funktion | 4 Das Typenschild enthält die folgenden Angaben: Hersteller Typenbezeichnung CE-Kennzeichen Herstellungsdaten Artikelnummer des Herstellers Wärmepumpen-Typencode (für Software) Baujahr Projektnummer der Anlage Serviceartikelnummer Gewicht [kg] Leistungsdaten Bezeichnung der verschiedenen Betriebspunkte Heizleistung bei den jeweiligen Betriebspunkten [kW] Kühlleistung bei den jeweiligen...
  • Seite 46 5 | Transport und Lagerung Heim AG Heizsysteme 5 Transport und Lagerung 5.1 Sicherheit SICHERHEITSINSTRUKTIONEN Sicheres Arbeiten während des Transports der Anlage! Alle Arbeiten unter Einhaltung der nachfolgend aufgeführten Sicherheitshinweise durchführen: 4 Die in Kapitel Sicherheit [} 12] aufgeführten Bestimmungen bei allen Arbeiten an/mit der Anlage einhalten.
  • Seite 47 Heim AG Heizsysteme Transport und Lagerung | 5 5.2 Transport mit dem Gabelstapler WARNUNG Verletzungsgefahr durch Quetschungen! Bei unsachgemässem oder unachtsamem Transport und Abstellen der Wärmepumpe kann es zu Quetschverletzungen kommen. 4 Bei Transport und Abstellen vorsichtig vorgehen. 4 Sicherheitsschuhe und Schutzhandschuhe tragen.
  • Seite 48 5 | Transport und Lagerung Heim AG Heizsysteme 5.5 Transportschäden und Transportinspektion Transportschäden WARNUNG Verletzungsgefahren durch Transportschäden! Aufgrund von Transportschäden (verursacht z.B. durch Fallen aus der Höhe oder ruppiges Fahren) können diverse Mängel, insbesondere Leckagen an der Anlage entstehen, welche ein erhebliches Verletzungsrisiko bergen.
  • Seite 49 Heim AG Heizsysteme Transport und Lagerung | 5 5.6 Lagerung ACHTUNG Sachschaden durch unsachgemässe Lagerung! Unsachgemässe Lagerung kann zu Sachschäden führen. 4 Anlage/Anlagenteile ausschliesslich unter Einhaltung der folgend aufgeführten Bedingungen lagern. 4 Beim Anheben und Absetzen vorsichtig vorgehen. Wenn die Anlage nicht benutzt wird oder vor der Installation eingelagert wird, folgende Bedingungen berücksichtigen:...
  • Seite 50 6 | Montage Heim AG Heizsysteme 6 Montage 6.1 Sicherheit SICHERHEITSINSTRUKTIONEN Sicheres Arbeiten während der Montage der Anlage! Alle Arbeiten unter Einhaltung der nachfolgend aufgeführten Sicherheitshinweise durchführen: 4 Die in Kapitel Sicherheit [} 12] aufgeführten Bestimmungen bei allen Arbeiten an/mit der Anlage einhalten.
  • Seite 51 Heim AG Heizsysteme Montage | 6 6.2 Montage der Wärmepumpe 6.2.1 Anforderungen an den Montageort 6.2.1.1 Allgemeine Anforderungen Vor der Montage sicherstellen, dass am Aufstellort folgende Bedingungen erfüllt sind: – Es handelt sich um einen trockenen Innenbereich. – Der Aufstellort ist frostfrei.
  • Seite 52 6 | Montage Heim AG Heizsysteme 6.2.1.3 Raumluftvolumen Die Wärmepumpe enthält brennbares Kältemittel und befindet sich in einem abgedichteten, belüfteten Gehäuse. Aus diesem Grund bestehen keine Anforderungen an das Mindestraumvolumen. Die Mindestabstände entsprechend Kapitel Mindestabstände für die Aufstellung der Wärmepumpe [} 51] einhalten.
  • Seite 53 Heim AG Heizsysteme Montage | 6 Bei gewerblichen Anlagen ist am Austritt der Fortluft und der Abblaseleitungen der Druckentlastungsventile ein geeignetes Warnzeichen «EX» anzubringen, um auf die Ex-Zone 2 hinzuweisen. WARNUNG Brandgefahr durch Verwendung brennbares Materialien! Rohrinstallationen aus brennbaren Baustoffen zur Gehäuselüftung können bei externem Brand entzündet...
  • Seite 54 6 | Montage Heim AG Heizsysteme Eine Abblaseleitung der Dimension DN32 darf nicht länger als 10 m sein und darf nicht mehr als 8 90°-Bögen enthalten. Eine Abblaseleitung der Dimension DN40 darf nicht länger als 25 m sein und darf nicht mehr als 15 90°-Bögen enthalten.
  • Seite 55 Heim AG Heizsysteme Montage | 6 6.2.2.2 Elektrische Verbindungsleitungen zur Wärmepumpe Hauptkabeleinführung Kabeleinführung Zusatzmodule (optional) Anschluss Netzwerkstecker für Fernzugriff Bezeichnung SWM pro SWM pro SWM pro 2~13 3~19 6~30 Spannungsversorgung 5 x 2.5 mm 5 x 4.0 mm 5 x 6.0 mm...
  • Seite 56 6 | Montage Heim AG Heizsysteme 6.2.2.3 Wärmequellenseitige Verrohrung ACHTUNG Sachschaden durch unsachgemässe Handhabung Durch unsachgemässes Arbeiten an den hydraulischen Leitungen und Anschlüssen kann die Wärmepumpe beschädigt werden. 4 Hydraulische Montagearbeiten ausschliesslich durch qualifiziertes Fachpersonal durchführen lassen. Der Primärkreislauf einer Sole-Wasser Wärmepumpe besteht aus: Wärmequelle Erdreich...
  • Seite 57 Heim AG Heizsysteme Montage | 6 Der Primärkreis einer Wasser-Wasser Wärmepumpe besteht aus: Wärmequelle Grundwasser – Saug- und Sickerbrunnen – diffusionsgedämmte Verbindungsleitungen – Saugpumpe (Brunnenpumpe) – Absperr- und Auslassarmaturen – Filter Den Grundwasser-Primärkreis der Wärmepumpe nach dem Mindestvolumenstrom der Wärmepumpe oder grösser dimensionieren.
  • Seite 58 6 | Montage Heim AG Heizsysteme HINWEIS Sind an einem Heizkreis Heizflächen angeschlossen, die in der maximalen Betriebstemperatur begrenzt sind, wie Fussboden- und Wandheizungen, muss ein Sicherheitsthermostat bei einer Übertemperatur die Umwälzpumpe abschalten. ACHTUNG Sachschaden durch unsachgemässe Handhabung Durch unsachgemässes Arbeiten an den hydraulischen Leitungen und Anschlüssen kann die Wärmepumpe...
  • Seite 59 Heim AG Heizsysteme Montage | 6 6.2.2.5 Elektrischen Anschluss vorbereiten GEFAHR Gefahr durch elektrischen Schlag! Bei Kontakt mit spannungsführenden Bauteilen besteht Gefahr durch elektrischen Schlag. 4 Arbeiten an der elektrischen Ausrüstung dürfen ausschliesslich durch Elektrofachkräfte ausgeführt werden. 4 Beschädigte Netzanschlusskabel ausschliesslich durch Elektrofachkräfte austauschen lassen.
  • Seite 60 6 | Montage Heim AG Heizsysteme 6.2.3 Installation der Wärmepumpe 6.2.3.1 Wärmepumpe aufstellen WARNUNG Verletzungsgefahr durch Quetschungen! Bei unsachgemässem oder unachtsamen Transport und Abstellen der Wärmepumpe kann es zu Quetschverletzungen kommen. 4 Bei Transport und Abstellen vorsichtig vorgehen. 4 Sicherheitsschuhe und Schutzhandschuhe tragen.
  • Seite 61 Heim AG Heizsysteme Montage | 6 HINWEIS Grundsätzlich gilt: Für alle Rohrverbindungen Dichtungen verwenden und die Verschraubungen mit korrektem Drehmoment anziehen, damit die Hydraulikkreise dicht sind. Beim Anziehen der Gewinde das Gegenstück immer mit entsprechendem Werkzeug gegenhalten damit die Leitungen und Schläuche nicht auf Torsion belastet werden.
  • Seite 62 6 | Montage Heim AG Heizsysteme 6.2.3.3 Elektrischen Anschluss herstellen GEFAHR Gefahr durch elektrischen Schlag! Bei Kontakt mit spannungsführenden Bauteilen besteht Gefahr durch elektrischen Schlag. 4 Arbeiten an der elektrischen Ausrüstung dürfen ausschliesslich durch Elektrofachkräfte ausgeführt werden. 4 Beschädigte Netzanschlusskabel ausschliesslich durch Elektrofachkräfte austauschen lassen.
  • Seite 63 Heim AG Heizsysteme Montage | 6 Um den elektrischen Anschluss herzustellen: Elektrischen Anschluss herstellen a) Den Deckel der Wärmepumpe entriegeln (1). b) Den Deckel der Wärmepumpe hochklappen und sicherstellen dass der Deckel durch den Deckelhalter korrekt befestigt ist und nicht herunterfallen kann (2).
  • Seite 64 6 | Montage Heim AG Heizsysteme c) Wärmepumpe über Gehäuseerdungsschraube an der Rückseite erden. (Genaue Positionierung siehe Abbildung in Kapitel Übersicht der Anschlüsse [} 54]. 6.2.3.4 Frisch- und Fortluftanschlüsse herstellen WARNUNG Verletzungsgefahr bei unzureichender oder fehlerhaft ausgeführter Gehäuselüftung! Eine unzureichende oder fehlerhaft ausgeführte Gehäuselüftung kann zu diversen Gefährdungen führen,...
  • Seite 65 Heim AG Heizsysteme Montage | 6 HINWEIS Grundsätzlich gilt: Sämtliche Verbindungen müssen luftdicht und elektrisch leitend verbunden sein, um eine durchgängige Erdung der Lüftungsleitungen sicherzustellen. Um die Leitungen luftdicht zu verbinden wird empfohlen die Bögen oder Verbindungsmuffen mit Gummidichtung die als Zubehör beim Hersteller bezogen werden können zu...
  • Seite 66 6 | Montage Heim AG Heizsysteme anbringen. Sicherstellen, dass geeignete Verschlussklappen verwendet werden. Es wird empfohlen die Verschlussklappen des Herstellers zu verwenden. e) Leitungen an den dafür vorgesehenen Anschlüssen an der Rückseite der Wärmepumpe anschliessen. Die Dimension des Fortluftanschlusses ist DN125. Es wird empfohlen das Zubehör des Herstellers zu verwenden.
  • Seite 67 Heim AG Heizsysteme Installation und Erstinbetriebnahme | 7 7 Installation und Erstinbetriebnahme 7.1 Sicherheit SICHERHEITSINSTRUKTIONEN Sicheres Arbeiten während der Installation und Erstinbetriebnahme der Maschine! Alle Arbeiten unter Einhaltung der nachfolgend aufgeführten Sicherheitshinweise durchführen: 4 Die in Kapitel Sicherheit [} 12] aufgeführten Bestimmungen bei allen Arbeiten an / mit der Maschine einhalten.
  • Seite 68 7 | Installation und Erstinbetriebnahme Heim AG Heizsysteme 7.2 Heizungsanlage vorbereiten ACHTUNG Sachschaden durch unsachgemässe Handhabung! Rückstände oder aggressive Medien können zum Totalausfall der Heizungsanlage führen. 4 Folgend aufgeführte Hinweise zur sachgemässen Vorbereitung der Heizungsanlage berücksichtigen. Zur Vorbereitung der Heizungsanlage vor der Inbetriebnahme: a) Die Heizungsanlage spülen.
  • Seite 69 Heim AG Heizsysteme Installation und Erstinbetriebnahme | 7 7.4 Erstinbetriebnahme HINWEIS Für die Erstinbetriebnahme das Servicepersonal des Herstellers aufbieten. Sole Wasser Wärmepumpe SWM pro (Schweiz) Schweiz...
  • Seite 70 8 | Betrieb Heim AG Heizsysteme 8 Betrieb 8.1 Sicherheit SICHERHEITSINSTRUKTIONEN Sicheres Arbeiten während des Betriebs der Anlage! Alle Arbeiten unter Einhaltung der nachfolgend aufgeführten Sicherheitshinweise ausführen: 4 Die in Kapitel Sicherheit [} 12] aufgeführten Bestimmungen bei allen Arbeiten an/mit der Anlage einhalten.
  • Seite 71 Heim AG Heizsysteme Betrieb | 8 8.2 Anlage ein- und ausschalten Um die Anlage einzuschalten: Anlage einschalten a) Beim Touchpanel in der Hauptansicht das Einschaltsymbol betätigen. b) Durch Betätigung des grünen Hakens bestätigen dass die Anlage eingeschaltet werden soll. ð Die Anlage ist eingeschaltet.
  • Seite 72 8 | Betrieb Heim AG Heizsysteme – Sind die Raumtemperaturen in der Übergangszeit zu niedrig, im Winter aber in Ordnung, sollte das Niveau erhöht und die Neigung gesenkt werden. Es ist also eine flachere Kurve zu wählen, die dann parallel nach oben verschoben wird.
  • Seite 73 Heim AG Heizsysteme Betrieb | 8 Zusätzlich kann die Funktion "Trinkwarmwasser" aktiviert werden. Wenn diese aktiv ist wird je nach Bedarf, abwechslungsweise zum gewählten Betriebsmodus, die Warmwassererwärmung automatisch eingeschaltet. Es ist möglich, dass je nach anlagespezifischer Konfiguration die Optionen "Kühlen" und/oder "Trinkwarmwasser" nicht eingebaut wurden. In diesem Fall sind diese nicht dargestellt.
  • Seite 74 9 | Wartung Heim AG Heizsysteme 9 Wartung 9.1 Sicherheit SICHERHEITSINSTRUKTIONEN Sicheres Arbeiten während der Wartung der Anlage! Alle Arbeiten unter Einhaltung der nachfolgend aufgeführten Sicherheitshinweise durchführen: 4 Die in Kapitel Sicherheit [} 12] aufgeführten Bestimmungen bei allen Arbeiten an/mit der Anlage einhalten.
  • Seite 75 Heim AG Heizsysteme Wartung | 9 SICHERHEITSINSTRUKTIONEN Sicheres Arbeiten während der Wartung der Anlage! Alle Arbeiten unter Einhaltung der nachfolgend aufgeführten Sicherheitshinweise durchführen: 4 Für die Ausführung von Wartungsarbeiten dürfen nur dafür geeignete Werkzeuge und Arbeitsmaterialien verwendet werden, die für den Betrieb mit den entsprechenden Stoffen zertifiziert/zugelassen sind.
  • Seite 76 9 | Wartung Heim AG Heizsysteme 9.2 Reparaturen HINWEIS Reparaturen an der Anlage werden nicht als Wartungsarbeiten angesehen und dürfen ausschliesslich von ausgebildeten Technikern beziehungsweise Servicepersonal des Herstellers durchgeführt werden. 9.3 Ersatzteile WARNUNG Verletzungsgefahr durch Verwenden falscher Ersatzteile! Durch Verwenden von Ersatzteilen, die nicht vom Hersteller zugelassen sind, können Schäden an der Anlage entstehen.
  • Seite 77 Heim AG Heizsysteme Wartung | 9 9.4 Wartungsintervalle 9.4.1 Hinweise Die Durchführung – der auf den nachfolgenden Seiten vorgeschriebenen Wartungsarbeiten – der Wartungsarbeiten an Zukaufkomponenten gemäss zugehöriger Dokumentation ist Voraussetzung für einen sicheren und störungsarmen Betrieb der Maschine. Die angegebenen Wartungsintervalle entsprechen unseren langjährigen Erfahrungen und Erkenntnissen.
  • Seite 78 9 | Wartung Heim AG Heizsysteme 9.4.2 Wartungsplan Intervall Wartungsarbeit Beschreibung Personal bei Bedarf Temperatur nachstellen; siehe Kapitel Bediener wenn möglich die Temperaturkurve Temperatur abflachen einstellen [} 71] alle zwei Jahre Gassensor kalibrieren Lüftungsleitungen kontrollieren auf Fachpersonal Schäden/Korrosion Sole Wasser Wärmepumpe SWM pro (Schweiz)
  • Seite 79 Heim AG Heizsysteme Wartung | 9 9.4.3 Wartungsarbeiten (auszuführen durch Bediener) 9.4.3.1 Pflege und Reinigung 9.4.3.1.1 Pflege und Reinigung allgemein Zum Schutz des Lackes keine Gegenständen an und auf der Anlage anlehnen Pflege oder ablegen. Reinigung WARNUNG Verbrennungsgefahr an heissen Bauteilen! Bauteile können im Betrieb heiss werden.
  • Seite 80 9 | Wartung Heim AG Heizsysteme 9.4.4 Servicearbeiten (auszuführen durch Servicepersonal) 9.4.4.1 Arbeitsumgebung und Arbeitsmaterialien vorbereiten Vor allen Servicearbeiten an Anlagen mit brennbaren Kältemitteln sind Sicherheitsüberprüfungen erforderlich, um das Risiko einer Entzündung zu minimieren. Folgende Vorkehrungen treffen: – Sicherstellen, dass Arbeiten nach der festgelegten Arbeitsprozedur erfolgen.
  • Seite 81 Heim AG Heizsysteme Wartung | 9 9.4.4.3 Löt- oder Schweissarbeiten Sind Löt- oder Schweissarbeiten durchzuführen, – sicherstellen, dass ein geeigneter Feuerlöscher in unmittelbarer Reichweite ist. – sicherstellen, dass dort, wo Kältemittel aufgefüllt wird, ein CO - oder Pulverlöscher zur Hand ist.
  • Seite 82 9 | Wartung Heim AG Heizsysteme HINWEIS Der Gebrauch von Silikon als Dichtmittel kann die Funktion von Lecksuchgeräten beeinflussen. 9.4.4.6 Reparaturen an Bauteilen, die für brennbare Atmosphäre geeignet sind Bei Reparaturen an Bauteilen, die für brennbare Atmosphäre geeignet sind: – Sicherstellen, dass keine dauernden kapazitiven oder induktiven Lasten an das Gerät angeschlossen werden, wenn nicht sichergestellt ist, dass...
  • Seite 83 Heim AG Heizsysteme Wartung | 9 9.5 Massnahmen nach Abschluss der Wartungsarbeiten Nach Beendigung der Wartungsarbeiten und vor dem Einschalten der Anlage die folgenden Schritte durchführen: a) Alle zuvor gelösten Schraubenverbindungen auf festen Sitz überprüfen. b) Überprüfen, ob alle zuvor entfernten Schutzvorrichtungen und Abdeckungen wieder ordnungsgemäss eingebaut sind.
  • Seite 84 10 | Störungen Heim AG Heizsysteme 10 Störungen 10.1 Sicherheit SICHERHEITSINSTRUKTIONEN Sicheres Arbeiten während der Störungsbehebung! Alle Arbeiten unter Einhaltung der nachfolgend aufgeführten Sicherheitshinweise durchführen: 4 Die in Kapitel Sicherheit [} 12] aufgeführten Bestimmungen bei allen Arbeiten an/mit der Anlage einhalten.
  • Seite 85 Heim AG Heizsysteme Störungen | 10 10.2 Störungsanzeigen Mögliche Störungen werden über das Bedienpanel ausgegeben. HINWEIS Falls Störungen nicht selbst behoben werden können oder die Störungsursache unklar ist das Servicepersonal den Hersteller informieren (Kontaktdaten siehe Seite 2). Bei Störungen die aufgrund sicherheitsrelevanten Komponenten (z.B.
  • Seite 86 10 | Störungen Heim AG Heizsysteme 10.4 Massnahmen nach Abschluss der Arbeiten zur Störungsbeseitigung Nach Abschluss der Arbeiten zur Störungsbeseitigung und vor dem Wiedereinschalten der Anlage die folgenden Massnahmen ergreifen: a) Zuvor gelöste Schraubenverbindungen festdrehen. b) Sicherstellen, dass zuvor entfernte Schutzvorrichtungen und Abdeckungen wieder ordnungsgemäss montiert sind.
  • Seite 87 Heim AG Heizsysteme Demontage und Entsorgung | 11 11 Demontage und Entsorgung 11.1 Sicherheit SICHERHEITSINSTRUKTIONEN Sicheres Arbeiten während der Demontage und Entsorgung der Anlage! Alle Arbeiten unter Einhaltung der nachfolgend aufgeführten Sicherheitshinweise ausführen: 4 Die in Kapitel Sicherheit [} 12] aufgeführten Bestimmungen bei allen Arbeiten an/mit der Anlage einhalten.
  • Seite 88 11 | Demontage und Entsorgung Heim AG Heizsysteme 11.2 Ausserbetriebnahme WARNUNG Verletzungsgefahr bei unsachgemäss ausgeführten Arbeiten zur Ausserbetriebnahme! War die Anlage während der Betriebsdauer Frost und korrosiver Umgebung ausgesetzt, kann es zu Leckagen gekommen sein, welche während der Arbeiten zur Ausserbetriebnahme zu Gefahrensituationen führen können.
  • Seite 89 Heim AG Heizsysteme Demontage und Entsorgung | 11 ACHTUNG Umweltschäden bei falscher Entsorgung! Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden! Zerlegte Bestandteile der Wiederverwertung zuführen: 4 Metalle verschrotten. 4 Kunststoffelemente zum Recycling geben.
  • Seite 90 12 | Anhang Heim AG Heizsysteme 12 Anhang 12.1 Konformitätserklärung Konformitätserklärung [} 91] Sole Wasser Wärmepumpe SWM pro (Schweiz) Schweiz...
  • Seite 92 Anhang mitgegeben: Dokumente – Abnahmeformular SWM pro [} 113] Technische Datenblätter – TD SWM pro 2-13 240222 [} 93] – TD SWM pro 3-19 240222 [} 99] – TD SWM pro 6-30 240222 [} 105] Pläne und Schemata – Massblatt SWM pro - 10.80.0010.05 [} 111] Sole Wasser Wärmepumpe SWM pro (Schweiz)
  • Seite 93 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Technisches Datenblatt SWM pro 2-13 Allgemein Artikel Nr. 40891 Gütesiegel Nr. CH-HP-01150 SCOPon (W35 / W55) 5.3 / 4.2 Aufstellung innen Energieeffizienzklasse (W35 / W55) A+++ / A+++ Masse (B x H x T) in mm / Gewicht...
  • Seite 94 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 2-13 Temperatur Wasser Austritt 35 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 95 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 2-13 Temperatur Wasser Austritt 45 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 96 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 2-13 Temperatur Wasser Austritt 55 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 97 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 2-13 Temperatur Wasser Austritt 65 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 98 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Einsatzkennfeld SWM pro 2-13 Bereich 1 Bereich 2 Bereich 3 minimale Quellentemperatur bei Frostschutzanteil von 20 V% Wärmequelle, Temperatur Eintritt in °C Bedeutungen Bereich 1: Diese Grenzen sind als Abschaltwerte der Wärmepumpe anzusehen und nicht für den stetigen Betrieb geeignet.
  • Seite 99 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Technisches Datenblatt SWM pro 3-19 Allgemein Artikel Nr. 40892 Gütesiegel Nr. CH-HP-01150 SCOPon (W35 / W55) 5.3 / 4.2 Aufstellung innen Energieeffizienzklasse (W35 / W55) A+++ / A+++ Masse (B x H x T) in mm / Gewicht...
  • Seite 100 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 3-19 Temperatur Wasser Austritt 35 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 101 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 3-19 Temperatur Wasser Austritt 45 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 102 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 3-19 Temperatur Wasser Austritt 55 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 103 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 3-19 Temperatur Wasser Austritt 65 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 104 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Einsatzkennfeld SWM pro 3-19 Bereich 1 Bereich 2 Bereich 3 minimale Quellentemperatur bei Frostschutzanteil von 20 V% Wärmequelle, Temperatur Eintritt in °C Bedeutungen Bereich 1: Diese Grenzen sind als Abschaltwerte der Wärmepumpe anzusehen und nicht für den stetigen Betrieb geeignet.
  • Seite 105 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Technisches Datenblatt SWM pro 6-30 Allgemein Artikel Nr. 40893 Gütesiegel Nr. CH-HP-01150 SCOPon (W35 / W55) 5.3 / 4.2 Aufstellung innen Energieeffizienzklasse (W35 / W55) A+++ / A+++ Masse (B x H x T) in mm / Gewicht...
  • Seite 106 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 6-30 Temperatur Wasser Austritt 35 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 107 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 6-30 Temperatur Wasser Austritt 45 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 108 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 6-30 Temperatur Wasser Austritt 55 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 109 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Leistungsdaten SWM pro 6-30 Temperatur Wasser Austritt 65 °C maximale Leistung Nennleistung minimale Leistung Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Wärmequelle, Temperatur Eintritt in °C Heim AG Heizsysteme Tel.
  • Seite 110 Heim AG Heizsysteme Sole Wasser Wärmepumpen HEIM Einsatzkennfeld SWM pro 6-30 Bereich 1 Bereich 2 Bereich 3 minimale Quellentemperatur bei Frostschutzanteil von 20 V% Wärmequelle, Temperatur Eintritt in °C Bedeutungen Bereich 1: Diese Grenzen sind als Abschaltwerte der Wärmepumpe anzusehen und nicht für den stetigen Betrieb geeignet.
  • Seite 111 Heim AG Heizsysteme Sole Wasser Wärmepumpe Heim Serie SWM pro Massblatt - Typ SWM pro Masseinheit: mm Rückansicht: Seitenansicht: Frontansicht: 128.5 Belüftungsöffnung DN80 Elektroeinführungen Potentialausgleich Entlüftungsöffnung DN125 Grundriss: Sole warm Sole kalt Heizung kalt (RL) Heizung warm (VL) Anschlussdimensionen SWM pro 1, 2, 3, 4 1 1/2"...
  • Seite 112 Massblatt - Typ SWM pro (Gehäuselüftung) Folgende Abstände vom Austritt der Fortluft- und von den Abblaseleitungen der Sicherheitsventile sind einzuhalten. Bei allfälligen Abweichungen bitte Kontakt mit dem Leiter Technik der Heim AG aufnehmen. - zu Feuerquellen / möglichem Funkenflug (offenes Feuer, Grill, Aschenbecher): Horizontalabstand >...
  • Seite 113 Dieses Formular wird durch den Servicetechniker ausgefüllt. Der Betreiber ist in der Pflicht die Vorgaben in der Bedienungsan- leitung einzuhalten und dieses Abnahmeformular zu lesen, zu unterschreiben und an die Fa. Heim AG Heizsysteme zurückzu- senden. Falls der Betreiber bei der Inbetriebnahme nicht vor Ort ist, wird es ihm mit dem Anlagenordner zur Erledigung zuge- sandt.
  • Seite 114 Sicherheits-Checkliste (alles ok = IBN möglich, ansonsten IBN-Abbruch) Vor Start der Anlage ☐Gehäuselüftung kommt vom & geht ins Freie (Tiefgarage nicht erlaubt), min. DN80 ☐Abblaseleitungen gehen ins Freie (Tiefgarage nicht erlaubt) min. DN25 ☐Gehäuselüftung & Abblaseleitung vor Witterung / Wassereintritt geschützt ☐Mindestabstände Ex-Zone 2 eingehalten (siehe Liste unten) ☐Freie Fläche beim Austritt der Fortluft und der Abblaseleitung grösser als 30m ☐Netto-Raumvolumen Aufstellungsraum mindestens 5m...
  • Seite 115 Gemeinsame Leitung? Allgemeine Informationen Die Firma Heim AG Heizsysteme ist verantwortlich für die sichere Inverkehrbringung der Anlage. Herrschen Zweifel an der sicheren Installation des Systems, so kann die Inbetriebnahme verweigert werden. Der Betreiber ist in der Pflicht, dass die Anlage nach der Inverkehrsetzung sicher betrieben wird. Das aufgebotene Fachperso- nal muss explizit für die Arbeit an Kältemittelkreisläufen geschult sein (Brandgefahr!).
  • Seite 116 Stichwortverzeichnis Heim AG Heizsysteme Stichwortverzeichnis Gefahrenbereiche  15 Gefahrenstufe Abblaseleitungen  53 Lebensgefahr  8 Anschlüsse  43, 54 Personenschaden  8 Arbeitskleidung  17 Sachschaden  9 Arbeitskleidung; angemessene  17 Verletzungsgefahr  8 Aufbewahrungsort  6 Gehäusebelüftung  52 Aufstellort  51 Gehäuseentlüftung  52 Augenverletzungen  27 Gehäuselüftung  30 Auslegung  33 Gehörschutz...
  • Seite 117 Heim AG Heizsysteme Stichwortverzeichnis unbefugte  16 unterwiesene  15 Wärmequelle  56 Persönliche Schutzausrüstung  14 Wärmeträgerflüssigkeit  56 Piktogramme Warnsymbole  10 an der Maschine  25 Allgemein  10 elektrischer Strom  10 schwebende Last  10 Umweltverschmutzung  10 Qualifikation  15 Wartungsplan  77, 78 qualifiziertes Personal  15 Quellenkreislauf  30...
