- Seite 1 Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation Kurzanleitung Installation LWMapro 8-20G Samuel Maron Heim AG Heizsysteme Wittenwilerstrasse 31 CH-8355 Aadorf +41 52 369 70 60 Seite 1 von 18...
-
Seite 2: Inhaltsverzeichnis
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation INHALT EINLEITUNG ......................3 AUSSENEINHEIT ....................3 Obere Abdeckung ..........................3 Vorderseite Abdeckung ........................4 Rückseite Abdeckung ........................6 Linke Seite ............................8 Anschluss Speisung und Steuerung ....................10 VERSCHIEDENE ANSICHTEN OFFENE AUSSENEINHEIT ........11 Elektronik/Hydraulik Rückseite .................... -
Seite 3: Einleitung
Diese Anleitung visualisiert die Entfernung der Abdeckungen von Aussen- und Inneneinheit der LWMapro 8-20G. Weiter sind die Anschlusstableaus ersichtlich und das Vorgehen für die Kabelführung in der Ausseneinheit. Information: Im Gegensatz zu den kleineren Versionen ist er Lüfter bei der LWMapro 8-20G auf der Vorderseite angebracht. Wichtig Für die elektrische Verkabelung der Ausseneinheit reicht es aus, die obere und vordere... -
Seite 4: Vorderseite Abdeckung
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 2.2 Vorderseite Abdeckung Um die Frontplatte zu entfernen, muss unten auf der linken Seite 1 Schraube gelöst werden. Anschliessend die Platte nach oben anheben und nach links schieben um die Platte aus den Einrasthacken (je 3 pro Seite) zu heben. - Seite 5 Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation Seite 5 von 18...
-
Seite 6: Rückseite Abdeckung
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 2.3 Rückseite Abdeckung Zuerst die kleine Platte bei den Wasseranschlüssen lösen (7 Schrauben) Seite 6 von 18... - Seite 7 Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation Anschliessend kann die grosse Abdeckplatte entfernt werden (13 Schrauben) Seite 7 von 18...
-
Seite 8: Linke Seite
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 2.4 Linke Seite Auf der Seite 5 Schrauben und hinten 5 Schrauben lösen Seite 8 von 18... - Seite 9 Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation Seite 9 von 18...
-
Seite 10: Anschluss Speisung Und Steuerung
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 2.5 Anschluss Speisung und Steuerung Der Kabeleingang befindet sich auf der Rückseite unten rechts. Die Anschlüsse befinden sich auf dem Tableau Richtung Vorderseite. Zur Installation die Kabel zur Speisung und Steuerung durch den Kabeleingang so weit hineinschieben, bis sie von der geöffneten Vorderseite gegriffen werden können. -

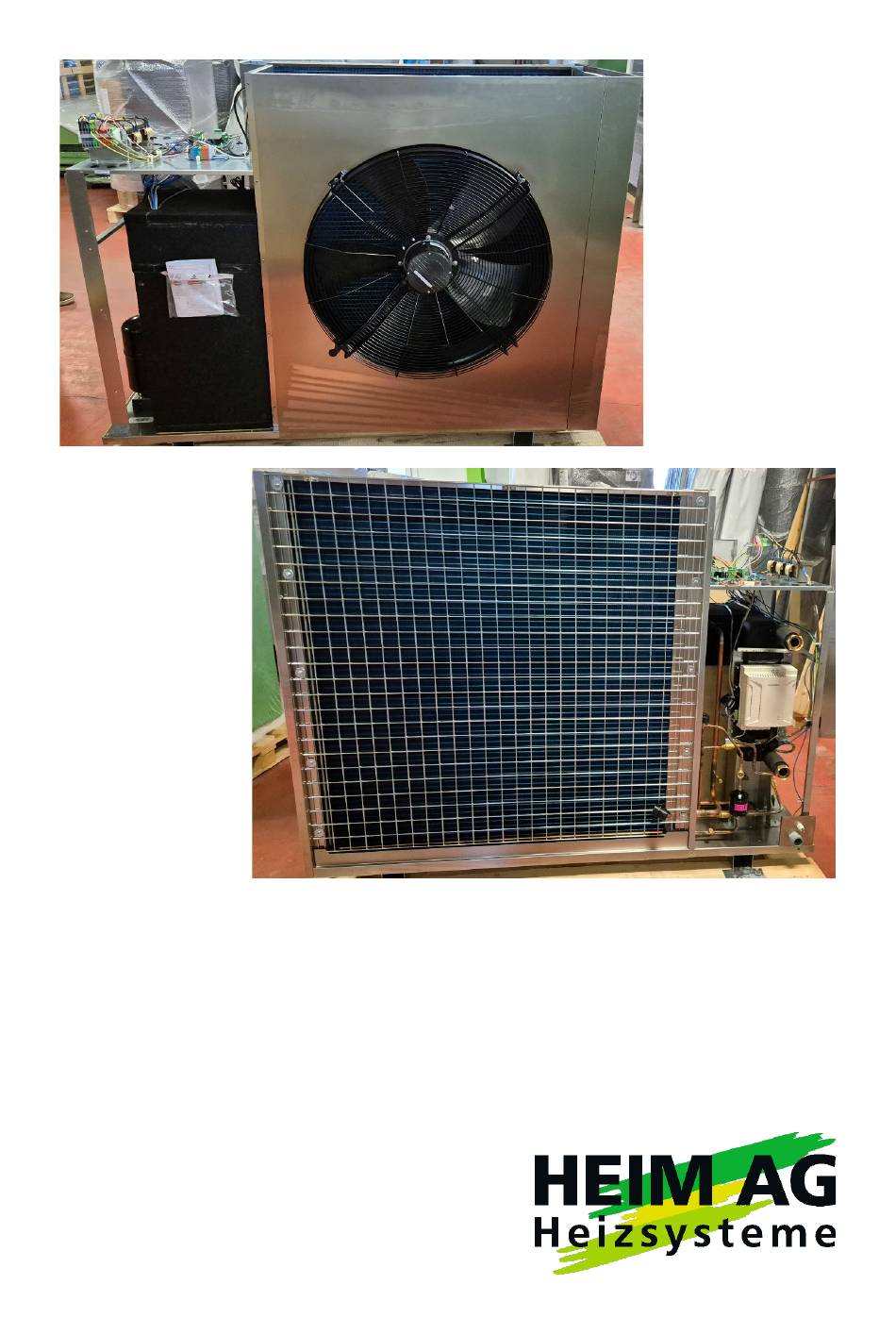

Seite 11: Verschiedene Ansichten Offene Ausseneinheit
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 3 Verschiedene Ansichten offene Ausseneinheit 3.1 Elektronik/Hydraulik Rückseite Seite 11 von 18... -
Seite 12: Elektronik/Hydraulik Linke Seite
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 3.2 Elektronik/Hydraulik linke Seite Seite 12 von 18... -
Seite 13: Elektronik/Hydraulik Vorderseite
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 3.3 Elektronik/Hydraulik Vorderseite Seite 13 von 18... -
Seite 14: Elektronik/Hydraulik Sicht Von Oben
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 3.4 Elektronik/Hydraulik Sicht von oben Seite 14 von 18... -
Seite 15: Lüftung Sicht Von Oben
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 3.5 Lüftung Sicht von oben Seite 15 von 18... -
Seite 16: Inneneinheit
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 4 Inneneinheit 4.1 Abdeckung entfernen Zum Entfernen der Abdeckung, die beiden rot Markierten Schrauben links und rechts der Kabeldurchgänge lösen. Die Abdeckung anschliessend nach oben schieben und abnehmen. 5 Verschiedene Ansichten Innneneinheit 5.1 Geöffnet Sicht von oben... -
Seite 17: Ansicht Anschlusstableau
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 5.2 Ansicht Anschlusstableau Seite 17 von 18... -
Seite 18: Rückseite
Heim AG Heizsysteme LWMapro 8-20G Kurzanleitung Installation 5.3 Rückseite Die Öffnungen oben links und rechts dienen zur Wandmontage mithilfe der beigefügten Wandhalterung. 5.4 Wandhalterung Seite 18 von 18...
