Montážní návod
Instalace,elektrické připojení a první uvedení do provozu smí být provedeny pouze
oprávněnou osobou.

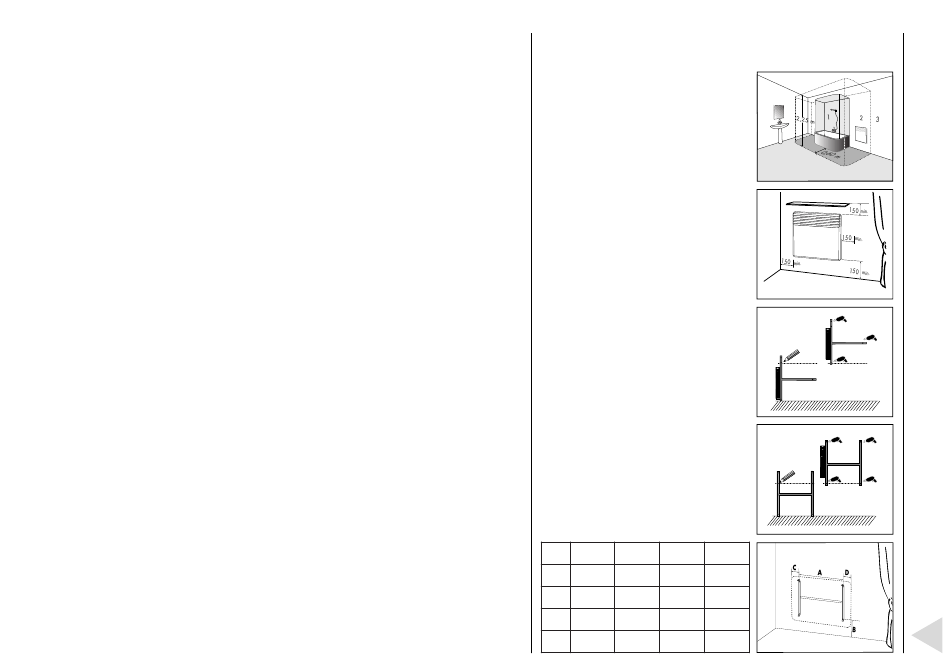

Odstupy
Odstup spodní hrany spotřebiče od podlahy nesmí
být menší než 15cm. Odstup na stranu,např. k
nábytku a směrem nahoru musí být minimálně 15cm.
Pro zajištění správné funkce konvektoru je nutné
dodržet vzdálenosti uvedené na obr.2. V koupelnách
musí být konvektor instalován ve shodě s ČSN
33 200-7-701 a smí být umístěn v souladu s obr. 1 i
v zónách 2 a 3.
Konvektor je zařízení třídy II a je chráněn proti stříkající
vodě, krytí IP24.
Konvektor nesmí být umístěn přímo pod zásuvkou
elektrického proudu.
El. instalaci je nutno vybavit 2 pólovým vypínáním,
u něhož se vzdálenost rozpojených kontaktů
rovná min. 3 mm.
Montáž
Konvektor je zabalen samostatně v kartonové krabici
a je dodáván společně se závěsným rámem. Uchycení
závěsného rámu ke zdi,(obr.3,4). S pomocí
šroubováku uvolněte závěsný rám z konvektoru.
Závěs osaďte ke zdi na konečnou podlahu a označte
otvory"A". Vyvrtejte otvory"A"a osaďte do nich
hmoždinky, viz. obr. 3, 4, posice 1. Posuňte závěsný
rám po zdi tak, aby se spodní otvory v rámu kryly s
otvory s osazenými hmoždinkami, viz.obr.3,4,posice
2. Vyvrtejte horní otvory a osaďte do nich hmoždinky.
Přišroubujte a zajistěte závěsný rám pomocí šroubů.
Vzdálenosti A,C a D,viz.obr.5 se mění dle výkonu
konvektoru,viz.tabulka. C a D určují polohu
konvektoru vůči závěsnému rámu.
P ( W ) 7 5 0 1 0 0 0 5 1 0 0 2
A
1 4 7 2 5 7 2 4 8
( m m )
B
2 0 0 2 0 0 2 0 0
( m m )
C
4 1 2 4 1 2 6 1 8
( m m )
D
2 1 4 2 1 4 2 4 4
( m m )
obr. 1
rozměry jsou v mm obr. 2
obr. 3
2
1
A
Závěsný rám pro : - 500 W Závěsný rám pro:
- 750 W - 750 W
- 1000 W - 1000 W
obr. 4
2
1
A
A
Závěsný rám pro: - 1250 W Závěsný rám pro:
- 1500 W - 1500 W
- 1750 W
- 2000 W
- 2000 W
0 0 0
4 0 5
2 0 0
7 1 1
2 4 4
obr. 5
CZ
