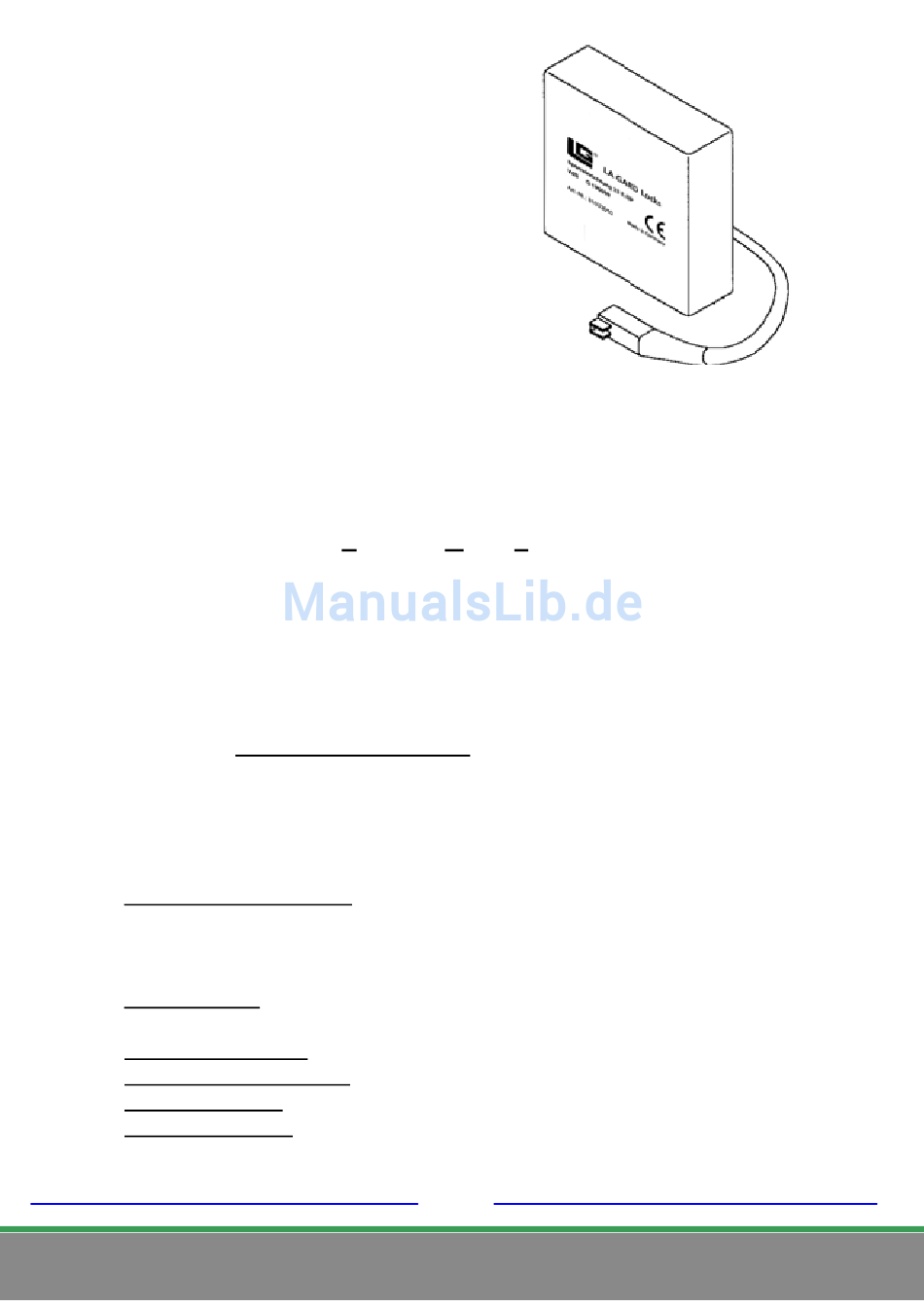

Sperr/Alarmeinrichtung "SP"
334, 334A VdS G196099
333-1
(nicht VdS zugelassen)
Anschaltbar an folgende
LA GARD-Schlösser:
3040/6040
3260/6260
2441M/6441M
Die Schlösser müssen mit einem
Riegelschalter "RS"ausgestattet sein.
Bei Schlösser mit 66E-Electronik
muss ein schlossgesteuerter
Riegelwerkskontakt extern montiert
werden.
A) Anschluss der "SP"-Box an das Schloss
12V - Betrieb aus EMZ (Einbruch Melde Zentrale)
1 . Batteriefachanschluss aus dem Schloss ziehen, dafür Steckerarretierung
zur Montageplatte drücken (innere Steckerposition).
2. Kabel der "SP"-Box (PN-334) in diese Buchse des Schlosses stecken, auf
Steckerarretierung achten.
3. Falls die Kontakte am Schloss nicht erreichbar sind, ist der
Batteriefachanschluss -für den Montagebetrieb- als zusätzliches Kabel in
die "SP"-Box (PN-334 A) geführt (rot/schwarzes Kabel). Diese beiden
Kabel sind innerhalb der "SP "-Box zu trennen und zu isolieren (bei 12V
Anschluss).
4. Kabel vom Riegelschalter an der Steckerleiste in der "SP"-Box wie
folgt anlöten: GRÜN-Pin 1, BLAU-Pin 2, ROT-Pin 3.
B) Anschluss an EMZ
1. Verschluss-Meldegruppe: Pin 9+10 "ZU" Abschlusswiderstand R1 einlöten,
Pin 10+11 "OFFEN" Abschlusswiderstand R2 einlöten.
Bei 2-Draht-Technik wird am Widerstand R1 (oder R2) von "C" ein
weiterer Widerstand gelegt, der bei Schalter "ZU" kurzgeschlossen wird.
2. Sabotagelinie: Pin 4+5 zum Abheberkontakt der Riegelwerksabdeckung
oder, falls nicht vorhanden, Pin 4+5 kurzschließen.
Sabomeldegruppe: Pin 12+13 Abschlusswiderstand R3 einlöten.
3. Öffnungsüberwachung: Pin 6+7 zum externen Türkontakt (8 = blind).
Einbruchgruppe: Pin 14+15 Abschlusswiderstand R4 einlöten.
4.
Aufschließsperre: Pin 16 = 12V (9-15V 5 mA), Pin 17 = 0V. (0V nicht
abschalten)
CLAVIS-DEUTSCHLAND GmbH
Schillerstraße. 47-51, 34117 Kassel
Gehäusemaße der 334 SP-Box: 85x85x25
Befestigungsmaße:
VdS zugelassen G196099, Klasse C
Umweltklasse VdS 2 .
30
Tel:
+49 561/ 988 499- 0
Fax:
+49 561/ 988 499- 99
65x65, M3
http://www.clavis-deutschland.de
email: info@clavis-deutschland.de
