Johnson Controls PowerG Installationsanleitung
Powerg funk aussen magnetkontakt mit eingang
MC-312 PG2
PowerG Funk Aussen Magnetkontakt mit Eingang
1. MC-312 PG2 Überblick
Der
MC- 312
PG2
ist
Magnetkontaktgerät, das mit PowerMaster Alarmzentralen kompatibel
ist.
Der MC-312 PG2 ist mit den folgenden Funktionen ausgestattet:
Wetterfester und wasserdichter Outdoor-Transceiver
l
Montage auf flachen und gewölbten Oberflächen
l
Batterielasche zum automatischen Einlernen
l
Funktioniert in extremen Temperaturen (-40°C bis 66°C / -40°F bis
l
151°F) und ist IP66-zertifiziert
Hinweis: UL-Testtemperatur: -35°C bis 66°C (31°F bis 151°F)
Batterielebensdauer: bis zu 5 Jahre bei normaler gewerblicher
l
Nutzung
Integrierter magnetischer Sensor
l
Maximaler Magnetabstand von 44,5 mm (1,75 Zoll) auf Holz und
l
31,8 mm (1,25 Zoll) auf Metall
Schalter für den Magnetsensor, wenn nur der Hilfseingang benötigt
l
wird
Getrennte Übertragungen vom Sensor und Hilfseingang, die
l
denselben RF-Sender auslösen
Sabotageschutz auf der Vorder- und Rückseite
l
Hinweis: Sabotageschutz in den USA nicht verfügbar
Automatische periodische Überwachung in regelmäßigen Abständen
l
PowerG Zweiwege-Frequenzsprung-Spreizspektrum-FHSS-TDMA-Technologie
l
Kann mit nichtmetallischer Farbe gestrichen werden Empfohlene Farben sind u.a.: KRYLON Fusion for Plastic, RUST- OLEUM Plastic, DUPLI-
l
COLOR Vinyl & Fabric Coating *
PowerMaster-Alarmzentralen mit Softwareversion 20 oder neuer sind mit folgenden Funktionen ausgestattet:
Anti-Mask-Schutz (nicht UL-geprüft)
l
Zusätzlicher fest verdrahteter Eingang, programmierbar als Öffner (NO), Schließer (NC), Abschlusswiderstand (EOL) oder doppelter
l
Abschlusswiderstand (DEOL) für den Einsatz mit weiteren Geräten DEOL-Funktionalität abhängig von Version der Zentrale
Unterstützt Temperaturberichte gemäß der Softwareversion der PowerG-Zentrale
l
2. Einlernen des MC-312 PG2
Befolgen Sie die Anweisungen aus dem Installationshandbuch der relevanten Zentrale zur Option 02:ZONEN/GERÄTE in der Errichter-
Programmierung. Das folgende Ablaufdiagramm enthält eine allgemeine Beschreibung des Vorgangs:
Schritt 1
Im Errichter-Menü
GERÄT
02:
HINZUFÜGEN
ZONEN/GERÄTE
auswählen.
auswählen.
02:ZONEN GERÄTE >
GERÄT HINZUFÜGEN >
D-307608 MC-312 PG2 Installationsanleitung
ein
drahtloses
PowerG
Zweiwege-
Schritt 2
Schritt 3
Ziehen Sie an der
Einlernlasche,
legen Sie die
Batterien ein oder
geben Sie die
Gerätekennung
ein.
JETZT
EINLERNEN oder
ID EINGEBEN
ID: XXX-XXXX >

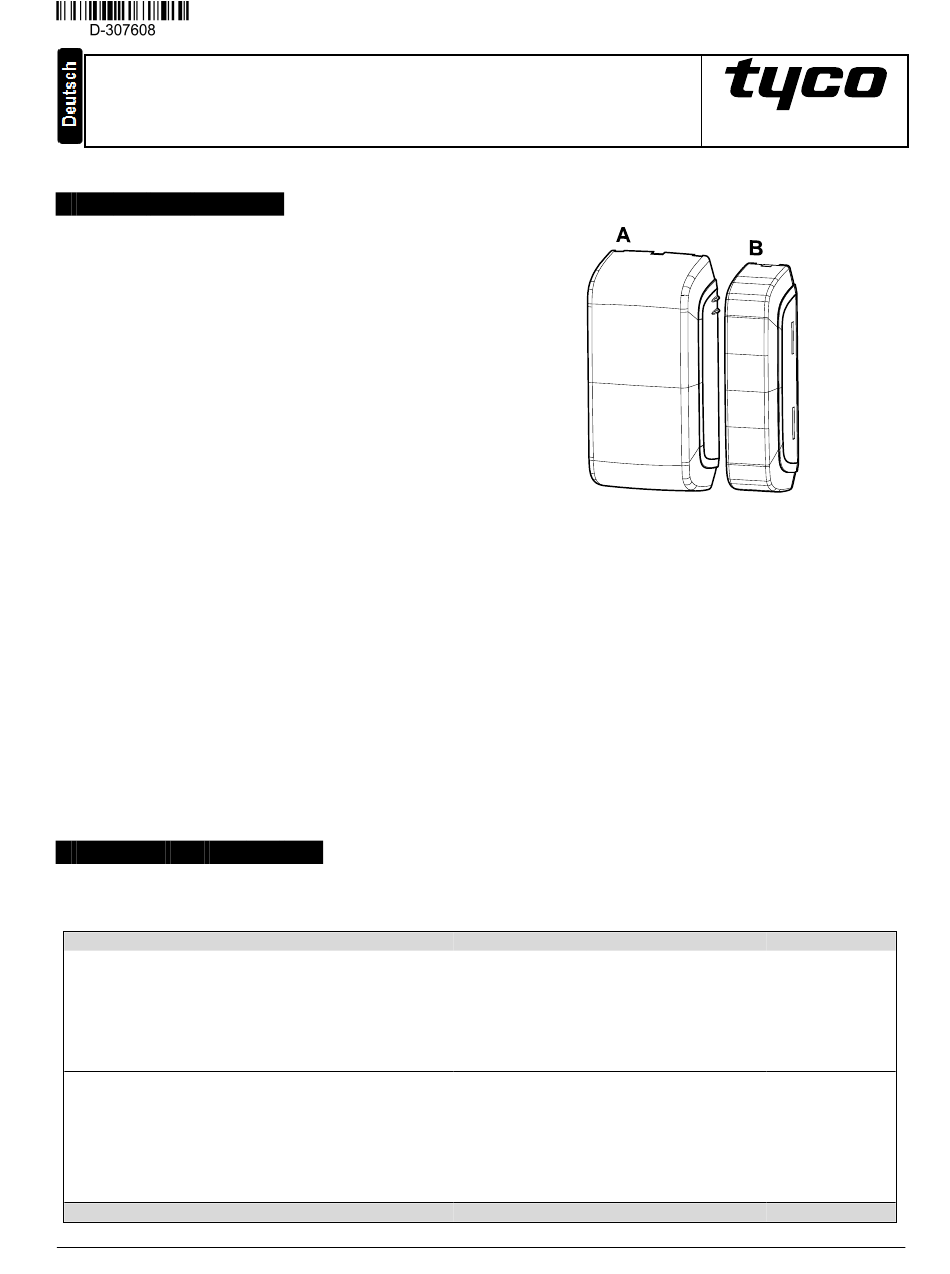

Abbildung 1: MC-312 PG2
Schritt 4
Erforderte
STANDORT,
Zonennummer
ZONENTYPund TON-
auswählen.
Parameter konfigurieren.
Z0X: STANDORT
Z0X: ZONENTYP
Z0X:
Z0X: TON EINSTELLEN
Z0X:
Kontaktsensor-ID-
GERÄTEEINSTELLUNGEN
Nr.
107-XXXX
Installationsanleitung
A: Gerät
B: Magnet
Schritt 5
Schritt 6
Melder (siehe 3.4
Geräteparameter
konfigurieren)
konfigurieren.
1
Inhaltsverzeichnis
Verwandte Anleitungen für Johnson Controls PowerG
Inhaltszusammenfassung für Johnson Controls PowerG
- Seite 1 Zusätzlicher fest verdrahteter Eingang, programmierbar als Öffner (NO), Schließer (NC), Abschlusswiderstand (EOL) oder doppelter Abschlusswiderstand (DEOL) für den Einsatz mit weiteren Geräten DEOL-Funktionalität abhängig von Version der Zentrale Unterstützt Temperaturberichte gemäß der Softwareversion der PowerG-Zentrale 2. Einlernen des MC-312 PG2 Befolgen Sie die Anweisungen aus dem Installationshandbuch der relevanten Zentrale zur Option 02:ZONEN/GERÄTE in der Errichter-...
- Seite 2 Hinweis: Wenn der Magnetkontakt bereits eingelernt wurde, können Sie die Parameter des Magnetkontakts über die Option GERÄTE MODIFIZIEREN konfigurieren. Siehe Schritt 2. Zum Einlernen des Geräts ziehen Sie an der Batterielasche, um das Gerät einzuschalten (Abbildung 2, A), oder legen Sie die Batterien ein. Der automatische Einlernprozess kann über beide Verfahren aktiviert werden.
- Seite 3 3.2. Montage des MC-312 PG2 Um das Gerät auf einer ebenen Fläche zu montieren, führen Sie die folgenden Schritte aus: 1. Stecken Sie einen Schlitzschraubendreher in den dafür vorgesehenen Schlitz und drücken Sie ihn nach oben, um die dekorative Abdeckung zu entfernen.
-
Seite 4: Reichweitenausrichtungen
3.3. Reichweitenausrichtungen Tabelle 2: Reichweitenausrichtungen Nicht-metallische Oberfläche Unterstützt Metallische Oberfläche Offen Geschlossen Richtung Offen Geschlossen 71 mm (2,8 Zoll) 52 mm (2 Zoll) 48 mm (1,9 Zoll) 35 mm (1,38 Zoll) 40 mm (1,6 Zoll) 33 mm (1,3 Zoll) Y (aufwärts) 32 mm (1,26 Zoll) 25 mm (0,98 Zoll) 22 mm (0,9 Zoll) -
Seite 5: Verdrahtung Des Hilfseingangs
3.4.1. Verdrahtung des Hilfseingangs Hinweis: Platzieren Sie bei UL-konformen Installationen das mit dem auslösenden Schaltkreis verbundene Gerät im selben Raum wie der Sender. Bei UL- konformen Installationen darf nur Alarmzubehör für private Einbruchsalarmsysteme angeschlossen werden. Schließen Sie bei ULC- konforme Installationen ULC-konforme Produkte nur an den verdrahteten AUX-Eingang ein. -
Seite 6: Anti-Mask Kalibrieren
Alarmeingang Ein interner und ein AUX-Eingang Überwachung Signalgebung im Vier-Minuten-Takt Sabotagewarnung Meldung bei Sabotageversuchen Kommunikationsprotokoll PowerG Stromversorgung Typ C Batterietyp Nur 2 x Ultimate Lithium 1,5-V-AA-Batterien von Energizer Voraussichtliche Batterielebensdauer Bis zu 5 Jahre bei normaler gewerblicher Nutzung (nicht UL-geprüft) -
Seite 7: Besondere Anmerkungen
Abmessungen (LxBxT) 105 mm x 52 mm x 35 mm (4,1 Zoll x 2 Zoll x 1,4 Zoll) Gewicht 154 g (5,4 oz) (mit Batterie) Farbe Dunkelgrau 6. Standardkonformität Der MC-312 PG2 erfüllt die Anforderungen der folgenden Standards: Europa EN 301489, EN 50130-4, EN 300 220, EN 62368-1, EN 60950-22, EN 50130-5, EN 50131-5-3, EN 50131-6 Typ C, EN 50131-2-6 Stufe 2 Klasse IV, IP66. - Seite 8 GARANTIE Visonic Limited (der "Hersteller") gewährleistet ausschließlich dem ursprünglichen Käufer (der "Käufer") gegenüber, dass dieses Produkt (das "Produkt") bei normalem Gebrauch für einen Zeitraum von zwölf (12) Monaten ab Versanddatum durch den Hersteller frei von Herstellungs- und Materialfehlern ist. Diese Garantie ist in jeder Hinsicht davon abhängig, dass das Produkt korrekt installiert, instand gehalten und unter normalen Einsatzbedingungen gemäß...
