Kapitel 3: TECHNISCHE DATEN

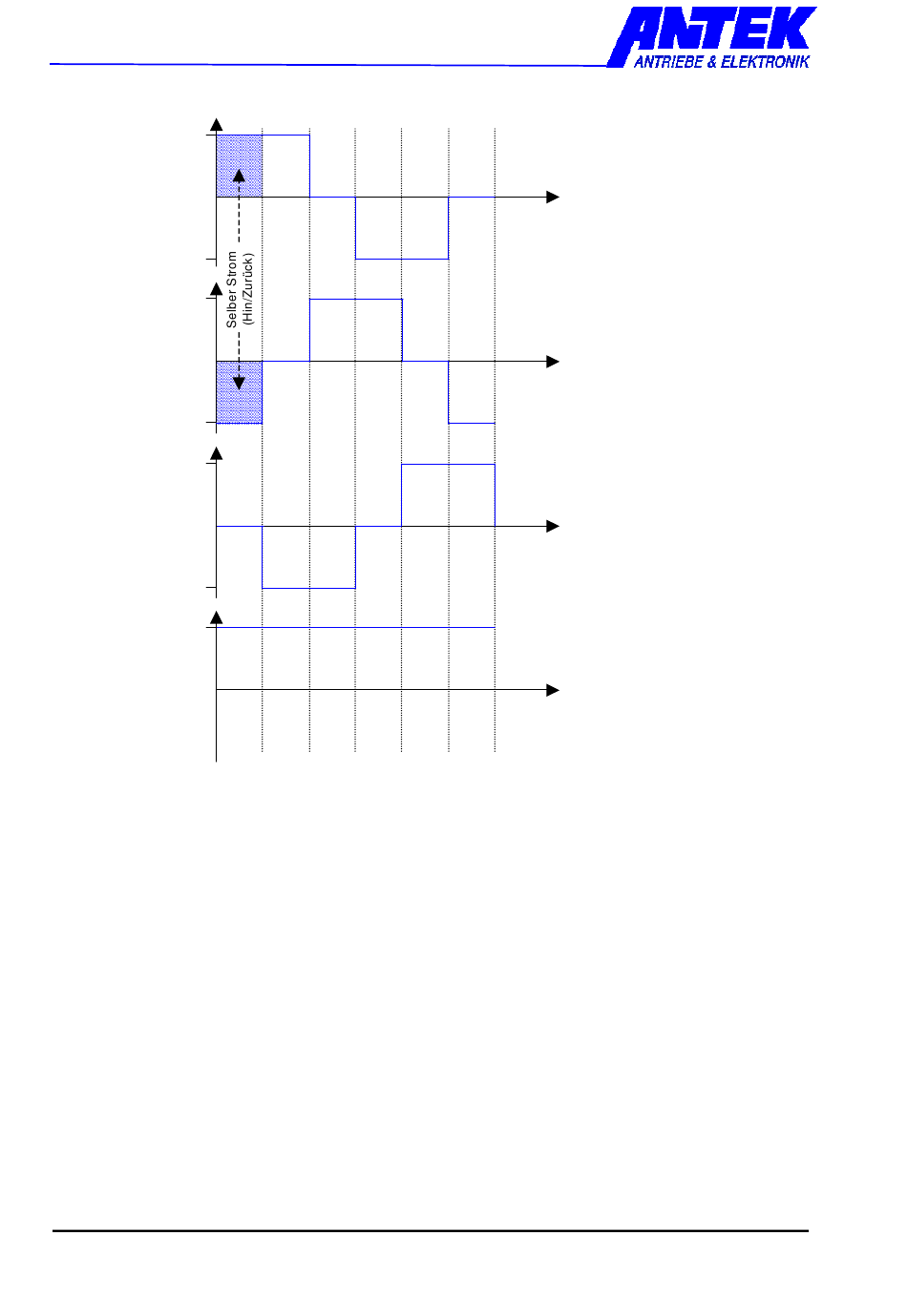

3.4.1.1 Phasenstrom
Phasenstrom
Î
I
aus,U
-Î
Phasenstrom
Î
I
aus,V
-Î
Phasenstrom
Î
I
aus,W
-Î
Eingangs-
Î
strom
I
ein
Beim blockkommutierten EC-Motor werden zu jeder Zeit 2 Motor Phasen bestromt, wobei
die eine Phase den Hin- und die andere Phase den Rückleiter bildet. Damit ist der gesamte
Ausgangsstrom des Regelgerätes stets gleich der Amplitude Î der positiv bestromten Motor-
phase und -Verlustfreiheit vorrausgesetzt- gleich dem Eingangsstrom des Regelgerätes.
Damit ergibt sich der effektive Motorstrom zu:
In der Praxis wird die rechteckförmige Bestromung der Motorphasen nie erreicht, da die Mo-
torinduktivität keinen beliebig steilen Stromanstieg zulässt:
Seite 14 von 27
Zeit t
Zeit t
Zeit t
Zeit t
I
=
2
/
x Î
eff
3
