Stage6 MK2 Montage- Und Bedienungsanleitung Seite 4

DE
S6
MONTAGE- UND BEDIENUNGSANLEITUNG
DIGITAL-TACHOMETER MK2, UNIVERSAL

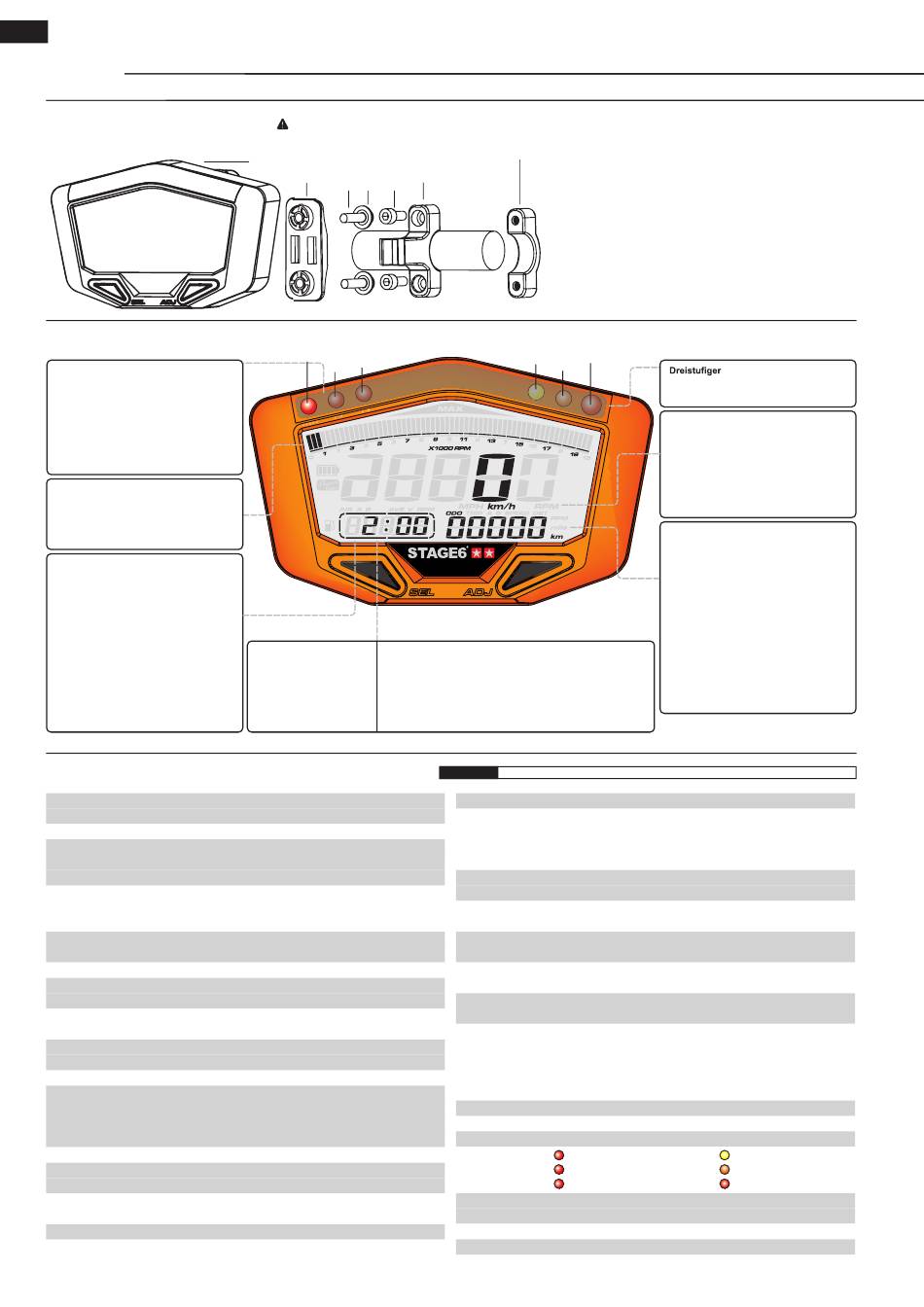

2.2 Anbauanleitung
3.1 Die Anzeige
Temperaturwarnung A
• Einstellbereich: 60–250 °C (140–482 °F)
• Einstelleinheit: 1 °C (°F)
Temperaturwarnung B
• Einstellbereich: 200–1000 °C (392–1832 °F)
• Einstelleinheit: 1 °C (°F)
Geschwindigkeitswarnlampe
• Einstellbereich: 30–360 km/h (19–225 MPH)
: 1 km/h (MPH)
• Einstelleinheit
Drehzahlmesser (Balkenanzeige mit
60 Segmenten)
• Anzeigebereich: wahlweise bis 10.000,
15.000 oder 20.000 U/min
• Anzeigeeinheit: je nach gewähltem Bereich
166, 250 or 333 U/min.
Spannungsmesser (externe Strom-
versorgung)
• Anzeigebereich: 8,0–18,0 V
• Anzeigeeinheit: 0, 1
• Wenn das Instrument an die externe
Stromversorgung angeschlossen ist, wird
der Spannungswert direkt angezeigt.
Andernfalls wird „0,0V" angezeigt.
Thermometer A
•Anzeigebereich: 0,0–250,0 °C (32,0–482,0 °F)
•Anzeigeeinheit: 0,1 °C (°F)
Thermometer B
•Anzeigebereich: 100–1200 °C (250 ~ 2100 °F)
•Anzeigeeinheit: 1 °C (°F)
3.2 Funktionen und Einstellungen
Tachometer
Aktualisierungsintervall
Gesamtkilometerzähler
Streckenzähler A/B
Geschwindigkeitswarn-
lampe
Max.-Geschw.speicher
Reifenumfang
Drehzahlmesser (Ziffern-
anzeige)
Drehzahlmesser (Balken-
anzeige)
Thermometer
Thermometer A
Thermometer B
Betriebsstundenzähler
Schaltblitz
Vor-Schaltblitz A/B
Max.-Drehzahlspeicher
Drehzahlimpuls
4
HINWEIS
Bitte den gewünschten Winkel vor dem
Anziehen der Schrauben einstellen.
6
5
3 4
Speed
B
A
Uhr
• Zeitmodus: 24 h
• Wenn das Instrument
ausgeschaltet ist, werden die
Sekunden angezeigt.
Anzeigebereich: 0–360 km/h (0–225 MPH)
Anzeigeeinheit: 1 km/h oder 1 MPH
< 0,5 Sekunden
Anzeigebereich: 0–99.999 km (Meilen), dann
automatischer Reset
Anzeigeeinheit: 1 km (Meilen)
Anzeigebereich: 0–999,9 km (Meilen), dann
automatischer Reset
Anzeigeeinheit: 0,1 km (Meilen)
Einstellbereich: 30–360 km/h (19–225 MPH)
Einstelleinheit: 1 km/h (MPH)
Anzeigebereich: 0–360 km/h (0–225 MPH)
Einstellbereich: 300–2.500 mm
Einstelleinheit: 1 mm; Sensorpunkte: max. 20
Anzeigebereich: 0-20.000 U/min
Anzeigeeinheit: 10 U/min
Anzeigebereich: wahlweise 10.000, 15.000 oder
20.000 U/min
Anzeigeeinheit: °C or °F
Anzeigebereich: 0,0–250,0 °C (32,0–482,0 °F)
Anzeigeeinheit: 0,1 °C (°F)
Anzeigebereich: 100–1200 °C (250 ~ 2100 °F)
Anzeigeeinheit: 1 °C (°F)
Anzeigebereich: 0,0–9999,9 h; Einheit: 0,1 h (6 min)
Anzeigebereich: 5.000–20.000 U/min
Anzeigeeinheit: 100 U/min
Anzeigebereich: 500–5.000 U/min vor Schaltblitz
Anzeigeeinheit: 100 U/min
Anzeigebereich: 0–20.000 U/min
Einstellwerte: 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6
2
2
1
A
DIGITAL
Kraftstoffanzeige
• Anzeigebereich : 0%–100%
• Anzeigeeinheit : 5%
• Kraftstoffpegel unter 20% wird als „5%" angezeigt.
• Kraftstoffpegel über 20% wird als „10%" angezeigt.
HINWEIS
Design und technische Daten können ohne Ankündigung geändert werden.
The RPM input pulse
Temperaturwarnung A
Temperaturwarnung B
Max.-Temperaturspeicher A Anzeigebereich: 0,0–250,0 °C (32,0–482,0 °F)
Max.-Temperaturspeicher B Anzeigebereich: 100–1200 °C (250–2100 °F)
Kraftstoffanzeige
Kraftstoffwarnlampe
Zielgeschwindigkeits-
Timer
Zielentfernungs-Timer
Höchstgeschwindigkeits-
Timer
Standard
Maße des Instruments
Gewicht des Instruments
Warnlampen
Spannungsmesser
Betriebsspannung
Betriebstemperatur
1 Schraube M5 x 12L (2 x)
2 Instrumenthalterung für Lenker
Halterung am Lenker befestigen (7/8 Zoll)
3 Schraube M5 x 15L (2 x)
4 Unterlegscheibe M5 (2 x)
5 Instrumentaufnahmeplatte
6 Instrument
Instrument mit Schrauben und Scheiben an der
Aufnahmeplatte befestigen.
Dann die Aufnahmeplatte samt Instrument an der
Lenkerhalterung befestigen.
RPM
B
• Schaltblitz
• Einstellbereich: 5.000–20.000 U/min
• Einstelleinheit: 100 U/min
Tachometer
• Anzeigebereich: 0–360 km/h (0–225 MPH)
• Anzeigeeinheit: 1 km/h (1 MPH)
Drehzahlmesser (Ziffernanzeige)
• Anzeigebereich: 0–20.000 U/min
• Anzeigeeinheit: 10 U/min
Gesamtkilometerzähler
• Anzeigebereich: 0–99.999 km (Meilen)
Automatischer Reset nach 99.999 km
(Meilen)
• Anzeigeeinheit: 1 km (Meilen)
Streckenzähler A/B
• Anzeigebereich: 0–999,9 km (Meilen)
Automatischer Reset nach 999,9 km
(Meilen)
• Anzeigeeinheit: 0,1 km (Meilen)
Betriebsstundenzähler
• Anzeigebereich: 0,0–9999,9 h
• Anzeigeeinheit: 0,1 h (6 Minuten)
Anzeigebereich: LO-ACT, HI-ACT
Anzeigebereich: 60–250 °C (140–482 °F)
Anzeigeeinheit: 1 °C (°F)
Anzeigebereich: 200–1000 °C (392–1832 °F)
Anzeigeeinheit: 1 °C (°F)
Anzeigebereich: 0–100 %
Einstellungen: 100 Ω, 510 Ω, keine Anzeige
Einstellbereich: 10–50 %
Einstelleinheit: 10 %
Einstellbereich: 30–360 km/h (20–225 MPH)
Einstelleinheit: 5 km/h (MPH)
Einstellbereich: 1/32–30/32 Meilen (50–1.500 m)
Einstelleinheit: 1/32 Meilen (50 m)
Aufgezeichnet werden:
1. Geschwindigkeit: 0–360 km/h (0–225 MPH)
2. Entfernung: 0–999 m (0–3.280 Fuß)
3. Drehzahl: 0–20.000 U/min
4. Zeit: 0–9: 59,99 min
JIS D 0203 S2
100 x 60 x 20 mm
ca. 200 g
Geschwindigkeit (rot)
Temperaturalarm A (rot)
Temperaturalarm B (rot)
Anzeigebereich: DC 8,0–18,0 V
Anzeigeeinheit: DC 0,1 V
DC 12 V
-10 bis +60 °C
Schaltblitz A (gelb)
Schaltblitz B (orange)
Schaltblitz (rot)
