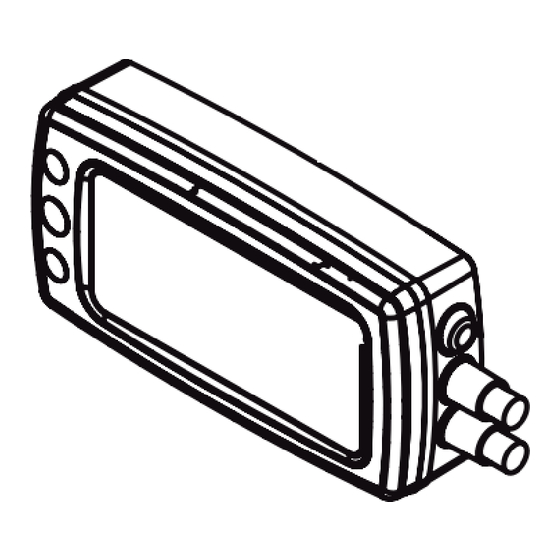

S6-4052
PRÄZISIONS-DREHZAHLMESSER
DE
PRECISION REV COUNTER
EN
COMPTE-TOURS
FR
CONTAGIRI AD ALTA
I
PRECISIONE
CUENTARREVOLUCIONES
ES
DE PRECISION
STAGE6 DEVELOPMENT · Matzenberg 171 · 66115 Saarbrücken · Germany · phone +49 681 94880 0 · fax +49 681 94880 44 · www.stage6.de · info@stage6.de
06/2009 · INS405.001
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Stage6 S6-4052
Inhaltszusammenfassung für Stage6 S6-4052
- Seite 1 06/2009 · INS405.001 PRÄZISIONS-DREHZAHLMESSER PRECISION REV COUNTER COMPTE-TOURS CONTAGIRI AD ALTA PRECISIONE CUENTARREVOLUCIONES DE PRECISION STAGE6 DEVELOPMENT · Matzenberg 171 · 66115 Saarbrücken · Germany · phone +49 681 94880 0 · fax +49 681 94880 44 · www.stage6.de · info@stage6.de...
-
Seite 2: Erklärung Der Symbole
ANLEITUNG PRÄZISIONS-DREHZAHLMESSER Erklärung der Symbole Vielen Dank, dass Sie sich für den STAGE6 PRÄZISIONS- DREHZAHLMESSER entschieden haben! Lesen Sie diese HINWEIS Anleitung bitte vor Anschluss und Inbetriebnahme des Instrumentes sorgfältig durch und bewahren Sie sie für Dieses Symbol weist auf hilfreiche Informationen eventuell später auftretende Fragen auf. - Seite 3 ANLEITUNG PRÄZISIONS-DREHZAHLMESSER 1.1 Zubehör 1.2 Optionales Zubehör 1 Instrument x 1 1 Öltemperatursensor-Adapter 2 Stromkabel x 1 2 Wassertemp.Sensor-Adapter 3 Drehzahlkabel (Typ A) x 1 3 Verlängerungskabel 4 Drehzahlkabel (Typ B) x 1 4 Sauerstoffsensor 5 Sensorkabel x 2 5 Einschweißmuffe 6 TH-01_PT1/8-Wasser- temperatursensor x 2 7 Anschlussklemme x 2...
- Seite 4 ANLEITUNG PRÄZISIONS-DREHZAHLMESSER 2.1 Anschlussplan...
-
Seite 5: Auswechseln Der Batterie
ANLEITUNG PRÄZISIONS-DREHZAHLMESSER 2.2 Montage des Sauerstoffsensors 2.3 Auswechseln der Batterie 1. Bohren Sie ein Loch mit einem Durchmesser von 22,5 Öffnen Sie die Batterieabdeckung und entfernen mm in das Krümmerrohr des Auspuffs, 200 mm entfernt Sie die Batterie mithilfe eines Schlitzschrauben- vom Flansch. - Seite 6 ANLEITUNG PRÄZISIONS-DREHZAHLMESSER 3.1 Die Anzeige...
-
Seite 7: Funktionen Und Einstellungen
ANLEITUNG PRÄZISIONS-DREHZAHLMESSER 3.2 Funktionen und Einstellungen HINWEIS Design und technische Daten können ohne Ankündigung geändert werden! - Seite 8 ANLEITUNG PRÄZISIONS-DREHZAHLMESSER 4.1 Wechseln zwischen Ansichten und Funktionen...
-
Seite 9: Zurücksetzen Des Maximalwertspeichers
ANLEITUNG PRÄZISIONS-DREHZAHLMESSER 4.2 Zurücksetzen des Maximalwertspeichers Halten Sie in der Maximalwertansicht die Taste 3 Sekunden lang gedrückt, um den Speicher zurückzusetzen. 4.3 Die Einstellungen Halten Sie die Taste in der Standardansicht 3 Sekunden lang gedrückt, um zur Einstellansicht zu wechseln. Durch kurzes einmaliges Drücken der Taste können Sie von einer Einstellansicht zur nächsten wechseln (Ansicht ADJ 1 bis ADJ 8). - Seite 10 ANLEITUNG PRÄZISIONS-DREHZAHLMESSER Halten Sie die Taste 3 Sekunden lang gedrückt, um zur Einstellung der Zylinderanzahl zu wechseln. Durch Drücken der Taste können Sie die angezeigte Einstellung ändern. Beispiel: Die Einstellung wird von 1P (1 Zylinder) auf 8P (8 Zylinder) geändert. Die Zylinderzahl blinkt.
- Seite 11 ANLEITUNG PRÄZISIONS-DREHZAHLMESSER Drücken Sie die Taste einmal, um die ADJ-3-Ansicht aufzurufen und dort den Schaltblitz einzustellen. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Einstellung auszuwählen. Durch Drücken der Taste können Sie die Drehzahl wählen, bei der der Schaltblitz aufleuchten soll. Die Einstellung beginnt bei der linken Ziffer;...
- Seite 12 ANLEITUNG PRÄZISIONS-DREHZAHLMESSER Drücken Sie die Taste einmal, um die ADJ-5-Einstellung aufzurufen und dort die Temperatureinheit auszuwählen. (Falls beide Sensoren auf AFR gestellt sind, überspringt das Instrument die ADJ-5- Einstellung und wechselt automatisch zu ADJ 6). Halten Sie die Taste 3 Sekunden lang gedrückt, um die Einstellung auszuwählen. Durch Drücken der Tasten können Sie zwischen °C und °F wählen.
- Seite 13 ANLEITUNG PRÄZISIONS-DREHZAHLMESSER Drücken Sie die Taste einmal, um die ADJ-7-Einstellung aufzurufen und dort die Uhr einzustellen. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Einstellung auszuwählen. Halten Sie die Taste 3 Sekunden lang gedrückt, um zu der einzustellenden Ziffer zu wechseln. Durch Drücken der Taste können Sie die entsprechende Ziffer ändern.
-
Seite 14: Fehlerbeseitigung
ANLEITUNG PRÄZISIONS-DREHZAHLMESSER Sie befinden sich nun wieder in der Standardansicht. 5 Fehlerbeseitigung Bei folgenden Problemen liegt nicht unbedingt ein Defekt des Gerätes vor. Bitte überprüfen Sie erst folgende Möglichkeiten, bevor Sie das Gerät einreichen. Problem Überprüfen Problem Überprüfen Die Hintergrundbeleuchtung Stellen Sie sicher, dass die Drehzahl wird gar nicht - Bitte stellen Sie sicher, dass...
