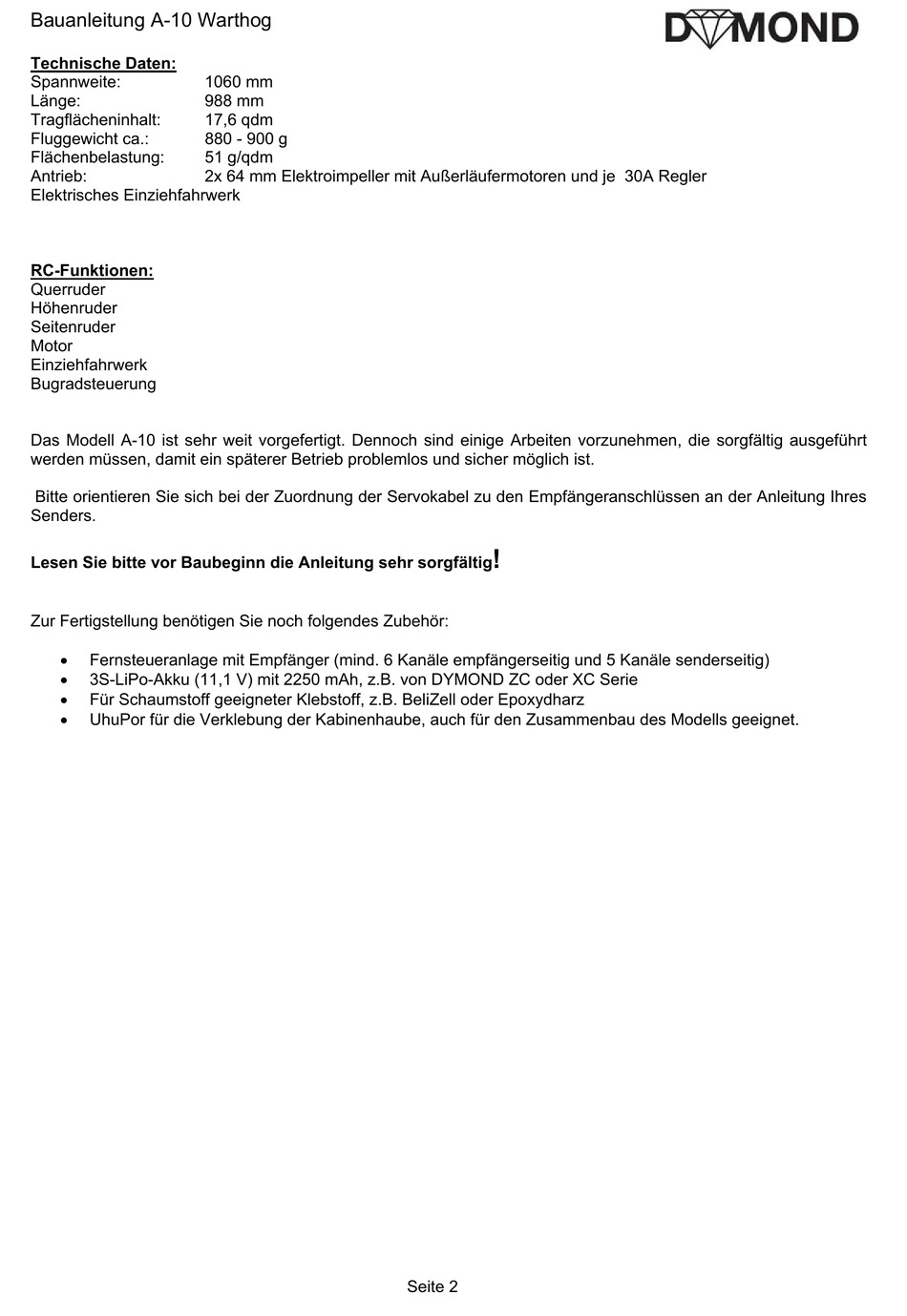

Bauanleitung A-10 Warthog
Technische Daten:
Spannweite:
Länge:
Tragflächeninhalt:
Fluggewicht ca.:
Flächenbelastung:
Antrieb:
Elektrisches Einziehfahrwerk
RC-Funktionen:
Querruder
Höhenruder
Seitenruder
Motor
Einziehfahrwerk
Bugradsteuerung
Das Modell A-10 ist sehr weit vorgefertigt. Dennoch sind einige Arbeiten vorzunehmen, die sorgfältig ausgeführt
werden müssen, damit ein späterer Betrieb problemlos und sicher möglich ist.
Bitte orientieren Sie sich bei der Zuordnung der Servokabel zu den Empfängeranschlüssen an der Anleitung Ihres
Senders.
Lesen Sie bitte vor Baubeginn die Anleitung sehr sorgfältig
Zur Fertigstellung benötigen Sie noch folgendes Zubehör:
x
Fernsteueranlage mit Empfänger (mind. 6 Kanäle empfängerseitig und 5 Kanäle senderseitig)
x
3S-LiPo-Akku (11,1 V) mit 2250 mAh, z.B. von DYMOND ZC oder XC Serie
x
Für Schaumstoff geeigneter Klebstoff, z.B. BeliZell oder Epoxydharz
x
UhuPor für die Verklebung der Kabinenhaube, auch für den Zusammenbau des Modells geeignet.
1060 mm
988 mm
17,6 qdm
880 - 900 g
51 g/qdm
2x 64 mm Elektroimpeller mit Außerläufermotoren und je 30A Regler
!
