Inhaltszusammenfassung für AEG FAVORIT 33050 i

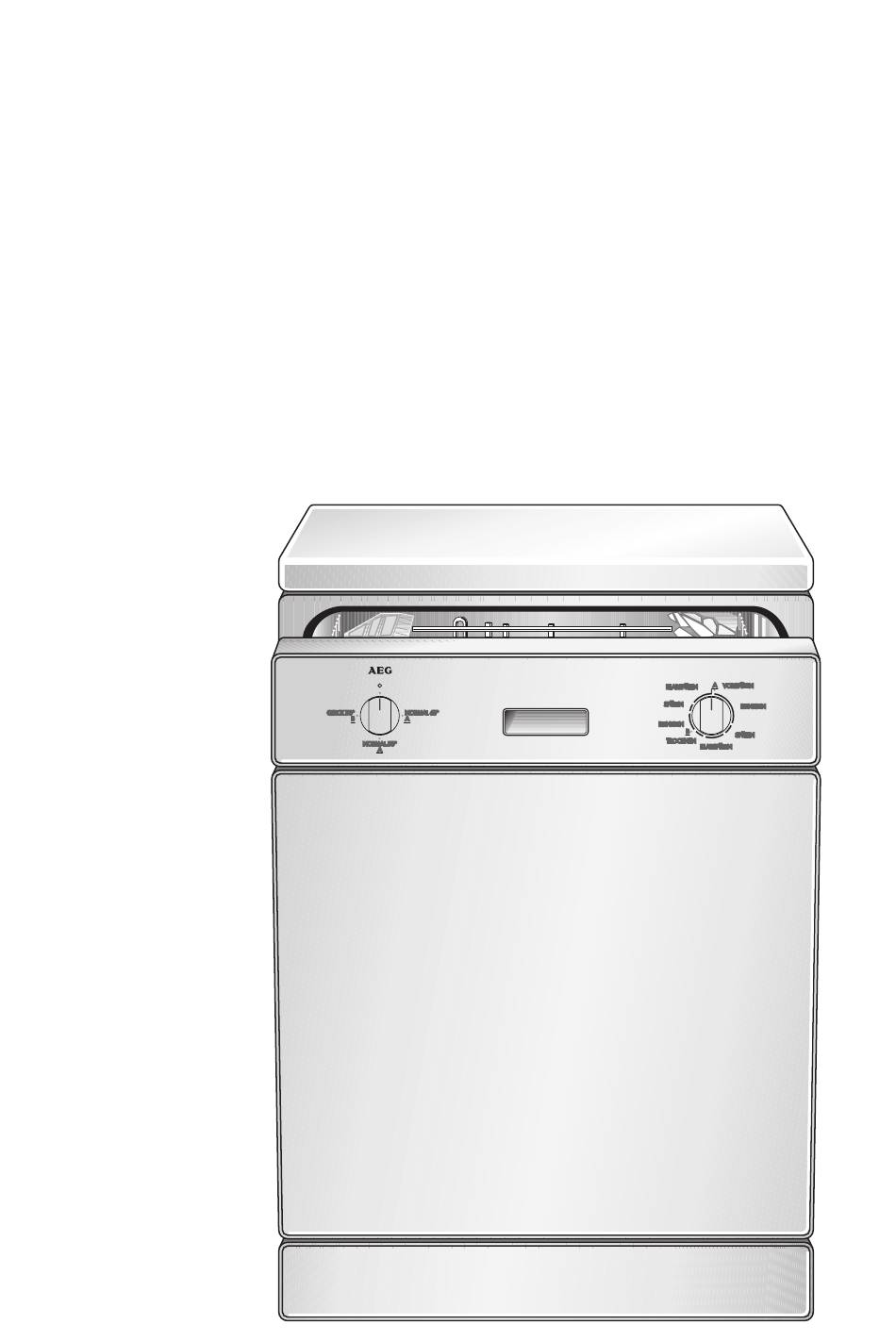

- Seite 1 FAVORIT 33050 i Geschirrspülautomat Benutzerinformation...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Benutzerinformation! Bewahren Sie bitte die Benutzerinforma- tion zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nach- besitzer des Gerätes weiter.
- Seite 3 Inhalt INHALT Gebrauchsanweisung ........Sicherheitshinweise .
- Seite 4 Inhalt Aufstell- und Anschlußanweisung ..... . . 28 Aufstellen des Geschirrspülers ........28 Integrierbarer Geschirrspüler .
- Seite 5 Gebrauchsanweisung GEBRAUCHSANWEISUNG Sicherheitshinweise Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns als Hersteller veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen: Aufstellung, Anschluß, Inbetriebnahme • Der Geschirrspüler darf nur stehend transportiert werden.
- Seite 6 Bedienblende, Arbeitsplatte oder der Sockelbereich so beschädigt sind, daß das Gerät offen zugänglich ist. • Wenn die Anschlußleitung beschädigt ist, oder durch eine längere Zuleitung ausgetauscht werden soll, muß diese (erhältlich im AEG Kundendienst) durch einen von AEG autorisierten Kundendienst ersetzt werden.
- Seite 7 Gebrauchsanweisung • Im Fehlerfall zuerst Wasserhahn schließen, dann das Gerät ausschal- ten und Netzstecker aus der Steckdose ziehen. Bei Festanschluß: Sicherung(en) ausschalten bzw. Schraubsicherungen herausdrehen. Entsorgung Verpackungsmaterial entsorgen Entsorgen Sie das Verpackungsmaterial des Geschirrspülautomaten sachgerecht. Alle verwendeten Verpackungsmaterialien sind umwelt- verträglich und wiederverwertbar.
- Seite 8 Gebrauchsanweisung Geräteansicht und Bedienblende Gummidichtung für Ankopplung des Wasserzu- laufs zum obe- ren Sprüharm Sprüharme Härtebereichsschalter Vorratsbehälter für Spezialsalz Vorratsbehälter für Klarspüler Behälter für Reinigungsmittel Typschild Siebe...
- Seite 9 Gebrauchsanweisung Bedienblende Türgriff Programmwähler Programmschalter Mit dem Programmschalter stellen Sie den Startpunkt eines Spülpro- gramms ein. Während das Spülprogramm läuft, dreht sich der Pro- grammschalter und zeigt den jeweiligen Stand des Spülprogramms an. Mit dem Programmwähler schalten Sie den Geschirrspüler ein und starten ein Spülprogramm.
- Seite 10 Gebrauchsanweisung Wasserenthärter einstellen Um Kalkablagerungen auf Geschirr und im Geschirrspüler zu verhin- dern, muß das Geschirr mit weichem, d.h. kalkarmen Wasser gespült werden. Daher hat der Geschirrspüler einen Wasserenthärter, in dem Leitungswasser ab einer Härte von 4 °d (deutscher Grad) mit Hilfe von Spezialsalz entkalkt wird.
- Seite 11 Gebrauchsanweisung Spezialsalz für Wasserenthärter einfüllen Verwenden Sie nur Spezialsalz für Geschirrspüler. Füllen Sie niemals andere Salzarten (z.B. Speisesalz) oder Geschirrspülreiniger in den Salz- vorratsbehälter. Dies würde den Wasserenthärter zerstören. Überzeugen Sie sich vor jedem Salzeinfüllen, daß Sie wirklich eine Pak- kung Spezialsalz in der Hand haben.
- Seite 12 Gebrauchsanweisung Je nach Körnung kann es einige Stunden dauern, bis das Salz sich im Wasser aufgelöst hat und die grüne Markierung wieder zu sehen ist. Die Einstellung des Wasserenthärters und damit der Salzverbrauch sind abhängig von der örtlichen Wasserhärte. Klarspüler einfüllen Durch den Klarspüler erhält man fleckenfreies, glänzendes Geschirr und klare Gläser.
- Seite 13 Gebrauchsanweisung 4. Klarspüler genau bis zur gestrichelten Markierung „max“ einfüllen; das entspricht einer Füllmenge von ca. 140 ml 5. Deckel zurückklappen und zudrücken, bis dieser einrastet. 6. Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.
- Seite 14 Gebrauchsanweisung Im täglichen Gebrauch • Muß Spezialsalz oder Klarspüler nachgefüllt werden ? • Besteck und Geschirr in Geschirrspüler einordnen • Reinigungsmittel für Geschirrspüler einfüllen • Für Besteck und Geschirr geeignetes Spülprogramm auswählen • Spülprogramm starten Besteck und Geschirr einordnen Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr nicht geeignet:...
- Seite 15 Gebrauchsanweisung – um Glasschäden zu vermeiden, dürfen Gläser sich nicht berühren – kleine Gegenstände (z. B. Deckel) in den Besteckkorb legen Besteck einordnen Lange, spitze Besteckteile stellen im Besteckkorb, besonders für Kinder eine Gefahrenquelle dar (siehe Sicherheitshinweise). Sie müssen daher in den Oberkorb gelegt wer- den.
- Seite 16 Gebrauchsanweisung Töpfe, Pfannen und große Teller einordnen Größeres und stark verschmutztes Geschirr im Unterkorb einordnen. Um größeres Geschirr leichter ein- ordnen zu können, sind bei einigen Geschirrspülermodellen die beiden Reihen des rechten Tellereinsatzes klappbar: 1. Rechte Tellereinsätze hinten leicht anheben. 2.
- Seite 17 Gebrauchsanweisung Tassen, Gläser und Kaffee- service einordnen Kleineres, empfindliches Geschirr und lange, spitze Besteckteile im Ober- korb einordnen. • Geschirrteile auf und unter den klappbaren Tassenauflagen versetzt anordnen, damit das Spül- wasser alle Geschirrteile erreicht. • Für hohe Geschirrteile lassen sich die Tassenauflagen hochklappen.
- Seite 18 Gebrauchsanweisung Reinigungsmittel einfüllen Verwenden Sie nur Reinigungsmittel für Geschirrspüler. Füllen Sie Reinigungsmittel ein: – Vor Beginn eines Spülprogramms (nicht beim Programm Vorspülen). Reinigungsmittel wird während des Programms ins Spülwasser abge- geben. Beachten Sie bitte die Dosier- und Lagerempfehlungen der Hersteller auf den Verpackungen der Reinigungsmittel.
- Seite 19 Gebrauchsanweisung Kompaktreiniger Reinigungsmittel für Geschirrspüler lassen sich anhand ihrer chemi- schen Zusammensetzung in zwei Grundtypen einteilen: – herkömmliche, alkalische Reiniger mit ätzenden Bestandteilen – niederalkalische Kompaktreiniger mit natürlichen Enzymen. 50 °C-Spülprogramme in Verbindung mit Kompaktreinigern entlasten die Umwelt und schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme im Kom- paktreiniger abgestimmt.
- Seite 20 Gebrauchsanweisung Spülprogramm auswählen (Programmtabelle) Wählen Sie mit Hilfe dieser Tabelle das geeignete Spülprogramm aus: Dessert- und Geschirrart Eß- und Kochgeschirr Kaffeegeschirr zusätzlich mit temperaturempfindli- mit empfindlichen chem Geschirr Gläsern • stark • normal • leicht Art der verschmutzt verschmutzt verschmutzt Verschmutzung •...
- Seite 21 Gebrauchsanweisung Spülprogramm starten 1. Überprüfen Sie, ob Geschirr und Besteck im Geschirrspüler so eingeord- net sind, daß die Sprüharme sich frei drehen können. 2. Wasserhahn ganz aufdrehen. 3. Geschirrspülertür schließen. 4. Programmschalter im Uhrzeigersinn auf A oder B drehen (siehe „Pro- grammtabelle“).
- Seite 22 Gebrauchsanweisung Spülprogramm unterbrechen durch Öffnen der Geschirrspülertür Beim Öffnen der Tür kann heißer Dampf austreten. Verbrühungsgefahr! Tür vorsichtig öffnen. 1. Geschirrspülertür öffnen. Das Spülprogramm stoppt. 2. Tür schließen. Das Spülprogramm läuft weiter. Geschirrspüler ausschalten Wenn das Spülprogramm beendet ist: 1. Programmwähler auf die Stellung I drehen. Beim Öffnen der Tür, unmittelbar nach Programmende, kann heißer Dampf austreten.
- Seite 23 Gebrauchsanweisung Reinigung der Siebe Die Siebe im Spülraumboden sind in hohem Grade selbstreinigend. Trotzdem sollten diese gelegentlich kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis. 1. Tür öffnen, Unterkorb herausnehmen. 2. Das Siebsystem des Geschirrspülers besteht aus Grob-/Feinsieb, Mikrofil- ter und Flächensieb.
- Seite 24 Gebrauchsanweisung Was tun, wenn... Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Stö- rungen am Geschirrspüler selbst zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedienfehlers den Kundendienst in Anspruch nehmen, erfolgt der Besuch des Kun- dendienst-Technikers auch während der Garantiezeit nicht kostenlos.
- Seite 25 Gebrauchsanweisung ...das Spülergebnis nicht zufriedenstellend ist. Das Geschirr wird nicht sauber. – Es wurde nicht das richtige Spülprogramm gewählt. – Geschirr war so eingeordnet, daß das Spülwasser nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein. – Siebe im Spülraumboden sind nicht sauber oder falsch eingesetzt. –...
- Seite 26 Gebrauchsanweisung Technische Daten Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm = 0.1-1.0 MPa) Elektrischer Anschluß: Angaben über den elektrischen Anschluß stehen auf dem Typschild am rechten Innenrand der Geschirrspülertür. Geschirrspüler: Standgeräte Abmessungen: 850 x 600 x 600 (H x B x T in mm) max.
- Seite 27 Gebrauchsanweisung Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Testpro- gramm (siehe Programmtabelle) durchgeführt werden. Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. Volle Beladung: Halbvolle Beladung: 12 Maßgedecke...
- Seite 28 Aufstell- und Anschlußanweisung AUFSTELL- UND ANSCHLUßANWEISUNG STELL- UND ANSCHLUßANWEISUNG Aufstellen des Geschirrspülers • Geschirrspüler muß standsicher und waagrecht ausgerichtet auf festem Boden aufgestellt werden. • Um Bodenunebenheiten auszuglei- chen und Gerätehöhe an andere Möbel anzugleichen, Schraubfüße herausschrauben: – mit einem Schraubendreher. •...
- Seite 29 Aufstell- und Anschlußanweisung Integrierbarer Geschirrspüler (siehe beiliegende Montageschablone) Die Gerätetür kann mit einer Holzplatte/Möbelplatte folgender Abmes- sungen verkleidet werden: Breite: 591 – 594 mm Dicke: 16 – 24 mm Höhe: abhängig von – Nischenhöhe – Sockelhöhe (variabel) – Anpassung an Fugenverlauf benachbarter Möbel Das genaue Höhenmaß...
- Seite 30 Aufstell- und Anschlußanweisung Anschließen des Geschirrspülers Wasseranschluß Der Geschirrspüler hat Sicherheitseinrichtungen, die den Rückfluß von Spülwasser in das Trinkwasser-Leitungsnetz verhindern und den gelten- den wassertechnischen Sicherheitsvorschriften entsprechen. • Der Geschirrspüler kann an Kaltwasser und an Warmwasser bis max. 60 °C angeschlossen werden. •...
- Seite 31 Falls Sie den Ablaufschlauch in ein Spülbecken einhängen wollen, ver- wenden Sie einen aufsteckbaren Schlauchkrümmer. Sie erhalten diesen beim AEG Kundendienst unter der Ersatzteilnummer ET 646 069 190. 1. Krümmer auf den Ablaufschlauch aufstecken. 2. Ablaufschlauch gegen Abrutschen vom Spülbeckenrand sichern.
- Seite 32 Aufstell- und Anschlußanweisung Wasserschutzsystem Zum Schutz gegen Wasserschäden ist der Geschirrspüler mit einem Wasserschutzsystem, dem AQUA CONTROL SYSTEM ausgestattet. Im Fehlerfall unterbricht das Sicherheitsventil im Gerät sofort den Was- serzulauf und die Entleerungspumpe schaltet sich ein. Damit kann Was- ser weder aus- noch überlaufen. Im Gerät befindliches Restwasser wird automatisch abgepumpt.
- Seite 33 Aufstell- und Anschlußanweisung Anschlußtechnik Zulauf- und Ablaufschläuche sowie das Netzkabel müssen seitlich vom Geschirrspüler angeschlossen werden, da hinter dem Gerät kein Platz dafür ist. Das nachfolgende Beispiel einer Sanitär- und Elektroinstallation kann nur eine Empfehlung sein, da maßgebend die Gegebenheiten am Auf- stellort sind (vorhandene Anschlüsse, örtliche Anschlußvorschriften der Energie- bzw.
- Seite 34 Kundendienststellen KUNDENDIENSTSTELLEN Deutschland Sehr geehrter Kunde, der Werkskundendienst von AEG Hausgeräte ist dezentral organisiert. Damit bieten wir Ihnen überall einen zuverlässigen Service. Unter der für Sie kostengünstigen Rufnummer 0180 322 66 22 (EUR 0.09 / Minute) können Sie im Bedarfsfall einen unserer Spezialisten oder Service-Partner anfordern.
- Seite 35 Kundendienststellen Adresse 52068 Aachen* Auf der Hüls 197 56068 Koblenz* Rheinstraße 17 56070 Koblenz* A.-Hosch-Str. 14 57072 Siegen* Sandstraße 173 59071 Hamm Ostwennemarstr. 1 60326 Frankfurt Mainzer Landstraße 349 66115 Saarbrücken-Malstatt* Ludwigstraße 55-57 67663 Kaiserslautern* Pariser Straße 200 71034 Böblingen-Hulb Dornierstraße 7 74743 Seckach...
- Seite 36 Kundendienststellen Weitere Service-Stellen sind in: 03222 Groß Klessow 06896 Wittenberg-Reinsdorf 15517 Fürstenwalde 16515 Oranienburg 17039 Ihlenfeld 18069 Rostock 19057 Schwerin 24354 Rieseby 25980 Westerland/Sylt 26639 Wiesmoor 27726 Worpswede 30900 Wedemark 32825 Blomberg 34497 Korbach 36043 Fulda 39114 Magdeburg 49377 Vechta 63906 Erlenbach 78244...
- Seite 37 Reparaturannahme 01/ 8 66 40-330 01/ 8 66 40-300 kundendienst@electrolux.co.at Technische Auskünfte 01/ 8 66 40-399 Werkskundendienst für die Marken AEG - Electrolux - Juno - Zanussi Adresse Telefon Telefax Hausgeräte Kundendienst GmbH 07 32/ 38 30 31 07 32/ 38 30 31-23 Winetzhammerstraße 8...
- Seite 38 Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen: 1.
- Seite 39 Garantiebedingungen Österreich Sehr geehrte Kunden! Wir, die Electrolux Hausgeräte GmbH, beglückwünschen Sie zum Erwerb eines Gerätes aus dem Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, gemäß den nachste- henden Bedingungen, eine besondere Garantie ein, die Ihnen also zusätzliche Rechte gewährt.
- Seite 43 Service SERVICE Im Kapitel „Was tun, wenn...“ sind die wichtigsten Fehlerquellen zusam- mengestellt, die Sie selbst beheben können. Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienung den Kundendienst in Anspruch nehmen, so erfolgt der Besuch des Kundendienst-Technikers auch während der Garantie- zeit nicht kostenlos.
- Seite 44 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 822 946 426 - 00 - 0402 Änderungen vorbehalten...
