Seite 1

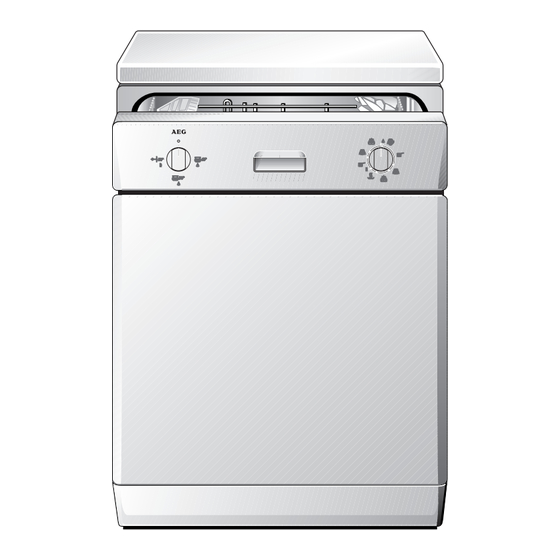

FAVORIT 30210 Geschirrspülautomat Benutzerinformation...
Seite 2
Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Benutzerinformation! Bewahren Sie bitte die Benutzerinforma- tion zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nach- besitzer des Gerätes weiter.
Seite 3
Inhalt INHALT Gebrauchsanweisung ........Sicherheitshinweise .
Seite 4
Inhalt Aufstell- und Anschlußanweisung ..... . . 28 Aufstellen des Geschirrspülers ........28 Standgeräte .
Seite 5
Gebrauchsanweisung GEBRAUCHSANWEISUNG Sicherheitshinweise Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns als Hersteller veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen: Aufstellung, Anschluß, Inbetriebnahme • Der Geschirrspüler darf nur stehend transportiert werden.
Seite 6
Bedienblende, Arbeitsplatte oder der Sockelbereich so beschädigt sind, daß das Gerät offen zugänglich ist. • Wenn die Anschlußleitung beschädigt ist, oder durch eine längere Zuleitung ausgetauscht werden soll, muß diese (erhältlich im AEG Kundendienst) durch einen von AEG autorisierten Kundendienst ersetzt werden.
Seite 7
Gebrauchsanweisung • Im Fehlerfall zuerst Wasserhahn schließen, dann das Gerät ausschal- ten und Netzstecker aus der Steckdose ziehen. Bei Festanschluß: Sicherung(en) ausschalten bzw. Schraubsicherungen herausdrehen. Entsorgung Verpackungsmaterial entsorgen Entsorgen Sie das Verpackungsmaterial des Geschirrspülautomaten sachgerecht. Alle verwendeten Verpackungsmaterialien sind umwelt- verträglich und wiederverwertbar.
Seite 8
Gebrauchsanweisung Geräteansicht und Bedienblende Gummidichtung für Ankopplung des Wasserzu- laufs zum obe- ren Sprüharm Sprüharme Härtebereichsschalter Vorratsbehälter für Spezialsalz Vorratsbehälter für Klarspüler Behälter für Reinigungsmittel Typschild Siebe...
Seite 9
Gebrauchsanweisung Bedienblende Türgriff Programmwähler Programmschalter Mit dem Programmschalter stellen Sie den Startpunkt eines Spülpro- gramms ein. Während das Spülprogramm läuft, dreht sich der Pro- grammschalter und zeigt den jeweiligen Stand des Spülprogramms an. Mit dem Programmwähler schalten Sie den Geschirrspüler ein und starten ein Spülprogramm.
Seite 10
Gebrauchsanweisung Wasserenthärter einstellen Um Kalkablagerungen auf Geschirr und im Geschirrspüler zu verhin- dern, muß das Geschirr mit weichem, d.h. kalkarmen Wasser gespült werden. Daher hat der Geschirrspüler einen Wasserenthärter, in dem Leitungswasser ab einer Härte von 4 °d (deutscher Grad) mit Hilfe von Spezialsalz entkalkt wird.
Seite 11
Gebrauchsanweisung Spezialsalz für Wasserenthärter einfüllen Verwenden Sie nur Spezialsalz für Geschirrspüler. Füllen Sie niemals andere Salzarten (z.B. Speisesalz) oder Geschirrspülreiniger in den Salz- vorratsbehälter. Dies würde den Wasserenthärter zerstören. Überzeugen Sie sich vor jedem Salzeinfüllen, daß Sie wirklich eine Pak- kung Spezialsalz in der Hand haben.
Seite 12
Gebrauchsanweisung Je nach Körnung kann es einige Stunden dauern, bis das Salz sich im Wasser aufgelöst hat und die grüne Markierung wieder zu sehen ist. Die Einstellung des Wasserenthärters und damit der Salzverbrauch sind abhängig von der örtlichen Wasserhärte. Klarspüler einfüllen Durch den Klarspüler erhält man fleckenfreies, glänzendes Geschirr und klare Gläser.
Seite 13
Gebrauchsanweisung 4. Klarspüler genau bis zur gestrichelten Markierung „max“ einfüllen; das entspricht einer Füllmenge von ca. 140 ml 5. Deckel zurückklappen und zudrücken, bis dieser einrastet. 6. Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.
Seite 14
Gebrauchsanweisung Im täglichen Gebrauch • Muß Spezialsalz oder Klarspüler nachgefüllt werden ? • Besteck und Geschirr in Geschirrspüler einordnen • Reinigungsmittel für Geschirrspüler einfüllen • Für Besteck und Geschirr geeignetes Spülprogramm auswählen • Spülprogramm starten Besteck und Geschirr einordnen Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr nicht geeignet:...
Seite 15
Gebrauchsanweisung – um Glasschäden zu vermeiden, dürfen Gläser sich nicht berühren – kleine Gegenstände (z. B. Deckel) in den Besteckkorb legen Besteck einordnen Lange, spitze Besteckteile stellen im Besteckkorb, besonders für Kinder eine Gefahrenquelle dar (siehe Sicherheitshinweise). Sie müssen daher in den Oberkorb gelegt wer- den.
Seite 16
Gebrauchsanweisung Töpfe, Pfannen und große Teller einordnen Größeres und stark verschmutztes Geschirr im Unterkorb einordnen. Um größeres Geschirr leichter ein- ordnen zu können, sind bei einigen Geschirrspülermodellen die beiden Reihen des rechten Tellereinsatzes klappbar: 1. Rechte Tellereinsätze hinten leicht anheben. 2.
Seite 17
Gebrauchsanweisung Tassen, Gläser und Kaffee- service einordnen Kleineres, empfindliches Geschirr und lange, spitze Besteckteile im Ober- korb einordnen. • Geschirrteile auf und unter den klappbaren Tassenauflagen versetzt anordnen, damit das Spül- wasser alle Geschirrteile erreicht. • Für hohe Geschirrteile lassen sich die Tassenauflagen hochklappen.
Seite 18
Gebrauchsanweisung Reinigungsmittel einfüllen Verwenden Sie nur Reinigungsmittel für Geschirrspüler. Füllen Sie Reinigungsmittel ein: – Vor Beginn eines Spülprogramms (nicht beim Programm Vorspülen). Reinigungsmittel wird während des Programms ins Spülwasser abge- geben. Beachten Sie bitte die Dosier- und Lagerempfehlungen der Hersteller auf den Verpackungen der Reinigungsmittel.
Seite 19
Gebrauchsanweisung Kompaktreiniger Reinigungsmittel für Geschirrspüler lassen sich anhand ihrer chemi- schen Zusammensetzung in zwei Grundtypen einteilen: – herkömmliche, alkalische Reiniger mit ätzenden Bestandteilen – niederalkalische Kompaktreiniger mit natürlichen Enzymen. 50 °C-Spülprogramme in Verbindung mit Kompaktreinigern entlasten die Umwelt und schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme im Kom- paktreiniger abgestimmt.
Seite 20
Gebrauchsanweisung Spülprogramm auswählen (Programmtabelle) Wählen Sie mit Hilfe dieser Tabelle das geeignete Spülprogramm aus: Dessert- und Geschirrart Eß- und Kochgeschirr Kaffeegeschirr zusätzlich mit temperaturempfindli- mit empfindlichen chem Geschirr Gläsern • stark • normal • leicht Art der verschmutzt verschmutzt verschmutzt Verschmutzung •...
Seite 21
Gebrauchsanweisung Spülprogramm starten 1. Überprüfen Sie, ob Geschirr und Besteck im Geschirrspüler so eingeord- net sind, daß die Sprüharme sich frei drehen können. 2. Wasserhahn ganz aufdrehen. 3. Geschirrspülertür schließen. 4. Programmschalter im Uhrzeigersinn auf A oder B drehen (siehe „Pro- grammtabelle“).
Seite 22
Gebrauchsanweisung Spülprogramm unterbrechen durch Öffnen der Geschirrspülertür Beim Öffnen der Tür kann heißer Dampf austreten. Verbrühungsgefahr! Tür vorsichtig öffnen. 1. Geschirrspülertür öffnen. Das Spülprogramm stoppt. 2. Tür schließen. Das Spülprogramm läuft weiter. Geschirrspüler ausschalten Wenn das Spülprogramm beendet ist: 1. Programmwähler auf die Stellung I drehen. Beim Öffnen der Tür, unmittelbar nach Programmende, kann heißer Dampf austreten.
Seite 23
Gebrauchsanweisung Reinigung der Siebe Die Siebe im Spülraumboden sind in hohem Grade selbstreinigend. Trotzdem sollten diese gelegentlich kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis. 1. Tür öffnen, Unterkorb herausnehmen. 2. Das Siebsystem des Geschirrspülers besteht aus Grob-/Feinsieb, Mikrofil- ter und Flächensieb.
Seite 24
Gebrauchsanweisung Was tun, wenn... Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Stö- rungen am Geschirrspüler selbst zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedienfehlers den Kundendienst in Anspruch nehmen, erfolgt der Besuch des Kun- dendienst-Technikers auch während der Garantiezeit nicht kostenlos.
Seite 25
Gebrauchsanweisung ...das Spülergebnis nicht zufriedenstellend ist. Das Geschirr wird nicht sauber. – Es wurde nicht das richtige Spülprogramm gewählt. – Geschirr war so eingeordnet, daß das Spülwasser nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein. – Siebe im Spülraumboden sind nicht sauber oder falsch eingesetzt. –...
Seite 26
Gebrauchsanweisung Technische Daten Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm = 0.1-1.0 MPa) Elektrischer Anschluß: Angaben über den elektrischen Anschluß stehen auf dem Typschild am rechten Innenrand der Geschirrspülertür. Geschirrspüler: Standgeräte Abmessungen: 850 x 600 x 600 (H x B x T in mm) max.
Seite 27
Gebrauchsanweisung Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Testpro- gramm (siehe Programmtabelle) durchgeführt werden. Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. Volle Beladung: Halbvolle Beladung: 12 Maßgedecke...
Seite 28
Aufstell- und Anschlußanweisung AUFSTELL- UND ANSCHLUßANWEISUNG STELL- UND ANSCHLUßANWEISUNG Aufstellen des Geschirrspülers • Geschirrspüler muß standsicher und waagrecht ausgerichtet auf festem Boden aufgestellt werden. • Um Bodenunebenheiten auszuglei- chen und Gerätehöhe an andere Möbel anzugleichen, Schraubfüße herausschrauben: – mit einem Schraubendreher. •...
Seite 29
Aufstell- und Anschlußanweisung • Soll der Geschirrspüler unter eine Küchenarbeitsplatte eingebaut werden, muß die Original-Arbeits- platte des Geschirrspülers wie folgt entfernt werden: – Schrauben (1) aus den Winkel- stücken an der Rückseite heraus- drehen . – Arbeitsplatte des Geräts ca. 1cm nach hinten schieben (2), vorne anheben (3) und wegnehmen.
Seite 30
Aufstell- und Anschlußanweisung Anschließen des Geschirrspülers Wasseranschluß Der Geschirrspüler hat Sicherheitseinrichtungen, die den Rückfluß von Spülwasser in das Trinkwasser-Leitungsnetz verhindern und den gelten- den wassertechnischen Sicherheitsvorschriften entsprechen. • Der Geschirrspüler kann an Kaltwasser und an Warmwasser bis max. 60 °C angeschlossen werden. •...
Seite 31
Falls Sie den Ablaufschlauch in ein Spülbecken einhängen wollen, ver- wenden Sie einen aufsteckbaren Schlauchkrümmer. Sie erhalten diesen beim AEG Kundendienst unter der Ersatzteilnummer ET 646 069 190. 1. Krümmer auf den Ablaufschlauch aufstecken. 2. Ablaufschlauch gegen Abrutschen vom Spülbeckenrand sichern.
Seite 32
Aufstell- und Anschlußanweisung Wasserschutzsystem Zum Schutz gegen Wasserschäden ist der Geschirrspüler mit einem Wasserschutzsystem, dem AQUA CONTROL SYSTEM ausgestattet. Im Fehlerfall schaltet sich die Entleerungspumpe ein. Damit kann Was- ser weder aus- noch überlaufen. Im Gerät befindliches Restwasser wird automatisch abgepumpt. Das AQUA CONTROL SYSTEM funktioniert auch, wenn das Gerät ausge- schaltet ist –...
Seite 33
Aufstell- und Anschlußanweisung Anschlußtechnik Zulauf- und Ablaufschläuche sowie das Netzkabel müssen seitlich vom Geschirrspüler angeschlossen werden, da hinter dem Gerät kein Platz dafür ist. Das nachfolgende Beispiel einer Sanitär- und Elektroinstallation kann nur eine Empfehlung sein, da maßgebend die Gegebenheiten am Auf- stellort sind (vorhandene Anschlüsse, örtliche Anschlußvorschriften der Energie- bzw.
Seite 34
Kundendienststellen KUNDENDIENSTSTELLEN Adresse Telefon Telefax Electrolux Home Products Belgium ELECTROLUX SERVICE Consumer services 02/363.04.44 02/363.04.00 Bergensesteenweg, 719 02/363.04.60 1502 Lembeek Province de Liège: S.D.E. 04/343.11.60 04/343.47.68 Rue Gaucet, 26 4020 Liège...
Seite 35
Garantiebedingungen GARANTIEBEDINGUNGEN Unsere Geräte werden mit größter Sorgfalt hergestellt. Trotzdem kann es einmal zu einem Defekt kommen. Unser Kundendienst übernimmt auf Anfrage gerne die Repara- tur, und zwar sowohl während des Garantiezeitraums als auch danach. So ist gewähr- leistet, dass ein Defekt nicht zu einer Verkürzung der Lebensdauer des Geräts führt. Die vorliegenden Garantiebedingungen beruhen auf der Richtlinie der Europäischen Union 99/44/EG sowie den Bestimmungen des Bürgerlichen Gesetzbuches.
Seite 36
Garantiebedingungen 12. Wenn während des Garantiezeitraums eine wiederholte Reparatur ein und desselben Defekts zu keinem befriedigenden Ergebnis führt, oder bei unverhältnismäßig hohen Reparaturkosten kann, in Abstimmung mit dem Kunden, ein Austausch des defekten Geräts durch ein gleichwertiges anderes erfolgen. In diesem Fall behalten wir uns das Recht vor, vom Kunden eine finanzielle Beteiligung zu verlangen, die anteilig zum verstrichenen Nutzungszeitraum berechnet wird.
Seite 39
Service SERVICE Im Kapitel „Was tun, wenn...“ sind die wichtigsten Fehlerquellen zusam- mengestellt, die Sie selbst beheben können. Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienung den Kundendienst in Anspruch nehmen, so erfolgt der Besuch des Kundendienst-Technikers auch während der Garantie- zeit nicht kostenlos.
