Inhaltszusammenfassung für Asus M4A88T-I Deluxe
- Seite 1 M4A88T-I Deluxe...
- Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...
-
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii M4A88T-I Deluxe Spezifikationsübersicht ..........ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-3 Bevor Sie beginnen .............. - Seite 4 Support DVD-Informationen .......... 1-28 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update-Programm ..........2-1 2.1.2 ASUS EZ Flash 2-Programm .......... 2-2 2.1.3 ASUS CrashFree BIOS 3 ..........2-3 2.1.4 ASUS BIOS Updater ............2-4 BIOS-Setupprogramm ..............2-7 2.2.1 BIOS-Menübildschirm .............
- Seite 5 Boot Device Priority ............2-24 2.7.2 Boot Settings Configuration .......... 2-24 2.7.3 Security ................. 2-25 Tools-Menü ................. 2-26 2.8.1 ASUS EZ Flash 2 ............2-26 2.8.2 Express Gate ..............2-27 2.8.3 ASUS O.C. Profile ............2-27 2.8.4 AI NET 2................ 2-28...
-
Seite 6: Erklärungen
REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://green.asus.com/english/REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß... -
Seite 7: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 8: In Diesem Handbuch Verwendete Symbole
Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. -
Seite 9: M4A88T-I Deluxe Spezifikationsübersicht
2 x SO-DIMM, max. 8GB, DDR3 1600(O.C.)/1333/1066MHz, nicht-ECC, ungepufferter Speicher* Der CPU-Spezifikationen wegen, unterstützen AMD CPUs der Serie 100 und 200 bis zu 1066Mhz DDR3. MIt ASUS-Design unterstützt dieses Motherboard bis zu DDR3 1333MHz.. ** Eine Liste qualifizierter Anbieter finden Sie unter www.asus.com oder in diesem Benutzerhandbuch. - Seite 10 2 x USB 3.0/2.0-Anschlüsse (blau, auf der Rücktafel) 6 USB 2.0/1.1-Anschlüsse (zwei auf der Board-Mitte, vier auf der Rücktafel) ASUS ASUS Hybrid Prozessor - TurboV EVO Sonderfunktionen - Turbo Unlocker, TurboV, Auto Tuning, CPU Level UP und GPU Boost ASUS Hybrid Betriebssystem - Express Gate...
-
Seite 11: M4A88Td-M Spezifikationsübersicht
2 x Wi-Fi-Antennen 2 x Serial ATA 3Gb/s-Kabel 1 x E/A-Abdeckung 1 x Benutzerhandbuch 1 x Support-DVD Support-DVD Treiber ASUS-Hilfsprogramme Anti-Virus-Software (OEM-Version) Formfaktor Mini-ITX Formfaktor: 17 cm x 17 cm (6.75 in x 6.75 in) *Die Spezifikationen können ohne Vorankündigung geändert werden. -
Seite 13: Kapitel 1: Produkteinführung

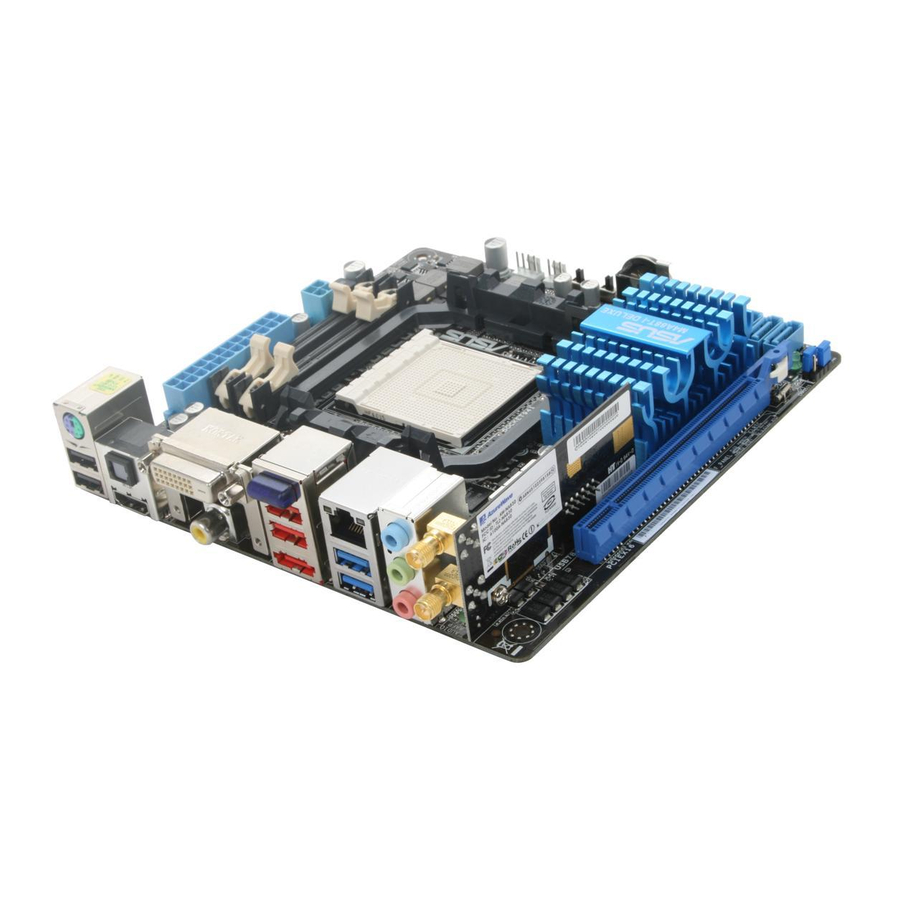

Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS M4A88T-I Deluxe Motherboards! M4A88T-I Deluxe Motherboards! Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards! -
Seite 14: Amd ® 880G Chipsatz
880G Chipsatz ® Der AMD 880G Chipsatz wurde für den Betrieb bei bis zu 5200MT/s ® HyperTransport™ 3.0 (HT 3.0) Schnittstellengeschwindigkeit und PCI Express 2.0 x16-Grafik entwickelt. Er wurde mit AMDs neuesten AM3- Multikernprozessoren optimiert, um ausgezeichnete Systemleistung und Üubertaktungsmöglichkeiten zu bieten. DDR3 1600(O.C.)/1333/1066-Unterstützung Das Motherboard unterstützt DDR3-Speicher mit Datenübertragungsraten von bis zu 1600(O.C.) / 1333 / 1066 MHz, um den höheren... -
Seite 15: Innovative Asus-Funktionen
1.3.2 Innovative ASUS-Funktionen Core Unlocker ASUS Core Unlocker vereinfacht die Aktivierung der latenten AMD ® CPU—mit einem einfachen Schalter oder Hot-Key. Erleben Sie den sofortigen Leistungsschub durch eine einfache Aktivierung der zusätzlichen Kerne, ohne komplizierte BIOS-Einstellungen vornehmen zu müssen. Bei der Aktivierung der Funktion Core Unlocker ist die TDP (Thermal Design Power) mancher Prozessoren höher als von diesem Motherboard unterstützte 95W TDP. -
Seite 16: Asus Express Gate
Betriebssystem starten zu müssen, auf Internet und ® wichtige Anwendungen zugreifen lässt. • ASUS Express Gate erlaubt die Installation auf SATA-, USB- und Flashlaufwerken mit mindestens 1.2GB freien Speicherplatz. Wenn auf USB- oder Flashlaufwerken installiert wird, verbinden Sie die Laufwerke mit den Motherboard USB-Anschlüssen bevor Sie den Computer einschalten. -
Seite 17: Bevor Sie Beginnen
Beschränkung gefährlicher Rohstoffe (Reduction of Certain Hazardous Substances, RoHS) der Europäischen Union. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten. -
Seite 18: Motherboard-Übersicht
Schraubenlöcher Stecken Sie vier (4) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. M4A88T-I DELUXE Diese Seite auf die Rückseite des Computergehäuses legen... -
Seite 19: Motherboard-Layout
Turbo Key II-Schalter (TURBO_KEY_II) 1-25 15. Systemtafelanschluss (10-1 pol. F_PANEL) 1-22 Core Unlocker-Schalter (CORE_UNLOCKER) 1-23 16. USB-Anschluss (10-1 pol. USB78) 1-19 Core Unlocker LED (02LED1) 1-26 17. Fronttafel Audioanschluss (10-1 pol. AAFP) 1-22 DRAM LED (DRAM_LED) 1-26 ASUS M4A88T-I Deluxe... -
Seite 20: Zentralverarbeitungseinheit (Cpu)
Installieren der CPU So installieren Sie eine CPU. Suchen Sie den CPU-Sockel auf dem Motherboard. M4A88T-I DELUXE M4A88T-I DELUXE CPU socket AM3 Lösen Sie den Sockelhebel, indem Sie ihn Sockelhebel zur Seite drücken, und heben Sie ihn in einem 90°-100°-Winkel an. - Seite 21 Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. M4A88T-I DELUXE CPU_FAN CPU FAN PWM CPU FAN IN CPU FAN PWR M4A88T-I DELUXE CPU fan connector Vergessen Sie nicht, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. ASUS M4A88T-I Deluxe...
-
Seite 22: Installieren Des Cpu-Kühlkörpers Und Lüfters
1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Vergewissern Sie sich, dass Sie nur eine von AMD zertifizierte Kühlkörper-Lüfter-Gruppe verwenden. So installieren Sie den CPU-Kühlkörper und -Lüfter. Stellen Sie den Kühlkörper auf die installierte CPU. Stellen Sie dabei sicher, dass der Kühlkörper richtig auf dem Befestigungsmodul aufsitzt. •... -
Seite 23: Systemspeicher
DDR2-DIMM, der Kerbung wegen aber nicht auf ein DDR2-DIMM-Anschluss montierbar. DDR3-Module wurden für bessere Leistungen bei niedrigem Energieverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der Steckplätze an: M4A88T-I DELUXE DIMM_A1 DIMM_B1 M4A88T-I DELUXE 204-pin DDR3 SO-DIMM sockets Kanal Steckplätze Kanal A DIMM_A1 Kanal B... -
Seite 24: Speicherkonfigurationen
• Der CPU-Spezifikationen wegen können AMD CPUs der Serie 100 und 200 mit bis zu ® DDR3 1066MHz arbeiten. Mit ASUS Design kann dieses Motherboard mit bis zu DDR3 1333MHz betrieben werden. • Beim übertakten unterstützen einige AMD CPU-Modelle keine DDR3 DIMMs mit1600 MHz oder höher. - Seite 25 • Der CPU-Spezifikationen wegen, unterstützen AMD -Prozessoren der Serie 100 und ® 200 nur bis zu DDR3 1066MHz. Mit ASUS Design kann dieses Motherboard mit DDR3 1333MHz arbeiten. • Beim Übertakten könnten einige AMD CPUs eventuell nicht mit DDR3 DIMMs 1600 oder höherer Frequenz arbeiten.
-
Seite 26: Installieren Eines Dimms
1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln. -
Seite 27: Erweiterungssteckplätze
Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI-Gruppen, das System wird instabil und die Karte unbrauchbar. 1.8.3 PCI Express x16-Steckplatz Dieses Motherboard hat einen PCI Express 2.0 x 16-Steckplatz für PCI Express x 16 2.0- Grafikkarten, die den PCI Express-Speizifikationen entsprechen. ASUS M4A88T-I Deluxe 1-15... -
Seite 28: Jumper
CLRTC Normal Clear RTC (Default) M4A88T-I DELUXE Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standardeinstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück. -
Seite 29: Anschlüsse
1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Verbinden Sie wieder die Stromversorgung und fahren Sie den Computer hoch. 3. Öffnen Sie die Support-DVD und klicken Sie auf ASUS InstAll. LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub. - Seite 30 Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonbandgeräten, CD- oder DVD-Playern und anderen Audiogeräten. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-, 6- und 8-Kanalkonfigurationen wird dieser Anschluss zum Frontlautsprecherausgang. Die Funktionen der Audio-Ausgänge in 2, 4, 6 oder 8-Kanal-Konfigurationen entnehmen Sie bitte der nachfolgenden Audio-Konfigurationstabelle.
-
Seite 31: Interne Anschlüsse
Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! Nur der 4-pol. CPU-Lüfteranschluss unterstützt die ASUS FanXpert-Funktion. USB-Sockel (10-1 pol. USB78) Dieser Sockel dient zum Einbauen von zusätzlichen USB 2.0-Anschlüssen. - Seite 32 M4A88T-I DELUXE PIN 1 PIN 1 M4A88T-I DELUXE ATX power connectors • Für ein vollständig konfiguriertes System empfehlen wir Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 200W liefern kann. Dieses Netzteil hat 24-pol. und 4-pol.
- Seite 33 Die mit “Gehäusesignal” und “Erde” markierten Stifte sind in der Standardeinstellung mit einer Jumpersteckbrücke kurzgeschlossen. Entfernen Sie die Jumpersteckbrücke von den Stiften, wenn Sie die Funktion zur Gehäuseeinbruchserkennung verwenden möchten. CHASSIS M4A88T-I DELUXE M4A88T-I DELUXE Chassis intrusion connector ASUS M4A88T-I Deluxe 1-21...
- Seite 34 Legacy AC’97 pin definition compliant definition M4A88T-I DELUXE Front panel audio connector • Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High Definition Audio-Funktionen dieses Motherboards nutzen zu können. • Wenn Sie ein High-Definition Fronttafelaudiomodul mit diesem Anschluss verbinden wollen, muss das Element Front Panel Select im BIOS auf [HD Audio] eingestellt sein.
-
Seite 35: Onboard-Schalter
Onboard LEDs für die genaue Position der O2LED1 LED. • Sie können auch <4> während des Power-On-Self-Test (POST) drücken oder das Element ASUS Core Unlocker in BIOS aktivieren, um die Core Unlocker-Funktion zu aktivieren. • Das System wird die letzten von Ihnen vorgenommenen Einstellungen nutzen. - Seite 36 Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. • Wenn Sie den Computer während des Einstellungvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der...
- Seite 37 Enable Disable (Default) M4A88T-I DELUXE Turbo Key II Switch • Die O2LED2 LED nahe dem Turbo Key II-Schalter leuchtet, wenn die Schaltereinstellung auf Enable gestellt ist. Beziehen Sie sich auf Abschnitt 1.12 Onboard LEDs für die genaue Position der O2LED2 LED.
-
Seite 38: Onboard Leds
Die Core Unlocker LED leuchtet, wenn der Core Unclocker-Schalter auf Enable gestellt ist. M4A88T-I DELUXE O2LED1 M4A88T-I DELUXE Core Unlocker LED Die Core Unlocker LED wird auch bei ASUS Core Unlocker-Einstellung auf [Disabled] im BIOS-Menü weiterleuchten. 1-26 Kapitel 1: Produkteinführung... - Seite 39 Turbo Key II LED Die Turbo Key II LED leuchtet, wenn der Turbo Key II-Schalter auf Enable gestellt ist. M4A88T-I DELUXE O2LED2 M4A88T-I DELUXE Turbo Key II LED ASUS M4A88T-I Deluxe 1-27...
-
Seite 40: Software-Unterstützung
Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD ladet automatisch das Sonderunktionsfenster mit einzigartigen Merkmalen des ASUS Motherboards an, wenn Autorun auf ihrem Computer aktiviert ist. Klicken Sie auf die Auswahl Drivers, Utilities, Make Drivers, Utilities, Make Disk, Manual, und Contact, um die Untermenüs anzuzeigen. -
Seite 41: Kapitel 2: Bios-Informationen
Aktualisieren über das Internet Wählen Sie Update BIOS from the Internet und klicken Sie auf Next. Wählen Sie die Ihnen am nächsten gelegene ASUS FTP-Seite aus, um starken Netzwerkverkehr zu vermeiden, oder klicken Sie auf Auto Select und danach auf Next. -
Seite 42: Asus Ez Flash 2-Programm
Folgen Sie den Bildschirmanweisungen, um die Aktualisierung zu beenden. 2.1.2 ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. -
Seite 43: Asus Crashfree Bios 3
• Das ASUS EZ Flash-Programm unterstützt nur USB-Flashlaufwerke im FAT 32/16- Format und einer Partition. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! 2.1.3 ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des... -
Seite 44: Asus Bios Updater
2.1.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen können. -
Seite 45: Das Aktuelle Bios Sichern
ASUSTek BIOS Updater for DOS V1.18 [09/11/19] Current ROM Update ROM BOARD: M4A88T-I Deluxe BOARD: Unknown VER: 0204 (H:00 B:04) VER: Unknown DATE: 04/29/2010 DATE: Unknown PATH: BIOS backup is done! Press any key to continue. Note Saving BIOS: ASUS M4A88T-I Deluxe... -
Seite 46: Die Bios-Datei Aktualisieren
In der FreeDOS-Eingabeaufforderung, geben Sie bupdater /pc /g ein und drücken die <Eingabetaste>. D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V1.18 [09/11/19] Current ROM Update ROM BOARD: Unknown BOARD: M4A88T-I Deluxe VER: Unknown VER: 0204 (H:00 B:04) DATE: Unknown DATE: 04/29/2010 PATH: M4A88TID.ROM... -
Seite 47: Bios-Setupprogramm
• Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. ASUS M4A88T-I Deluxe... -
Seite 48: Bios-Menübildschirm
2.2.1 BIOS-Menübildschirm Menübildschirm Menüelemente Menüleiste Konfigurationsfelder Allgemeine Hilfe M4A88T-I Deluxe BIOS Setup Version 0204 Main Ai Tweaker Advanced Power Boot Tools Exit Main Settings Use [ENTER], [TAB] System Time [19:34:30] or [SHIFT-TAB] to System Date [Tue 01/15/2002] select a field. -
Seite 49: Menüelemente
Feldes zu ändern, wählen Sie bitte das entsprechende Element und drücken dann die <Eingabetaste>, um eine Liste von Optionen anzeigen zu lassen. Siehe 2.2.7 Popup-Fenster. 2.2.7 Popup-Fenster Ein Popup-Fenster mit den jeweiligen M4A88T-I Deluxe BIOS Setup Advanced Konfigurationsoptionen erscheint, wenn CPU Configuration This option should remain disabled for Sie ein Menüelement wählen und dann die... -
Seite 50: Main-Menü
Beim öffnen Des BIOS-Setupprogramms erscheint das Main-Menü und gibt Ihnen einen Überblick über die Grundinformationen zum System. Im Abschnitt 2.2.1 BIOS-Menübildschirm finden Sie weitere Informationen zu Menüelementen und hilfreiche Navigationsanweisungen. M4A88T-I Deluxe BIOS Setup Version 0204 Main Ai Tweaker Advanced... -
Seite 51: Sata Configuration
Elemente in diesem Menü werden vom BIOS automatisch ermittelt. BIOS Information Das Element zeigt die automatisch ermittelten Informationen zum BIOS an. Processor Das Element zeigt die automatisch ermittelte CPU-Spezifikation an. System Memory Das Element zeigt die automatisch ermittelten Informationen zum Arbeitsspeicher an. ASUS M4A88T-I Deluxe 2-11... -
Seite 52: Ai Tweaker-Menü
ändern. Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. M4A88T-I Deluxe BIOS Setup Version 0204 Main Ai Tweaker Advanced... -
Seite 53: Cpu Overclocking
DRAM Frequency [Auto] Erlaubt die Einstellung der DDR3 Betriebsfrequenz. Konfigurationsoptionen: [Auto] [800MHz] [1067MHz] [1333MHz] [1600MHz] Die Auswahl einer sehr hohen DRAM-Frequenz kann u.U. zu einem unstabilen System führen! Wenn dies auftritt, holen Sie bitte die Standardeinstellungen zurück. ASUS M4A88T-I Deluxe 2-13... -
Seite 54: Cpu/Nb Frequency
2.4.5 CPU/NB Frequency [Auto] Erlaubt die Einstellung des Verhältnisses zwischen NB-Takt und CPU Bus-Frequenz. Konfigurationsoptionen: [Auto] [1200MHz] [1400MHz] [1600MHz] [1800MHz] [2000MHz] 2.4.6 HT Link Speed [Auto] Erlaubt die Auswahl der HyperTransport-Verbindungsgeschwindigkeit. Konfigurationsoptionen: [Auto] [200MHz] [400MHz] [600MHz] [800MHz] [1000MHz] [1200MHz] [1400MHz] [1600MHz] [1800MHz] [2000MHz] 2.4.7 GPU Booster [Enabled] [Enabled]... -
Seite 55: Dram Driving Configuration
Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] CS/ODT drive strength [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] ADDR/CMD drive strength [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] MEMCLK drive strength [Auto] Konfigurationsoptionen: [Auto] [0.75x] [1x] [1.25x] [1.5x] ASUS M4A88T-I Deluxe 2-15... -
Seite 56: Cpu & Nb Voltage Mode
Data drive strength [Auto] Konfigurationsoptionen: [Auto] [0.75x] [1x] [1.25x] [1.5x] DQS drive strength [Auto] Konfigurationsoptionen: [Auto] [0.75x] [1x] [1.25x] [1.5x] Processor ODT [Auto] Konfigurationsoptionen: [Auto] [240 ohms +/- 20%] [120 ohms +/- 20%] [60 ohms +/- 20%] Einige der folgenden Elemente werden durch die Eingabe der Werte über die Zifferntastatur eingegeben und mit der <Eingabetatste>... -
Seite 57: Cpu Load-Line Calibration
Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. M4A88T-I Deluxe BIOS Setup Version 0204 Main Ai Tweaker... -
Seite 58: Chipset
CPU-Kernfrequenz und die -Spannung während des System-Haltezustandes reduziert, um den Stromverbrauch zu senken. Konfigurationsoptionen: [Disabled] [Enabled]. ASUS Core Unlocker [Disabled] Erlaubt dem ASUS Core Unlocker die Nutzung der vollen Rechenleistung des Prozessors. Zur Deaktivierung der Funktion wählen Sie [Disabled]. Konfigurationsoptionen: [Enabled] [Disabled] CPU Core Activation [Auto] Erlaubt die Festlegung der aktiven CPU-Kerne. -
Seite 59: Onboard Devices Configuration
Erlaubt die Ortsauswahl von FB. Konfigurationsoptionen: [Below 4G] [Above 4G] AMD HDMI Audio [Enabled] Erlaubt die Aktivierung oder Deaktivierung von AMD 880 HD Audio. Konfigurationsoptionen: [Disabled] [Enabled] 2.5.3 Onboard Devices Configuration HDAudio Controller [Enabled] Erlaubt die Aktivierung oder Deaktivierung des Audio-Controllers. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M4A88T-I Deluxe 2-19... -
Seite 60: Pcipnp
Front Panel Select [HD Audio] Bestimmt den Fronttafeltyp. Konfigurationsoptionen: [AC97] [HD Audio] OnBoard LAN Controller [Enabled] Erlaubt die Aktivierung/Deaktivierung des integrierten LAN-Controllers. Konfigurationsoptionen: [Disabled] [Enabled] OnBoard LAN Boot ROM [Disabled] Aktiviert oder deaktiviert das integrierte LAN Boot ROM. Konfigurationsoptionen: [Disabled] [Enabled] USB 3.0 Controller [Enabled] Aktiviert oder deaktiviert den integrierten USB 3.0-Controller. -
Seite 61: Power-Menü
Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das ACPI und APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. M4A88T-I Deluxe BIOS Setup Version 0204 Main Ai Tweaker... -
Seite 62: Acpi Apic Support
2.6.3 ACPI APIC Support [Enabled] Hier können Sie die ACPI (Advanced Configuration and Power Interface)-Unterstützung in der APIC (Advanced Programmable Interrupt Controller) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] 2.6.4 APM Configuration Restore on AC Power Loss [Power Off]... -
Seite 63: Anti Surge Support
Erlaubt die Aktivierung oder Deaktivierung der Überspannungs-Schutzfunktion. Konfigurationsoptionen: [Disabled] [Enabled] 2.6.7 NB Thermal Protect [Enabled] Bei Aktivierung dieses Elements wird das System beim überschreiten der Northbridge- Temperatur über 95ºC automatisch herunterfahren, um Schäden am Northbridge-Chipsatz zu vermeiden. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M4A88T-I Deluxe 2-23... -
Seite 64: Boot-Menü
Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für option ROM einstellen. Konfigurationsoptionen:... -
Seite 65: Security
View Only erlaubt dem Benutzer das Setupprogramm zu öffnen, aber keine Werte zu ändern. Limited erlaubt dem Benutzer nur bestimmte Elemente wie z.B. Datum und Zeit zu ändern. Full Access erlaubt dem Benutzer alle Elemente im Setupprogramm anzuschauen und zu ändern. ASUS M4A88T-I Deluxe 2-25... -
Seite 66: Change User Password
2.8.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. -
Seite 67: Express Gate
2.8.2 Express Gate [Auto] Aktiviert oder deaktiviert die ASUS Express Gate-Funktion. Bei ASUS Express Gate handelt es sich um eine direkt zu startende Arbeitsumgebung mit Zugriff auf Skype und das Internet. Konfigurationsoptionen: [Disabled] [Enabled] [Auto] Enter OS Timer [10 Seconds] Legt fest, wie lange das System im ersten Bildschirm von Express Gate wartet, bis Windows oder ein anderes installiertes Betriebssystem gestartet wird. -
Seite 68: Ai Net 2
Self-Test (POST). Konfigurationsoptionen: [Disabled] [Enabled] Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. M4A88T-I Deluxe BIOS Setup Version 0204 Main Ai Tweaker Advanced... -
Seite 69: Asus Kontaktinformationen
Telefon +1-510-739-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
