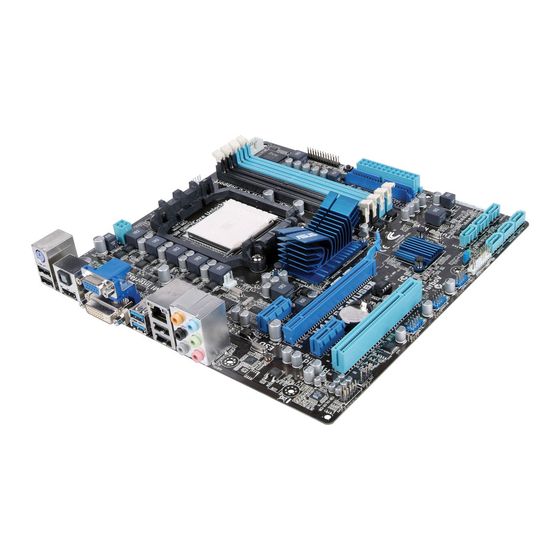

Asus M4A88T-M/USB3 Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. M4A88T-M/USB3
  6. Handbuch
Asus M4A88T-M/USB3 Handbuch

Asus M4A88T-M/USB3 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

M4A88T-M/USB3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus M4A88T-M/USB3

Inhaltszusammenfassung für Asus M4A88T-M/USB3

  • Seite 1 M4A88T-M/USB3...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii M4A88T-M/USB3 Spezifikationsübersicht ..........ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-3 Bevor Sie beginnen ..............1-5 Motherboard-Übersicht ...............
  • Seite 4 Support DVD-Informationen .......... 1-30 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS 3 ..........2-3 BIOS-Setupprogramm ..............2-4 2.2.1 BIOS-Menübildschirm ............. 2-5 2.2.2 Menüleiste ...............
  • Seite 5 Boot Device Priority ............2-18 2.6.2 Boot Settings Configuration .......... 2-18 2.6.3 Security ................. 2-19 Tools-Menü ................. 2-20 2.7.1 ASUS EZ Flash 2 ............2-20 2.7.2 Express Gate ..............2-21 2.7.3 ASUS O.C. Profile ............2-21 2.7.4 AI NET 2................ 2-22...

  • Seite 6: Erklärungen

    REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: M4A88T-M/Usb3 Spezifikationsübersicht

    M4A88T-M/USB3 Spezifikationsübersicht AM3-Sockel für AMD Phenom™ II / Athlon™ II / ® ® Sempron™-Prozessoren der 100-Serie 45nm CPU-Unterstützung Unterstützt CPUs bis zu 140W Cool ‘n’ Quiet™-Technologie ® Eine Liste unterstützter AMD CPUs finden Sie unter ® www.asus.com. Chipsatz 880G / SB710 ®...
  • Seite 10 ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 2 ASUS Übertaktungs- Intelligente Übertaktungswerkzeuge: funktionen ASUS GPU NOS (funktioniert nicht im Hybrid CrossfireX-Modus) ASUSTurboV ASUS Turbo Key ASUS Auto Tuning (Nur im Fast-Mode) Precision Tweaker 2 vCore: Regelbare CPU-Spannung in 0.003125V- Schritten vChipset (N.B.): Regelbare Chipsatz-Spannung in 0.01V-Schritten...
  • Seite 11 1 x 4-pol.ATX 12V-Netzanschluss 1 x MemOK!-Taste BIOS 16Mb Flash ROM, AMI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.5, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3 Verwaltung WOL by PME, WOR by PME, WOR by Ring, PXE Zubehör...

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS M4A88T-M/USB3 Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!

  • Seite 14: Hypertransport™ 3.0-Unterstützung

    880G Chipsatz ® Der AMD 880G Chipsatz wurde für den Betrieb bei bis zu 5200MT/s ® HyperTransport™ 3.0 (HT 3.0) Schnittstellengeschwindigkeit und PCI Express 2.0 x16-Grafik entwickelt. Er wurde mit AMDs neuesten AM3- Mehrkernprozessoren optimiert, um ausgezeichnete Systemleistung und Üubertaktungsfähigkeiten zu bieten. HyperTransport™...

  • Seite 15: Hdmi-Unterstützung

    ® starten zu müssen, auf Internet und wichtige Anwendungen zugreifen lässt. • ASUS Express Gate erlaubt die Installation auf SATA-, USB- und Flash-Laufwerken mit mindestens 1.2GB freien Speicherplatz. Wenn auf USB- oder Flah-Laufwerken installiert wird, verbinden Sie die Laufwerke mit den Motherboard USB-Anschlüssen bevor Sie den Computer einschalten.
  • Seite 16 Support-DVD oder einem USB-Flashlaufwerk wiederherzustellen, wenn die BIOS-Daten beschädigt wurden. ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mit einem USB-Flashlaufwerk aktualisieren, ohne das Betriebssystem aufrufen zu müssen. ASUS EPU ASUS EPU ist eine einzigartige Energiespartechnologie, welche die derzeitige Systembelastung erkennt und den Stromverbrauch in Echtzeit regelt.

  • Seite 17: Bevor Sie Beginnen

    Beschränkung gefährlicher Rohstoffe (Reduction of Certain Hazardous Substances, RoHS) der Europäischen Union. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.

  • Seite 18: Motherboard-Übersicht

    Stecken Sie acht (8) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen M4A88T-M/USB3 Kapitel 1: Produkteinführung...

  • Seite 19: Motherboard-Layout

    13. RTC RAM löschen (3-pol. CLRTC) 1-18 LPT-Anschluss (26-1 pol. LPT) 1-27 14. USB-Anschlüsse (10-1 pol. USB78, 1-26 USB910, USB1112) MemOK!-Schalter 1-28 15. Digitaler Audioanschluss 1-24 (4-1 pol. SPDIF_OUT) DRAM LED 1-29 16. Fronttafelaudioanschluss 1-21 (10-1 pol. AAFP) ASUS M4A88T-M/USB3...

  • Seite 20: Zentralverarbeitungseinheit (Cpu)

    1.6.1 Installieren der CPU So installieren Sie eine CPU. Suchen Sie den CPU-Sockel auf dem Motherboard. M4A88T-M/USB3 M4A88T-M/USB3 CPU Socket AM3 Lösen Sie den Sockelhebel, indem Sie ihn Sockelhebel zur Seite drücken, und heben Sie ihn in einem 90°-100°-Winkel an.
  • Seite 21 Informationen auch auf Abschnitt 1.6.2 Installieren des Kühlkörpers und des Lüfters beziehen. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN M4A88T-M/USB3 M4A88T-M/USB3 CPU fan connector Vergessen Sie nicht, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. ASUS M4A88T-M/USB3...

  • Seite 22: Installieren Des Cpu-Kühlkörpers Und Lüfters

    1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Vergewissern Sie sich, dass Sie nur eine von AMD zertifizierte Kühlkörper-Lüfter-Gruppe verwenden. So installieren Sie den CPU-Kühlkörper und -Lüfter. Stellen Sie den Kühlkörper auf die installierte CPU. Stellen Sie dabei sicher, dass der Kühlkörper richtig auf dem Befestigungsmodul aufsitzt. •...

  • Seite 23: Systemspeicher

    DIMM, der Kerbung wegen aber nicht auf ein DDR2-DIMM-Anschluss montierbar. DDR3- Module wurden für bessere Leistungen bei niedrigem Energieverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 und DIMM_A2 Kanal B DIMM_B1 und DIMM_B2 M4A88T-M/USB3 M4A88T-M/USB3 240-pin DDR3 DIMM sockets ASUS M4A88T-M/USB3 1-11...

  • Seite 24: Speicherkonfigurationen

    -Betriebssystem, wenn Sie auf dem ® Motherboard 4GB oder mehr Speicher installieren wollen. • Dieses Motherboard unterstützt keine DIMMs, die aus 256 Megabit- (Mb) Chips oder weniger hergestellt wurden. M4A88T-M/USB3 Motherboard Liste qualifizierter Anbieter (QVL) DDR3-1866(O.C.)MHz DIMM- Chip- Unterstützung Anbieter Artikelnummer Größe...
  • Seite 25 • G.SKILL F3-10666CL9D-4GBPK 2048MB G.SKILL Heat-Sink Package • • • G.SkiLL F3-10666CL7T-6GBPK 6144MB(Kit of 3) Heat-Sink Package 7-7-7-18 • • • G.SKILL F3-1066CL9T-6GBNQ 6144MB(Kit of 3) Heat-Sink Package 9-9-9-24 • • • (Fortsetzung auf der nächsten Seite) ASUS M4A88T-M/USB3 1-13...
  • Seite 26 DDR3 1333 MHz DIMM- Chip- Unterstützung Anbieter Artikelnummer Größe Chip-Nr. Takt Marke GEIL DDR3-1333 CL9-9-9-24 1024MB Heat-Sink Package • • • GEIL GV34GB1333C7DC 2048MB Heat-Sink Package 7-7-7-24 • • • GEIL DDR3-1333 CL9-9-9-24 6144MB(Kit of 3) Heat-Sink Package • • •...
  • Seite 27 Paar einer Dual-Channel-Speicherkonfiguration. • C*: Unterstützt zwei Modulpaare, die in den blauen und schwarzen Steckplätzen installiert sind als zwei Paare einer Dual-Channel-Speicherkonfiguration. Die aktuelle Liste Qualifizierter Anbieter finden Sie auf der ASUS-Webseite www.asus.com. ASUS M4A88T-M/USB3 1-15...

  • Seite 28: Installieren Eines Dimms

    1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln.

  • Seite 29: Erweiterungssteckplätze

    Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. 1.8.5 PCI Express x16-Steckplatz Dieses Motherboard hat einen PCI Express 2.0 x 16-Steckplatz für PCI Express x 16 2.0- Grafikkarten, die den PCI Express-Speizifikationen entsprechen. ASUS M4A88T-M/USB3 1-17...

  • Seite 30: Jumper

    M4A88T-M/USB3 Normal Clear RTC (Default) M4A88T-M/USB3 Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standardeinstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.

  • Seite 31: Anschlüsse

    Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-, 6- und 8-Kanalkonfigurationen wird dieser Anschluss zum Frontlautsprecherausgang. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. Seitenlautsprecherausgang (grau). Dieser Anschluss verbindet in einer 8-Kanal- Audiokonfiguration mit den Seitenlautsprechern. ASUS M4A88T-M/USB3 1-19...
  • Seite 32 Die Funktionen der Audioausgänge in 2, 4, 6 oder 8-Kanalkonfigurationen entnehmen Sie bitte der nachfolgenden Audio-Konfigurationstabelle. Audio 2-, 4-, 6- oder 8-Kanalkonfigurationen Kopfhörer Anschluss 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Line In Front-Lautsprecher- Front-Lautsprecher- Front-Lautsprecher- Hellgrün Line Out ausgang...

  • Seite 33: Interne Anschlüsse

    HD-audio-compliant Legacy AC’97 pin definition compliant definition M4A88T-M/USB3 Front panel audio connector • Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um alle High Definition Audio-Funktionen dieses Motherboards nutzen zu können. • Wenn Sie ein High-Definition Fronttafelaudiomodul mit diesem Anschluss verbinden wollen, muss das Element Front Panel Select im BIOS auf [HD Audio] eingestellt sein.
  • Seite 34 +3 Volts +3 Volts PIN 1 M4A88T-M/USB3 ATX power connectors • Für ein vollständig konfiguriertes System empfehlen wir Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 300W liefern kann. Dieses Netzteil hat 24-pol. und 4-pol.
  • Seite 35 • Verwenden Sie für Ultra DMA 133/100 IDE-Geräte ein 80-adriges IDE-Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. PRI_IDE M4A88T-M/USB3 NOTE:Orient the red markings on the IDE ribbon cable to PIN 1. M4A88T-M/USB3 IDE connector ASUS M4A88T-M/USB3 1-23...
  • Seite 36 Sound. M4A88T-M/USB3 SPDIF_OUT M4A88T-M/USB3 Digital audio connector Vergewissern Sie sich, dass als Audiogerät zur Wiedergabe VIA High Definition Audio (Name kann je nach Betriebssystem variieren) genannt wird. Gehen Sie zu Start > Systemsteuerung > Sounds und Audio-Geräte > Sound-Wiedergabe, um das Gerät festzulegen.
  • Seite 37 M4A88T-M/USB3 IDE_LED PWRSW RESET * Requires an ATX power supply M4A88T-M/USB3 System panel connector Systemstrom-LED (2-pol. PLED) • Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 38 Sie das serielle Anschlussmodulkabel mit diesem Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das serielle Anschlussmodul muss separat erworben werden. COM1 PIN 1 M4A88T-M/USB3 M4A88T-M/USB3 Serial port (COM1) connector Kapitel 1: Produkteinführung 1-26...
  • Seite 39 Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! Nur der 4-pol. CPU-Lüfteranschluss unterstützt die ASUS Q-Fan-Funktion. LPT-Anschluss (26-1 pol. LPT) Der LPT (Line Printing Terminal)-Anschluss verbindet mit Geräten wie einem Drucker.

  • Seite 40: Onboard-Schalter

    Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. • Wenn Sie den Computer während des Einstellungvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der...

  • Seite 41: Onboard Leds

    Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR M4A88T-M/USB3 Standby Power Powered Off M4A88T-M/USB3 Onboard Power LED DRAM LED Die DRAM LED überprüft das DRAM in Reihenfolge während des Motherboard-Boot- Vorgangs an. Wenn ein fehler auftritt, leuchtet die LED neben dem fehlerhaften Gerät dauerhaft, bis das Problem behoben wurde.

  • Seite 42: Software-Unterstützung

    Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD ladet automatisch das Sonderfunktionsfenster mit einzigartigen Merkmalen des ASUS Motherboards, wenn Autorun auf ihrem Computer aktiviert ist. Klicken Sie auf die Auswahl Drivers, Utilities, Make Drivers, Make Disk, Manual und Contact, um die Untermenüsanzuzeigen.

  • Seite 43: Kapitel 2: Bios-Informationen

    So installieren Sie ASUS Update: Legen Sie die Support-DVD in das optische Laufwerk ein. Das Menü Drivers wird geöffnet. Klicken Sie auf die Auswahl Utilities und dann auf Install ASUS Update. Folgen Sie den Bildschirmanweisungen, um die Installation zu beenden. Beenden Sie alle Windows -Anwendungen, bevor Sie das BIOS mit Hilfe dieses ®...

  • Seite 44: Asus Ez Flash 2

    Folgen Sie den Bildschirmanweisungen, um die Aktualisierung zu beenden. 2.1.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 45: Asus Crashfree Bios 3

    • Das ASUS EZ Flash-Programm unterstützt nur USB-Flashlaufwerke im FAT 32/16- Format und einer Partition. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! 2.1.3 ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des...

  • Seite 46: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Kapitel 2: BIOS-Informationen...

  • Seite 47: Bios-Menübildschirm

    2.2.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Einige Navigationstasten sind von Bildschirm zu Bildschirm verschieden. ASUS M4A88T-M/USB3...

  • Seite 48: Menüelemente

    2.2.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Advanced, Power, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.

  • Seite 49: Main-Menü

    Wählen Sie [CDROM], wenn Sie ein CD-ROM-Laufwerk konfigurieren. Wählen Sie [ARMD] (ATAPI Removable Media Device), wenn Ihr Gerät ein ZIP-, LS-120- oder MO-Laufwerk ist. Konfigurationsoptionen: [Not Installed] [Auto] [CDROM] [ARMD] Dieses Element ist nur in den Primary IDE Master/Slave, SATA5/6 Menüs verfügbar. ASUS M4A88T-M/USB3...

  • Seite 50: Sata Configuration

    LBA/Large Mode [Auto] Hier können Sie den LBA-Modus aktivieren oder deaktivieren. Wenn Ihr Gerät den LBA-Modus unterstützt und das Gerät nicht zuvor unter deaktiviertem LBA-Modus formatiert wurde, dann wählen Sie bitte [Auto], um den LBA-Modus zu aktivieren. Konfigurationsoptionen: [Disabled] [Auto] Block (Multi-Sector Transfer) M [Auto] Hier können Sie die Multi-Sektorenübertragungen aktivieren oder deaktivieren.

  • Seite 51: System Information

    2.4.1 JumperFree Configuration Abhängig von Ihren AMD-Prozessortyp können sich die Konfigurationsoptionen in diesem Menü unterscheiden. CPU OverClocking [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte CPU- Frequenz zu bestimmen. Konfigurationsoptionen: [Manual] [Auto] [Overclock Profile] [Test Mode] ASUS M4A88T-M/USB3...

  • Seite 52: Loadline Calibration [Auto]

    Das folgende Element erscheint nur, wenn das Element CPU Overclocking auf [Manual] eingestellt wurde. CPU/HT Reference Clock (MHz) [200] Hier können Sie den CPU/HT Reference-Takt einstellen. Konfigurationsoptionen: [Min.=200] [Max.=550] Das folgende Element erscheint nur, wenn das Element CPU Overclocking auf [Overclock Profile] eingestellt wurde.
  • Seite 53 Konfigurationsoptionen: [Auto] [3 CLK] ~ [17 CLK] tWRRD [Auto] Konfigurationsoptionen: [Auto] [2 CLK] ~ [10 CLK] tWTR [Auto] Konfigurationsoptionen: [Auto] [4 CLK] ~ [7 CLK] tWRWR [Auto] Konfigurationsoptionen: [Auto] [3 CLK] ~ [10 CLK] tRDRD [Auto] Konfigurationsoptionen: [Auto] [3 CLK] ~ [10 CLK] ASUS M4A88T-M/USB3 2-11...

  • Seite 54: Cpu Configuration

    Memory Over Voltage [Auto] Hier können Sie die Arbeitsspeicher-Überspannung einstellen. Der Wert kann zwischen 1,2000V und 2,445V liegen und in 0,0150V-Schritten erhöht werden. Benutzen Sie zur Einstellung die Tasten <+> / <->. Chipset Over Voltage [Auto] Hier können Sie die Chipsatz-Überspannung einstellen. Der Wert kann zwischen 1,10000V und 1,73000V liegen und in 0,01000V-Schritten erhöht werden.

  • Seite 55: Chipset

    GPP: primärer Video-Controller auf dem PCIe x1-Steckplatz IGFX: integrierter VGA-Anschluss PCI: primärer Video-Controller auf dem PCI-Steckplatz Internal Graphics Mode [UMA] Hier können Sie den internen Grafikmodus einstellen. Konfigurationsoptionen: [Disabled] [UMA] UMA Frame Buffer Size [Auto] Konfigurationsoptionen: [Auto] [32MB] [64MB] [128MB] [256MB] [512MB] ASUS M4A88T-M/USB3 2-13...

  • Seite 56: Onboard Device Configuration

    Surround View [Auto] Dieses Element ist nicht vom Benutzer einstellbar. Dieses Element ist nur vom Benutzer einstellbar, wenn Sie eine ATI-Grafikkarte im PCIe Express x16-Steckplatz installiert haben. Frame Buffer Location [Above 4G] Konfigurationsoptionen: [Below 4G] [Above 4G] AMD 880 HDMI Audio [Enabled] Hier können Sie AMD 880 HD-Audio aktivieren/deaktivieren.

  • Seite 57: Pcipnp

    Bestimmt die maximale Zeitspanne für BIOS, auf die Initialisierung eines USB- Speichergerätes zu warten. Konfigurationsoptionen: [10 Sec] [20 Sec] [30 Sec] [40 Sec] Emulation Type [Auto] Bestimmt den Emulationstyp. Konfigurationsoptionen: [Auto] [Floppy] [Forced FDD] [Hard Disk] [CDROM] ASUS M4A88T-M/USB3 2-15...

  • Seite 58: Power-Menü

    Power-Menü Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das ACPI und APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Main Advanced Power...

  • Seite 59: Hw Monitor Configuration

    Konfigurationsoptionen: [25˚C] [26˚C] ~ [47˚C] [48˚C] Fan Auto Mode Full Speed Temp [55˚C] Bestimmt die Smart Q-Fan Temperatur beim Vollbetrieb. Konfigurationsoptionen: [51˚C] [52˚C] ~ [74˚C] [75˚C] 2.5.6 Anti Surge Support [Enabled] Erlaubt die Aktivierung oder Deaktivierung der Überspannungs-Schutzfunktion. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M4A88T-M/USB3 2-17...

  • Seite 60: Boot-Menü

    Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für option ROM einstellen. Konfigurationsoptionen:...

  • Seite 61: Security

    View Only erlaubt dem Benutzer das Setupprogramm zu öffnen, aber keine Werte zu ändern. Limited erlaubt dem Benutzer nur bestimmte Elemente wie z.B. Datum und Zeit zu ändern. Full Access erlaubt dem Benutzer alle Elemente im Setupprogramm anzuschauen und zu ändern. ASUS M4A88T-M/USB3 2-19...

  • Seite 62: Change User Password

    2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen.

  • Seite 63: Express Gate

    2.7.2 Express Gate [Auto] Aktiviert oder deaktiviert die ASUS Express Gate-Funktion. Bei ASUS Express Gate handelt es sich um eine direkt zu startende Arbeitsumgebung mit Zugriff auf Skype und das Internet. Konfigurationsoptionen: [Disabled] [Enabled] [Auto] Enter OS Timer [10 Seconds] Legt fest, wie lange das System im ersten Bildschirm von Express Gate wartet, bis Windows oder ein anderes installiertes Betriebssystem gestartet wird.

  • Seite 64: Ai Net 2

    Hier können Sie mit Hilfe des Programms das CMOS speichern und laden. Drücken Sie die <Eingabetaste>, um das Programm zu starten. ASUSTek O.C. Profile Utility V2.12 Current CMOS Restore CMOS BOARD: Unknown BOARD: M4A88T-M/USB3 VER: Unknown VER: 0303 (H:00 B:06) DATE: Unknown DATE:...

  • Seite 65: Exit-Menü

    Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden. Wählen Sie Exit & Save Changes oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS M4A88T-M/USB3 2-23...
  • Seite 66 2-24 Kapitel 2: BIOS-Informationen...

  • Seite 67: Asus Kontaktinformationen

    Telefon +1-510-739-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
