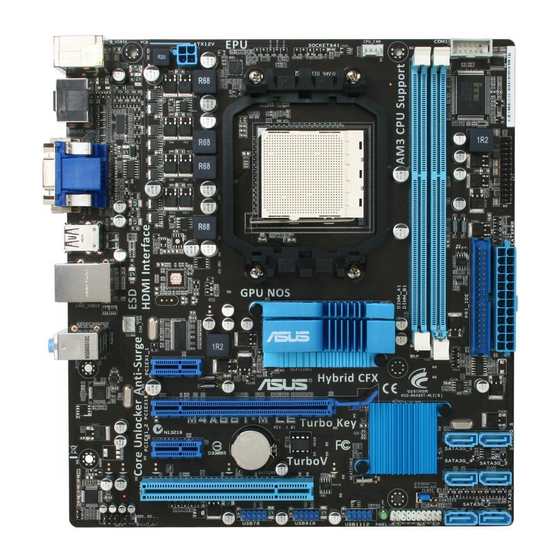

Asus M4A88T-M LE Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. M4A88T-M LE
  6. Handbuch
Asus M4A88T-M LE Handbuch

Asus M4A88T-M LE Handbuch

Vorschau ausblenden Andere Handbücher für M4A88T-M LE:
Inhaltsverzeichnis

Werbung

Quicklinks

M4A88T-M LE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus M4A88T-M LE

Inhaltszusammenfassung für Asus M4A88T-M LE

  • Seite 1 M4A88T-M LE...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii M4A88T-M LE Spezifikationsübersicht ............. ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-3 Bevor Sie beginnen ..............
  • Seite 4 Support DVD-Informationen .......... 1-29 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS 3 ..........2-3 2.1.4 ASUS BIOS Updater ............2-4 BIOS-Setupprogramm ..............2-7 2.2.1 BIOS-Menübildschirm .............
  • Seite 5 2.7.1 Boot Device Priority ............2-26 2.7.2 Boot Settings Configuration .......... 2-26 2.7.3 Security ................. 2-27 Tools-Menü ................. 2-28 2.8.1 ASUS EZ Flash 2 ............2-28 2.8.2 ASUS O.C. Profile ............2-29 2.8.3 AI NET 2................ 2-29 Exit-Menü ..................2-30...

  • Seite 6: Erklärungen

    REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: M4A88T-M Le Spezifikationsübersicht

    M4A88T-M LE Spezifikationsübersicht AM3-Sockel für AMD Phenom™ II / Athlon™ II / ® ® Sempron™-Prozessoren der 100-Serie 45nm CPU-Unterstützung Unterstützt CPUs bis zu 125W Cool ‘n’ Quiet™-Technologie ® Eine Liste unterstützter AMD CPUs finden Sie unter ® www.asus.com. Chipsatz 880G / SB710 ®...
  • Seite 10 - vDIMM: Regelbare DRAM-Spannung in 0.01V-Schritten SFS (Stufenlose Frequenzauswahl): – HT-Frequenzabstimmung von 100MHz bis zu 550MHz in 1MHz-Schritten – PCIe-Frequenzabstimmung von 100MHz bis 150MHz in 1MHz-Schritten Übertaktungsschutz: - ASUS C.P.R. (CPU Parameter Recall) Andere Merkmale 100% Hochwertige, leitende Polymerkondensatoren (Fortsetzung auf der nächsten Seite)
  • Seite 11 1 x 4-pol. ATX 12V-Netzanschluss BIOS 16Mb Flash ROM, AMI BIOS, PnP, DMI 2.0, WfM 2.0, ACPI 2.0a, SM BIOS 2.5, ASUS EZ Flash 2, ASUS CrashFree BIOS 3 Verwaltung WOL by PME, WOR by PME, WOR by Ring, PXE Zubehör...

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS M4A88T-M LE Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!

  • Seite 14: Dvi-Unterstützung

    880G Chipsatz ® Der AMD 880G Chipsatz wurde für den Betrieb bei bis zu 5200MT/s ® HyperTransport™ 3.0 (HT 3.0) Schnittstellengeschwindigkeit und PCI Express 2.0 x16-Grafik entwickelt. Er wurde mit AMDs neuesten AM3- Mehrkernprozessoren optimiert, um ausgezeichnete Systemleistung und Üubertaktungsfähigkeiten zu bieten. DDR3 1866(O.C.)/1333/1066-Unterstützung Das Motherboard unterstützt DDR3-Speicher mit Datenübertragungsraten von bis zu 1866(O.C.) / 1333 / 1066 MHz, um den höheren...

  • Seite 15: Hybrid Crossfirex™-Unterstützung

    Ferner bieten die ASUS Übertaktungsprofile in TurboV die besten Einstellungen bei verschiedenen Anforderungen. ASUS Turbo Key Mit ASUS Turbo Key können Sie den Stromtaste des PCs in eine Übertaktungstaste verwandeln. Nach der einfachen Einrichtung kann Turbo Key die Systemleistung erhöhen, ohne dafür die Arbeit oder das Spiel unterbrechen zu müssen—einfach mit nur einen Fingerdruck!
  • Seite 16 Systembelastung regeln, um einen ruhigen, kühlen und effizienten Betrieb sicherzustellen. ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS aktualisieren, ohne das Betriebssystem aufrufen zu müssen oder eine Startdiskette zu verwenden. ASUS CrashFree BIOS 3...

  • Seite 17: Bevor Sie Beginnen

    System eingeschaltet, im Stromsparmodus oder im Soft-Aus-Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. ASUS M4A88T-M LE...

  • Seite 18: Motherboard-Übersicht

    Motherboard-Übersicht 1.5.1 Ausrichtung Beim Installieren des Motherboards müssen Sie es richtig ausgerichtet ins Computergehäuse einfügen. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Computergehäuses, wie es unten abgebildet ist. 1.5.2 Schraubenlöcher Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen.

  • Seite 19: Motherboard-Layout

    Serieller Anschluss (10-1 pol. COM1) 1-27 12. USB-Anschlüsse (10-1 pol. USB78, USB910, 1-27 USB1112) LPT-Anschluss (26-1 pol. LPT) 1-23 13. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) 1-28 IDE-Anschluss (40-1 pol. PRI_IDE) 1-24 14. Fronttafelaudioanschluss (10-1 pol. AAFP) 1-28 ASUS M4A88T-M LE...

  • Seite 20: Zentralverarbeitungseinheit (Cpu)

    Zentralverarbeitungseinheit (CPU) Das Motherboard ist mit einem AM3-Sockel für Phenom™ II / Athlon™ II / Sempron™- Prozessoren der 100-Serie ausgestattet. Die Pole der AM3-Sockel sind anders ausgerichtet als die der AM2+/AM2 Sockels. Vergewissern Sie sich, dass die CPU, die Sie verwenden, für den AM3-Sockel entworfen wurde.
  • Seite 21 Sie können sich für mehr Informationen auch auf Abschnitt 1.6.2 Installieren des Kühlkörpers und des Lüfters beziehen. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. Vergessen Sie NICHT, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. ASUS M4A88T-M LE...

  • Seite 22: Installieren Des Cpu-Kühlkörpers Und Lüfters

    1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Vergewissern Sie sich, dass Sie nur eine von AMD zertifizierte Kühlkörper-Lüfter-Gruppe verwenden. So installieren Sie den CPU-Kühlkörper und -Lüfter. Stellen Sie den Kühlkörper auf die installierte CPU. Stellen Sie dabei sicher, dass der Kühlkörper richtig auf dem Befestigungsmodul aufsitzt. •...

  • Seite 23: Systemspeicher

    DIMM, der Kerbung wegen aber nicht auf ein DDR2-DIMM-Anschluss montierbar. DDR3- Module wurden für bessere Leistungen bei niedrigem Energieverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der DDR3 Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 Kanal B DIMM_B1 ASUS M4A88T-M LE 1-11...

  • Seite 24: Speicherkonfigurationen

    Frequenz zu arbeiten, stellen Sie die Frequenz selbst ein, wie im Abschnitt 2.4 Ai Tweaker-Menü beschrieben. • Für die Systemstabilität verwenden Sie bitte ein effektives Speicherkühlsystem, um die volle Speicherbestückung (2 DIMMs) oder Übertaktungskonditionen zu unterstützen. M4A88T-M LE Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-1866(O.C.)MHz DIMM-Sockel- unterstützung...
  • Seite 25 KHX1600C8D3T1K2/ 4GB(2 x 2GB) DS - • • 4GX(XMP) Kingston KHX1600C9D3K2/4GX(XMP) 4GB(2 x 2GB) DS - • • Kingston KHX1600C9D3LK2/4GX(XMP) 4GB(2 x 2GB) DS - • • Kingston KHX1600C9D3K3/6GX(XMP) 6GB(3 x 2GB) DS - • • ASUS M4A88T-M LE 1-13...
  • Seite 26 DDR3-1333MHz DIMM- Sockel- Chip- unter- Anbieter Artikelnummer Größe Chip-Nr. Takt Marke stützung (Optional) AD30908C8D-151C A-Data AD31333001GOU 1024MB SS A-Data • E0906 AD30908C8D-151C A-Data AD31333002GOU 2048MB DS A-Data • • E0903 A-Data AD31333G002GMU 2048MB DS - 8-8-8-24 • • CORSAIR CM3X1024-1333C9DHX 1024MB SS - 9-9-9-24...
  • Seite 27 DS Samsung K4B2G0846C • • Elixir M2F2G64CB88B7N-CG DS Elixir N2CB2G808N-CG • • Elixir M2F4G64CB8HB5N-CG DS Elixir N2CB2G808N-CG • • KINGSHARE KSRPCD313332G DS PATRIOT PM128M8D385-15 • • MFACR423PA0105 DS PQI PQC32808E-15R • WINTEC 3WVS31333-2G-CNR DS AMPO AM3420803-13H • • ASUS M4A88T-M LE 1-15...
  • Seite 28 • B*: Unterstützt ein Modulpaar, das in die beiden Steckplätzen installiert ist als ein Paar einer Dual-Channel-Speicherkonfiguration. Beim Verwenden eines DDR3 1866MHz Speichermoduls, installieren Sie es in den Steckplatz A1, um bessere Übertaktungsleistungen zu erzielen. Die aktuelle Liste Qualifizierter Anbieter finden Sie auf der ASUS-Webseite www.asus.com. 1-16 Kapitel 1: Produkteinführung...

  • Seite 29: Installieren Eines Dimms

    Drücken Sie die Haltebügel gleichzeitig nach außen, um den DIMM-Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DIMM-Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS M4A88T-M LE 1-17...

  • Seite 30: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...

  • Seite 31: Jumper

    • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, wenn ein Systemfehler wegen Übertaktung auftritt. Sie müssen nur das System ausschalten und neu starten, das BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her. ASUS M4A88T-M LE 1-19...

  • Seite 32: Anschlüsse

    1.10 Anschlüsse 1.10.1 Rücktafelanschlüsse PS/2-Kombianschluss für Tastatur/Maus (lila). Dieser Anschluss ist für eine PS/2- Tastatur oder PS/2-Maus. Optischer S/PDIF-Ausgang. An diesen Anschluss können Sie über ein optisches S/PDIF-Kabel ein externes Audio-Ausgabegerät anschließen. VGA-Anschluss. Dieser 15-pol. Anschluss ist für einen VGA-Monitor oder andere VGA-kompatible Geräte vorgesehen.
  • Seite 33 Dualanzeigen-Ausgabe Unterstützt NIcht Unterstützt DVI + D-Sub • DVI + HDMI • HDMI + D-Sub • • Während POST kann nur das an den D-Sub-Anschluss angeschlossenes Anzeigegerät verwendet werden. Dualausgabe-Funktion läuft nur in der Windows-Umgebung. ASUS M4A88T-M LE 1-21...

  • Seite 34: Interne Anschlüsse

    Vergessen Sie NICHT, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! Nur der 4-pol. CPU-Lüfteranschluss unterstützt die ASUS Q-Fan-Funktion. 1-22 Kapitel 1: Produkteinführung...
  • Seite 35 • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Leistungsrechner unter http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=de-de LPT-Anschluss (26-1 pol. LPT) Der LPT (Line Printing Terminal)-Anschluss verbindet mit Geräten wie einem Drucker. Der LPT-Standard ist IEEE 1284, die parallele Schnittstelle auf IBM PC-kompatiblen Computern. ASUS M4A88T-M LE 1-23...
  • Seite 36 IDE-Anschluss (40-1 pol. PRI_IDE) Der integrierte IDE-Anschluss nimmt ein Ultra DMA (133/100/66)-Signalkabel auf. Jedes Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau, schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu konfigurieren. Drive-Jumper Einstellung Gerätemodus Kabelanschluss...
  • Seite 37 Sie Serial ATA verwenden. Die Serial ATA RAID-Funktion ist nur bei Windows ® SP 2 oder neuere Version verfügbar. • Wenn Sie Hot-Plug und NCQ nutzen, setzen Sie den Betrieb der SATA-Anschlüsse in BIOS zu [AHCI]. Sehen Sie Abschnitt 2.3.4. SATA Configuration für Details. ASUS M4A88T-M LE 1-25...
  • Seite 38 Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt mehrere Gehäusegebundene Funktionen. Systemstrom-LED (2-pol. PLED) • Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 39 Dieser Anschluss ist für ein serielles (COM-) Modul gedacht. Verbinden Sie das serielle Anschlussmodulkabel mit diesem Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das serielle Anschlussmodul muss separat erworben werden. ASUS M4A88T-M LE 1-27...
  • Seite 40 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss dient zum Verbinden Des Sony/Philips S/PDIF-Audiomoduls für digitalen Sound. Vergewissern Sie sich, dass als Audiogerät zur Wiedergabe Realtek High Definition Audio (Name kann je nach Betriebssystem variieren) genannt wird. Gehen Sie zu Start > Systemsteuerung > Sounds und Audio-Geräte > Sound-Wiedergabe, um das Gerät festzulegen.

  • Seite 41: Software-Unterstützung

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD ladet automatisch das Treibermenü, wenn Autorun auf ihrem Computer aktiviert ist.
  • Seite 42 1-30 Kapitel 1: Produkteinführung...

  • Seite 43: Kapitel 2: Bios-Informationen

    So installieren Sie ASUS Update: Legen Sie die Support-DVD in das optische Laufwerk ein. Das Menü Drivers wird geöffnet. Klicken Sie auf die Auswahl Utilities und dann auf Install ASUS Update. Folgen Sie den Bildschirmanweisungen, um die Installation zu beenden. Beenden Sie alle Windows -Anwendungen, bevor Sie das BIOS mit Hilfe dieses ®...

  • Seite 44: Asus Ez Flash 2

    Folgen Sie den Bildschirmanweisungen, um die Aktualisierung zu beenden. 2.1.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 45: Asus Crashfree Bios 3

    • Das ASUS EZ Flash-Programm unterstützt nur USB-Flashlaufwerke im FAT 32/16- Format und einzelner Partition. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! 2.1.3 ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des...

  • Seite 46: Asus Bios Updater

    2.1.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 47: Das Aktuelle Bios Sichern

    ASUSTek BIOS Updater for DOS V1.18 [09/11/19] Current ROM Update ROM BOARD: M4A88T-M LE BOARD: Unknown VER: 0207 (H:00 B:01) VER: Unknown DATE: 09/06/2010 DATE: Unknown PATH: BIOS backup is done! Press any key to continue. Note Saving BIOS: ASUS M4A88T-M LE...

  • Seite 48: Die Bios-Datei Aktualisieren

    In der FreeDOS-Eingabeaufforderung, geben Sie bupdater /pc /g ein und drücken die <Eingabetaste>. D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V1.18 [09/11/19] Current ROM Update ROM BOARD: Unknown BOARD: M4A88T-M LE VER: Unknown VER: 0207 (H:00 B:01) DATE: Unknown DATE: 09/06/2010 PATH: M4A88TML.ROM...

  • Seite 49: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. ASUS M4A88T-M LE...

  • Seite 50: Bios-Menübildschirm

    2.2.1 BIOS-Menübildschirm Menüelemente Menüleiste Konfigurationsfelder Allgemeine Hilfe M4A88T-M LE BIOS Setup Version 0207 Main Ai Tweaker Advanced Power Boot Tools Exit Main Settings Use [ENTER], [TAB] System Time [19:34:30] or [SHIFT-TAB] to System Date [Tue 01/08/2002] select a field. Primary IDE Master...

  • Seite 51: Menüelemente

    Elemente außerhalb des Bildschirms gibt. Drücken Sie die Oben-/Unten-Pfeiltasten oder Bild auf-/Bild ab-Tasten, um die weiteren Elemente auf dem Bildschirm anzeigen zu lassen. 2.2.9 Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS M4A88T-M LE...

  • Seite 52: Main-Menü

    Beim öffnen Des BIOS-Setupprogramms erscheint das Main-Menü und gibt Ihnen einen Überblick über die Grundinformationen zum System. Im Abschnitt 2.2.1 BIOS-Menübildschirm finden Sie weitere Informationen zu Menüelementen und hilfreiche Navigationsanweisungen. M4A88T-M LE BIOS Setup Version 0207 Main Ai Tweaker Advanced...

  • Seite 53: Sata Configuration

    Stellen Sie [AHCI] ein, wenn Sie wollen, dass die SATA-Festplatten AHCI (Advanced Host Controller Interface) benutzen sollen. AHCI ermöglicht dem Onboard-Datenträgertreiber die erweiterten Serial ATA- Funktionen zu aktivieren, welche die Speicherleistung bei zufälliger Arbeitslast erhöht, indem er dem Laufwerk gestattet, die interne Befehlsreihenfolge zu optimieren. ASUS M4A88T-M LE 2-11...

  • Seite 54: System Information

    • Wenn Sie dieses Element zu [AHCI] setzen, kann die Information über die SATA- Anschlüsse 1-6 nur im Betriebssystem oder während POST eingesehen werden. • In Windows XP-Betriebssystem sollten Sie den AHCI-Treiber installieren, um die SATA- ® Anschlüsse 1-6 im AHCI-Modus unter Betriebssystem-Umgebung zu nutzen. SATA Port5 - Port6 [IDE] Das Setzen dieses Elements zu [IDE] anstatt von [RAID] oder [AHCI] erlaubt es dem System, die an die SATA-Anschlüsse 5 oder 6 angeschlossenen optischen Laufwerke...

  • Seite 55: Ai Tweaker-Menü

    Im Ai Tweaker-Menü könne Sie die Übertaktungs-bezogenen Einstellungen konfigurieren. Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. M4A88T-M LE BIOS Setup Version 0207 Main Ai Tweaker Advanced...

  • Seite 56: Cpu Overclocking

    2.4.1 CPU OverClocking [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte interne CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus. Manual Lässt Sie die Parameter für die Übertaktung selbst festlegen. Auto Lädt automatisch die optimalen Systemeinstellungen. Erlaubt die Auswahl eines DRAM O.C.-Profils, damit die entsprechenden Parameter D.O.C.P automatisch angepasst werden.

  • Seite 57: Cpu Ratio

    [Manual] eingestellt wurde und erlaubt die Einstellung von GPU Engine-Takt. Benutzen Sie die Tasten <+> und <->, um den Wert einzustellen. Sie können den gewünschten Wert auch über die Zifferntastatur eingeben. Gültige Werte liegen zwischen 200MHz und 2000MHz. ASUS M4A88T-M LE 2-15...

  • Seite 58: Dram Timing Configuration

    2.4.7 DRAM Timing Configuration Die Konfigurationsoptionen einiger der folgenden Elemente sind von den im System installierten DIMMs abhängig. DRAM CAS# Latency [Auto] Konfigurationsoptionen: [Auto] [4 CLK] ~ [12 CLK] DRAM RAS# to CAS# Delay [Auto] Konfigurationsoptionen: [Auto] [5 CLK] ~ [12 CLK] DRAM RAS# PRE Time [Auto] Konfigurationsoptionen: [Auto] [5 CLK] ~ [12 CLK] DRAM RAS# ACT Time [Auto]...

  • Seite 59: Dram Driving Configuration

    Ihnen die Einstellung der CPU/NB Offset-Spannung. Die Werte reichen von 0.003125V bis 0.500000V in 0.003125V-Schritten. CPU Voltage [Auto] Dieses Element erscheint nur, wenn CPU & NB Voltage Mode auf [Manual] eingestellt wurde und Sie eine feste CPU-Spannung einstellen können. ASUS M4A88T-M LE 2-17...

  • Seite 60: Cpu Vdda Voltage

    CPU/NB Voltage [Auto] Dieses Element erscheint nur, wenn CPU & NB Voltage Mode auf [Manual] eingestellt wurde und Sie eine feste CPU/NB-Spannung einstellen können. 2.4.10 CPU VDDA Voltage [Auto] Hier können Sie die CPU VDDA-Spannung einstellen. Die Werte reichen von 2.50V bis 2.80V in 0.10V-Schritten.

  • Seite 61: Advanced-Menü

    Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. M4A88T-M LE BIOS Setup Version 0207 Main Ai Tweaker...

  • Seite 62: Chipset

    Advanced Clock Calibration [Disabled] Stimmt die Übertaktungsfähigkeiten des Prozessors ab. Wenn auf [Auto] gesetzt, wird diese Funktion automatisch von BIOS gesteuert. Wenn auf [All Cores] gesetzt, werden alle Prozessorkerne gemeinsam konfiguriert. Wenn auf [Per Core] gesetzt, werden die Prozessorkerne einzeln konfiguriert. Konfigurationsoptionen: [Disabled] [Auto] [All Cores] [Per Core] Folgende Elemente erscheinen nur, wenn Sie das Element Advanced Clock Calibration zu [Auto], [All Cores] oder [Per Core] setzen.

  • Seite 63: Ecc Configuration

    Wenn zu [Auto] gesetzt, kann nur die primäre Anzeige aktiviert werden. Frame Buffer Location [Above 4G] Erlaubt die Ortsauswahl von FB. Konfigurationsoptionen: [Below 4G] [Above 4G] AMD HDMI Audio [Enabled] Erlaubt die Aktivierung oder Deaktivierung von HDMI Audio. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M4A88T-M LE 2-21...

  • Seite 64: Onboard Devices Configuration

    2.5.3 Onboard Devices Configuration Serial Port1 Address [3F8/IRQ4] Hier können Sie die Adresse der seriellen Schnittstelle 1 auswählen. Konfigurationsoptionen: [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] Parallel Port Address [378] Hier können Sie die Basisadressen der parallelen Schnittstelle auswählen. Konfigurationsoptionen: [Disabled] [378] [278] [3BC] Parallel Port Mode [Normal] Hier können Sie den Modus der parallelen Schnittstelle auswählen.

  • Seite 65: Usb Configuration

    Bestimmt die maximale Zeitspanne für BIOS, auf die Initialisierung eines USB- Speichergerätes zu warten. Konfigurationsoptionen: [10 Sec] [20 Sec] [30 Sec] [40 Sec] Emulation Type [Auto] Bestimmt den Emulationstyp. Konfigurationsoptionen: [Auto] [Floppy] [Forced FDD] [Hard Disk] [CDROM] ASUS M4A88T-M LE 2-23...

  • Seite 66: Power-Menü

    Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das ACPI (Advanced Configuration and Power Interface) und APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. M4A88T-M LE BIOS Setup Version 0207 Main Ai Tweaker...

  • Seite 67: Hw Monitor Configuration

    Auf [Silent] setzen, um für einen leisen Betrieb die Lüftergeschwindigkeit zu minimieren. [Turbo] Auf [Turbo] setzen, um die maximale CPU-Lüftergeschwindigkeit zu erzielen. [Manual] Erlaubt die manuelle Einstellung CPU-Lüfterparameter. 2.6.6 Anti Surge Support [Enabled] Erlaubt die Aktivierung oder Deaktivierung der Überspannungs-Schutzfunktion. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M4A88T-M LE 2-25...

  • Seite 68: Boot-Menü

    Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für option ROM einstellen. Konfigurationsoptionen:...

  • Seite 69: Security

    View Only erlaubt dem Benutzer das Setupprogramm zu öffnen, aber keine Werte zu ändern. Limited erlaubt dem Benutzer nur bestimmte Elemente wie z.B. Datum und Zeit zu ändern. Full Access erlaubt dem Benutzer alle Elemente im Setupprogramm anzuschauen und zu ändern. ASUS M4A88T-M LE 2-27...

  • Seite 70: Change User Password

    2.8.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen.

  • Seite 71: Asus O.c. Profile

    Konfiguration und BIOS-version stammt. • Es kann nur die Datei “CMO” geladen werden. 2.8.3 AI NET 2 Check Realtek LAN cable [Disabled] Aktiviert oder deaktiviert die Überprüfung des Realtek LAN-Kabels während des Power-On- Self-Test (POST). Konfigurationsoptionen: [Disabled] [Enabled] ASUS M4A88T-M LE 2-29...

  • Seite 72: Exit-Menü

    Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. M4A88T-M LE BIOS Setup Version 0207 Main Advanced Power Boot Tools Exit Exit Options Exit system setup...

  • Seite 73: Asus Kontaktinformationen

    Telefon +1-510-739-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
