EINFÜHRUNG
Victaulic
VicFlex
-Sprinkler-Formteile verbinden Sprinklerleitungen mittels eines flexiblen
®
Schlauchs und Formteilen direkt mit dem Sprinkler und wurden für die Verwendung in zahlreichen
Konfigurationen an unterschiedlichen Wand- oder Deckenflächen konzipiert. Jede Fallbaugruppe
umfasst einen flexiblen Schlauch, einen Adapternippel oder eine eingeschlossene Kupplung, einen
Sprinkler-Reduziernippel und die Halterung des Typs ABBA, VB5 oder ABMM.
Die abgehängte Deckenkonstruktion muss die Anforderungen gemäß ASTM C635 erfüllen und muss
gemäß ASTM C636 installiert werden.
KURZE 90°-ROHRBOGEN-REDUZIERSTÜCKE WERDEN NORMALERWEISE FÜR VERDECKTE
SPRINKLER VERWENDET.
Siehe Abschnitt „Technische Daten für flexible Schläuche".
Siehe Abschnitt „Wichtige Informationen zur Installation".
• Victaulic
VicFlex
®
flexiblen VicFlex
Deckenflächen installiert werden.
• Eine vollständige Übersicht möglicher Installationskonfigurationen finden Sie auf den folgenden
Seiten.
• Befolgen Sie bei der Installation dieses Produkts immer die Planungsspezifikationen und die
geltenden Bauvorschriften.

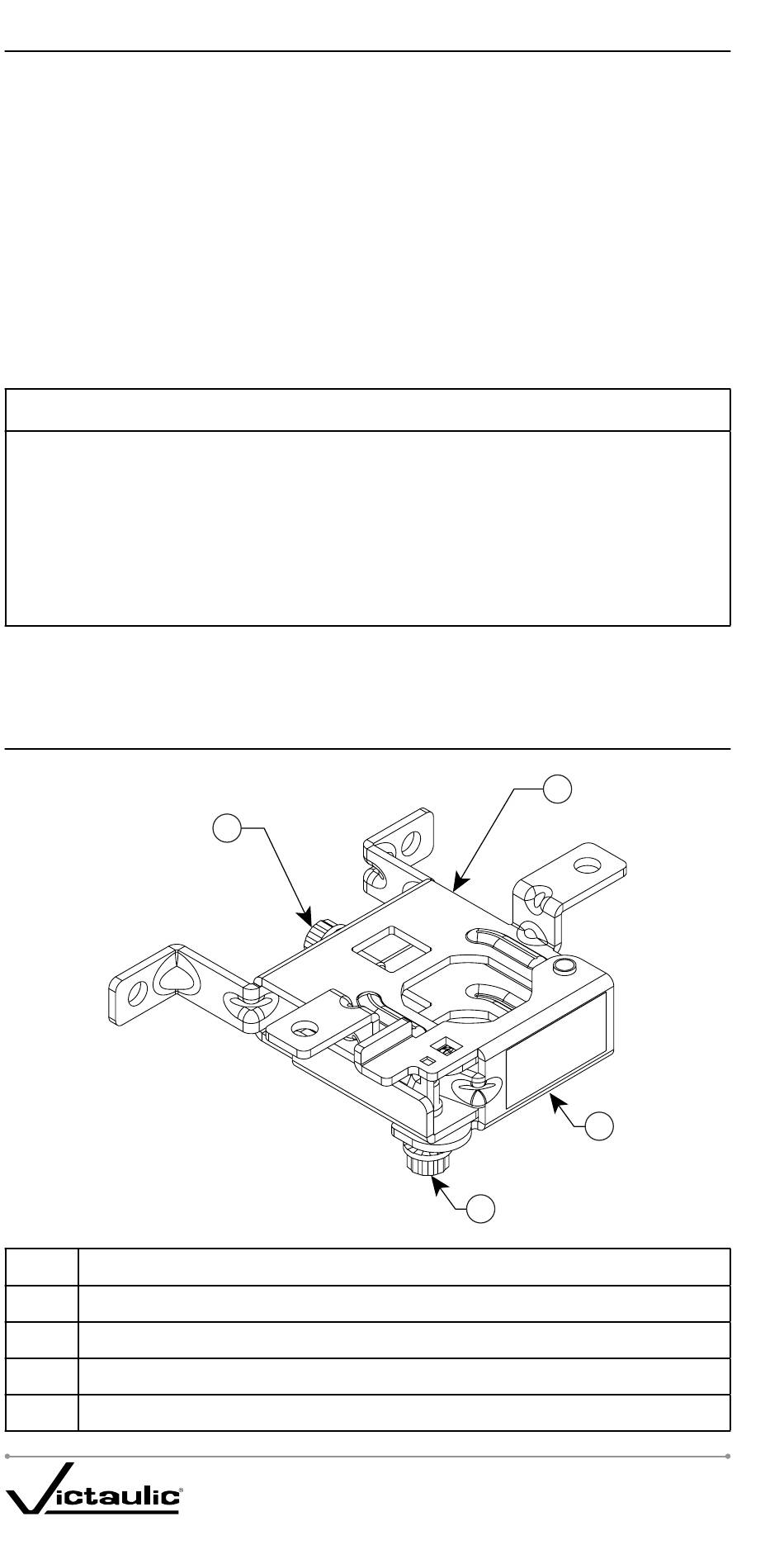

MONTAGEZEICHNUNG FÜR HALTERUNGEN
DES TYPS ABMM
Pos.
1
Schieber
2
Einstellschraube
3
Halteschraube für Vierkantstange
4
Hauptteil der Halterung
I-VICFLEX-GER_92
ANMERKUNG
-Halterungen des Typs ABBA, VB5 und ABMM können zusammen mit den
-Schläuchen in zahlreichen Konfigurationen an unterschiedlichen Wand- und
3
Beschreibung der Halterungsbaugruppe des Typs ABMM
2
INSTALLATION DER HALTERUNGEN
DES TYPS ABBA/ABMM FÜR
BRANDSCHUTZANWENDUNGEN REV_B
