Klappensysteme
▶ AVENTOS HF, HS, HL, HK
▶▶ Montage, Demontage und Verstellung – SERVO-DRIVE

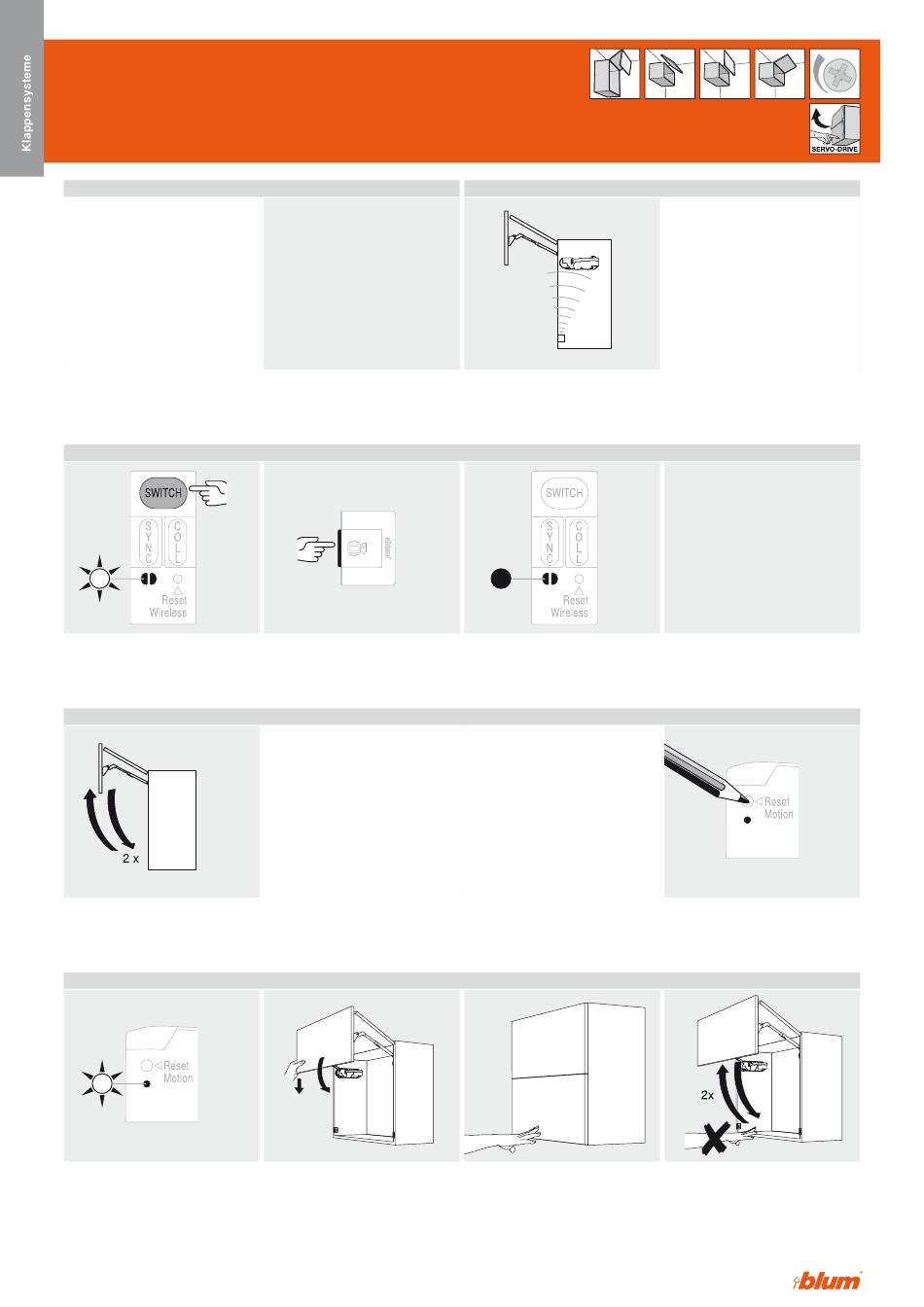

Inbetriebnahme
Weitere Details zur Inbetriebnahme
finden Sie in der Montageanleitung
oder unter www.blum.com
SERVO-DRIVE-Schalter
Taste <Switch> drücken, bis LED-
Anzeige blinkt
Referenzfahrt
Durchführen
Referenzfahrt
Referenzfahrt ist erforderlich: LED-
Anzeige blinkt
94
SERVO-DRIVE-Schalter drücken,
bis LED-Anzeige durchgängig
leuchtet
Durch die Referenzfahrt erkennt die
Antriebseinheit die erforderlichen
Parameter
Front händisch schließen
Katalog 2013/2014
SERVO-DRIVE-Schalter
Aktivierung
Hinweis
Die Einstellung der Kraftspeicher,
Fugen oder Hebel sowie die Mon-
tage der Öffnungswinkelbegren-
zer muss vor der Referenzfahrt
erfolgen.
Gegebenenfalls Referenzfahrt
zurücksetzen = "Reset Motion"
Druck auf Front: Referenzfahrt
startet automatisch
Einrichten der Funkverbindung
zwischen SERVO-DRIVE-
Schalter und Antriebseinheit. Ein
SERVO-DRIVE-Schalter kann
jeweils nur einer Antriebseinheit
zugeordnet werden. Vor der
Referenzfahrt müssen alle Schalter
aktiviert werden
Min. 10 s
Front öffnet und schließt 2 Mal au-
tomatisch – Vorgang darf nicht un-
terbrochen bzw. gestoppt werden
